W dobrze zaplanowanej instalacji czujnik ruchu nie tylko zapala światło za Ciebie, ale też daje sensowną kontrolę ręczną wtedy, gdy automatyka nie wystarcza. Pokażę, jak podłączyć czujnik ruchu z wyłącznikiem tak, żeby układ działał bezpiecznie, przewidywalnie i bez typowych błędów przy lampie, korytarzu, schodach czy przy wejściu do domu. Zobaczysz też, kiedy lepszy będzie prosty łącznik z czujnikiem, a kiedy warto zostawić klasyczny obwód obok automatyki.
Najpierw ustal, czy chcesz automatyczne światło, ręczny bypass, czy oba tryby naraz
- W większości instalacji czujnik potrzebuje stałego zasilania: fazy L i przewodu neutralnego N.
- Wyłącznik zwykle nie zasila samego sensora, tylko wybiera tryb pracy albo omija automatykę.
- Najczęstszy błąd to odcięcie tylko lampy albo tylko czujnika bez sprawdzenia schematu producenta.
- Przy LED trzeba sprawdzić obciążenie, bo zbyt mały pobór mocy potrafi powodować migotanie.
- Przed montażem odłącz zasilanie na zabezpieczeniu i sprawdź brak napięcia miernikiem.
- Najlepiej działa układ dobrany do konkretnego miejsca: korytarza, garażu, wejścia lub schodów.
Jak działa układ z czujnikiem i wyłącznikiem
Ja patrzę na taki montaż przede wszystkim jak na prosty układ sterowania fazą. Czujnik dostaje zasilanie stałe, a na wyjściu podaje tylko tę fazę, która ma trafić do lampy. Jeżeli w obwodzie pojawia się wyłącznik, to jego rola zależy od modelu: może odcinać zasilanie całego układu, wybierać tryb manualny albo robić obejście dla światła.
Najważniejsze są trzy oznaczenia zacisków. L to faza zasilająca, N to neutralny, a L' albo OUT to wyjście przełączane na lampę. L' nie jest dodatkowym zasilaniem, tylko przewodem, na którym faza pojawia się po wykryciu ruchu. Jeśli pomylisz te miejsca, czujnik może nie działać wcale albo będzie zachowywał się nieprzewidywalnie.
| Oznaczenie | Rola w obwodzie | Na co uważać |
|---|---|---|
| L | Stałe zasilanie fazowe dla czujnika | Nie prowadź go przez przypadkowo rozłączany obwód, jeśli sensor ma działać cały czas |
| N | Przewód neutralny | W wielu modelach jest konieczny w puszce, bez niego układ nie ruszy |
| L' / OUT | Wyjście na lampę | To faza przełączana, a nie wejście zasilania |
| PE | Przewód ochronny | Idzie do oprawy lub metalowych elementów zgodnie z wymaganiami osprzętu |
W materiałach Ospel widać kilka konfiguracji: czujnik z łącznikiem jednobiegunowym, zmiennym, kontrolnym i dwugrupowym. To dobry sygnał, że pod hasłem „wyłącznik” kryją się różne schematy, a nie jeden uniwersalny sposób podłączenia. W praktyce najpierw trzeba wiedzieć, czy chcesz tylko automatyki, czy także ręcznego obejścia.
Jeden z popularnych łączników, Karlik MCR-1, ma w instrukcji zasilanie 230 V, 50 Hz, zasięg wykrywania 7 m, kąt 136° i maksymalne obciążenie 3200 W. To dobra ilustracja, dlaczego przed montażem nie opieram się na domysłach, tylko sprawdzam konkretny model i jego parametry.
Jak przygotować instalację przed montażem
Tu zwykle wychodzi, czy montaż będzie prosty, czy skończy się poprawkami. Ja zawsze zaczynam od sprawdzenia, czy w puszce naprawdę mam wszystkie potrzebne przewody. W starszych instalacjach bardzo często jest tylko faza i przewód do lampy, a neutralnego nie ma w ogóle. Dla części łączników z czujnikiem ruchu to przeszkoda, której nie da się obejść bez przeróbki obwodu.
- Wyłącz zasilanie na odpowiednim bezpieczniku, a nie tylko na ściennym łączniku.
- Sprawdź brak napięcia miernikiem lub sprawdzonym próbnikiem dwubiegunowym.
- Otwórz puszkę i zidentyfikuj przewody: L, N, PE oraz przewód prowadzący do lampy.
- Sprawdź, czy wybrany model wymaga neutralnego w puszce i jaki ma maksymalny pobór mocy.
- Jeśli montaż jest na zewnątrz, zweryfikuj klasę szczelności i miejsce osłonięte od deszczu oraz bezpośredniego słońca.
- Przygotuj wkrętak, złączki i miejsce na moduł, bo ciasna puszka potrafi utrudnić późniejszy serwis.
Przed montażem patrzę też na samo miejsce instalacji. Czujnik nie powinien „widzieć” grzejnika, kratki wentylacyjnej, ruchomego cienia od drzewa ani samego wejścia do pomieszczenia zbyt blisko drzwi, jeśli powoduje to ciągłe wzbudzanie. W praktyce to właśnie lokalizacja decyduje o tym, czy system będzie oszczędzał energię, czy tylko włączał światło bez sensu.

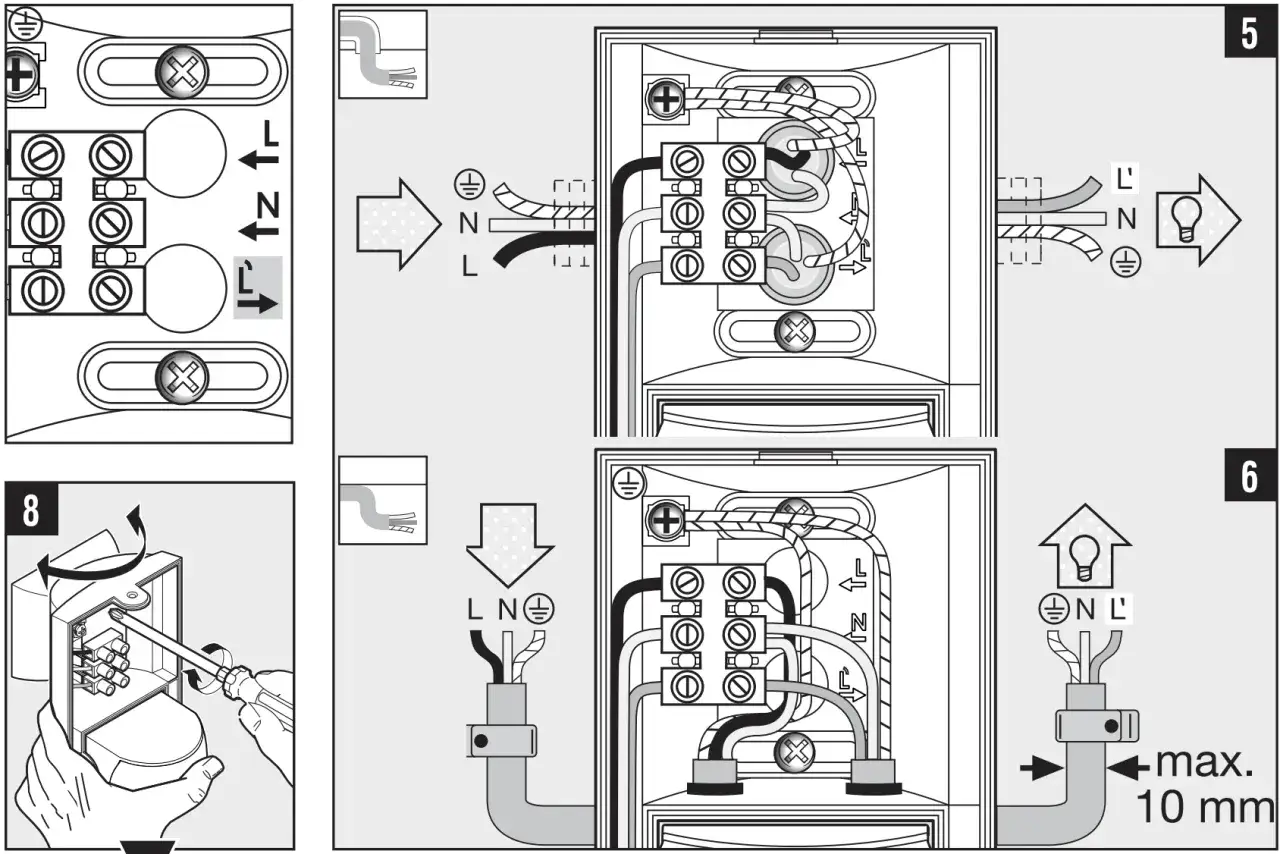

Podłączenie krok po kroku
Jeżeli trzymasz się instrukcji konkretnego producenta, samo podłączenie nie jest skomplikowane. Trzeba po prostu zachować kolejność i nie mieszać funkcji przewodów.
- Odłącz zasilanie obwodu i potwierdź brak napięcia.
- Zdejmij ramkę lub obudowę osprzętu, ale nie szarp przewodów w puszce.
- Ustal, który przewód jest fazą zasilającą, który neutralnym, a który prowadzi do lampy.
- Podłącz stałą fazę do zacisku L.
- Podłącz neutralny do zacisku N.
- Wyjście L' połącz z fazą lampy, czyli przewodem, który ma być załączany przez czujnik.
- Przewód ochronny PE prowadź zgodnie z wymaganiami oprawy i osprzętu, ale nie zastępuj nim neutralnego.
- Jeśli producent przewidział wyłącznik do wyboru trybu lub obejścia, podłącz go dokładnie według schematu z instrukcji, a nie „na logikę”.
- Ustaw czas świecenia i próg zmierzchu, jeśli model ma takie pokrętła lub przyciski.
- Włącz zasilanie i sprawdź działanie najpierw w dzień, a potem po zmroku.
Dwie rzeczy, których nie robię. Nie prowadzę neutralnego przez zwykły wyłącznik i nie traktuję wyjścia L' jak wejścia zasilania. To najkrótsza droga do układu, który niby jest podłączony, ale działa losowo albo wcale.
Jeżeli chcesz zachować ręczny tryb świecenia, zwykle używam rozwiązania przewidzianego przez producenta, najczęściej z przełączaniem źródła sterowania albo z bypassową funkcją wyłącznika. Właśnie tu najłatwiej o pomyłkę, dlatego przy 230 V trzymam się schematu z instrukcji, a nie ogólnych porad z internetu.
Najczęstsze błędy, które psują działanie
W praktyce większość problemów nie wynika z awarii czujnika, tylko z błędnego podłączenia albo złego miejsca montażu. Poniżej masz zestaw najczęstszych usterek, które widuję najczęściej.
| Objaw | Najczęstsza przyczyna | Co zwykle pomaga |
|---|---|---|
| Czujnik w ogóle nie reaguje | Brak neutralnego, brak stałej fazy albo pomylone zaciski | Sprawdzenie L, N i wyjścia L' według instrukcji |
| Lampa świeci stale | Zwarcie obejścia, błędny wyłącznik albo połączenie lampy bezpośrednio z fazą | Weryfikacja, czy lampa nie jest podłączona poza wyjściem czujnika |
| LED miga po zgaszeniu | Zbyt małe obciążenie, prąd upływu albo niekompatybilny driver | Sprawdzenie zgodności czujnika z oprawą LED i ewentualne zastosowanie właściwego modelu |
| Światło zapala się bez powodu | Grzejnik, nawiew, słońce, ruch za szybą lub zbyt wysoka czułość | Zmiana kierunku czujnika i korekta czułości lub czasu świecenia |
| Układ działa tylko po włączeniu wyłącznika | Wyłącznik odcina także zasilanie czujnika | Przebudowa połączenia tak, aby sensor miał stałe zasilanie |
Jeśli mam wskazać jeden błąd, który pojawia się najczęściej, to jest nim właśnie odcięcie czujnika razem z lampą. Użytkownik oczekuje automatyki, a dostaje obwód działający tylko wtedy, gdy przełącznik jest w jednej pozycji. To szczególnie mylące przy modernizacji starych instalacji, gdzie osprzęt był projektowany tylko pod zwykły łącznik.
Kiedy lepszy będzie łącznik z czujnikiem niż osobny PIR
Taki wybór zależy od miejsca i od tego, ile wygody chcesz wycisnąć z instalacji. W małym wiatrołapie, toalecie, korytarzu albo garażu łącznik z czujnikiem ruchu bywa po prostu najbardziej praktyczny. Zajmuje tyle miejsca co zwykły osprzęt, a daje automatyczne światło bez dokładania widocznego czujnika na suficie.
| Rozwiązanie | Gdzie sprawdza się najlepiej | Plus | Minus |
|---|---|---|---|
| Łącznik z czujnikiem w jednej puszce | Korytarz, wiatrołap, toaleta, garaż | Estetyka i prosty montaż | Ograniczony zasięg i zależność od miejsca puszki |
| Osobny czujnik sufitowy lub ścienny | Schody, długi korytarz, wejście, podjazd | Lepiej pokrywa strefę ruchu | Jest bardziej widoczny i wymaga dokładniejszego planowania |
| Układ z ręcznym obejściem | Taras, strefa monitoringu, podjazd, miejsce pracy | Można wymusić stałe światło, gdy jest potrzebne | Trzeba dobrać właściwy typ przełącznika i przewodów |
Przy wejściu do domu, nad podjazdem albo obok kamery taki układ ma dodatkowy sens. Światło zapalane ruchem poprawia widoczność, więc monitoring ma lepsze warunki do pracy, a sama strefa jest mniej „martwa” po zmroku. W instalacjach nastawionych na oszczędzanie energii to nadal jeden z najprostszych sposobów, by ograniczyć niepotrzebne świecenie bez rezygnowania z wygody.
Co sprawdzić po uruchomieniu, żeby nie wracać do puszki
Po pierwszym uruchomieniu zawsze testuję trzy scenariusze: ruch w ciemności, ruch przy granicy zasięgu i ręczne przełączenie trybu. Jeżeli lampa zapala się za późno, gaśnie za szybko albo reaguje na każdy przejazd auta za oknem, koryguję czas, czułość i próg zmierzchu, zanim uznam montaż za skończony.
W domu z fotowoltaiką albo magazynem energii taka automatyka ma dodatkową zaletę: ogranicza niepotrzebne świecenie w miejscach, gdzie światło łatwo zostaje włączone na dłużej niż potrzeba. Najbardziej odczuwalne jest to w korytarzu, na schodach, w garażu i przy wejściu, czyli dokładnie tam, gdzie człowiek najczęściej tylko przechodzi.
Jeśli jednak w puszce nie ma neutralnego, instalacja jest stara albo po podłączeniu nadal pojawia się migotanie LED, nie brnę dalej na siłę. Wtedy lepiej wezwać elektryka i dopasować osprzęt do istniejącej instalacji niż walczyć z przypadkowym schematem. Dobrze dobrany czujnik z wyłącznikiem ma upraszczać codzienne korzystanie ze światła, a nie dokładać kolejny problem do listy.
