Najpewniejszy montaż kamery cofania to taki, w którym obraz pojawia się automatycznie po wrzuceniu wstecznego, bez osobnych przełączników i improwizacji w wiązce. W tym tekście pokazuję, jak bezpiecznie wpiąć zasilanie do lampy cofania, jak znaleźć właściwy przewód, jak poprowadzić sygnał wideo i kiedy warto dodać przekaźnik. Najprościej pokazuję to tak: jak podłączyć kamerę cofania do światła wstecznego, żeby działała od razu, a nie tylko po „zrobieniu próby”.
Najkrótsza droga do działającej kamery
- Plus kamery podłącz do przewodu lampy cofania, a minus do masy pojazdu.
- Przed cięciem przewodów sprawdź je multimetrem, bo kolory w autach nie są uniwersalne.
- Jeśli kamera ma zasilanie 12V→3V albo 12V→5V, nie omijaj adaptera.
- Przewód wideo RCA i cienki przewód trigger poprowadź do wejścia BACK lub REVERSE w radiu albo monitorze.
- Przy LED-ach, CAN busie lub zakłóceniach często lepiej działa przekaźnik niż bezpośrednie wpięcie.
- Najwięcej problemów wynika nie z kamery, tylko z masy, izolacji i złego testu przewodu.
Co przygotować przed montażem
Zaczynam od przygotowania zestawu, bo w praktyce właśnie tu najczęściej pojawia się pierwszy błąd. Kamera może wyglądać „na zwykłe 12 V”, a potem okazuje się, że producent dołożył adapter napięcia i bez niego układ po prostu się uszkodzi. Z kolei przy montażu samochodowym kilka prostych narzędzi oszczędza więcej czasu niż najtańsze szybkozłączki.
| Element | Po co jest potrzebny | Na co zwrócić uwagę |
|---|---|---|
| Kamera cofania z przewodami | Podgląd za autem i zasilanie z obwodu wstecznego | Sprawdź, czy kamera przyjmuje 12 V bezpośrednio, czy wymaga adaptera |
| Multimetr | Weryfikacja właściwego przewodu w lampie cofania | Kolor przewodu nie wystarcza, liczy się pomiar napięcia |
| Opaski, taśma materiałowa, koszulka termokurczliwa | Zabezpieczenie wiązki i połączeń | W aucie lepiej sprawdza się mocne, odporne na temperaturę wykończenie |
| Narzędzia do tapicerki | Demontaż osłon bez łamania spinek | Przy klapie bagażnika i boczkach łatwo uszkodzić plastik |
| Przekaźnik 12 V | Opcjonalne odseparowanie kamery od lampy cofania | Przydaje się przy LED-ach, CAN busie i zakłóceniach |
Jeśli zestaw ma w komplecie adapter 12V→3V lub 12V→5V, wykorzystuję go zawsze, nawet wtedy, gdy złącza „wydają się pasować”. W instalacji samochodowej najłatwiej spalić sprzęt nie przez zbyt mocny prąd, tylko przez zbyt pewne założenie, że każdy przewód oznacza to samo. Dopiero z takim kompletem przechodzę do szukania właściwego zasilania przy lampie cofania.
Jak znaleźć właściwy przewód w lampie cofania
Tu nie ufam pamięci ani schematom znalezionym po koloryzacji wiązki z innego modelu auta. W jednym samochodzie przewód wstecznego bywa biały, w drugim czarno-czerwony, a w trzecim wygląda niemal identycznie jak zasilanie innej lampy. Dlatego szukam go tylko pomiarem.
- Odłącz minus akumulatora, zanim rozbierzesz osłony i zaczniesz grzebać przy wiązce.
- Otwórz dostęp do lampy cofania albo do złącza w tylnej klapie.
- Ustaw multimetr na napięcie stałe i przygotuj dobry punkt masowy.
- Włącz zapłon, zaciągnij hamulec postojowy i poproś drugą osobę o wrzucenie wstecznego.
- Szukaj przewodu, na którym pojawia się około 12-14,4 V tylko po włączeniu biegu wstecznego.
- Nie opieraj się na kolorze przewodu, bo w praktyce to najczęstsza pułapka przy montażu.
Jeżeli auto ma kilka podobnych żył w jednym peszlu, ja zawsze sprawdzam je po kolei, zamiast zgadywać. Wystarczy chwilowy pomiar, żeby uniknąć sytuacji, w której kamera działa „prawie dobrze”, ale uruchamia się z opóźnieniem albo gaśnie po włączeniu świateł. Gdy przewód jest już pewny, można przejść do właściwego wpięcia zasilania i sygnału wideo.
Jak podłączyć kamerę i monitor krok po kroku
W instrukcjach producentów ten układ wraca praktycznie zawsze: czerwony przewód na plus wstecznego, czarny na masę, a sygnał wideo do wejścia kamery. Różnice zaczynają się dopiero wtedy, gdy radio ma osobne wejście BACK albo REVERSE, a w wiązce pojawia się cienki przewód trigger. To właśnie on każe ekranowi przełączyć obraz automatycznie.
- Odłącz akumulator, jeśli jeszcze tego nie zrobiłeś, i zabezpiecz miejsce pracy.
- Ustal miejsce montażu kamery tak, by widziała zderzak i przestrzeń bezpośrednio za autem, ale nie opierała kadru tylko na ziemi.
- Podłącz czerwony przewód kamery do plusa lampy cofania.
- Podłącz czarny przewód do dobrej masy pojazdu albo bezpośrednio do karoserii, po oczyszczeniu punktu styku.

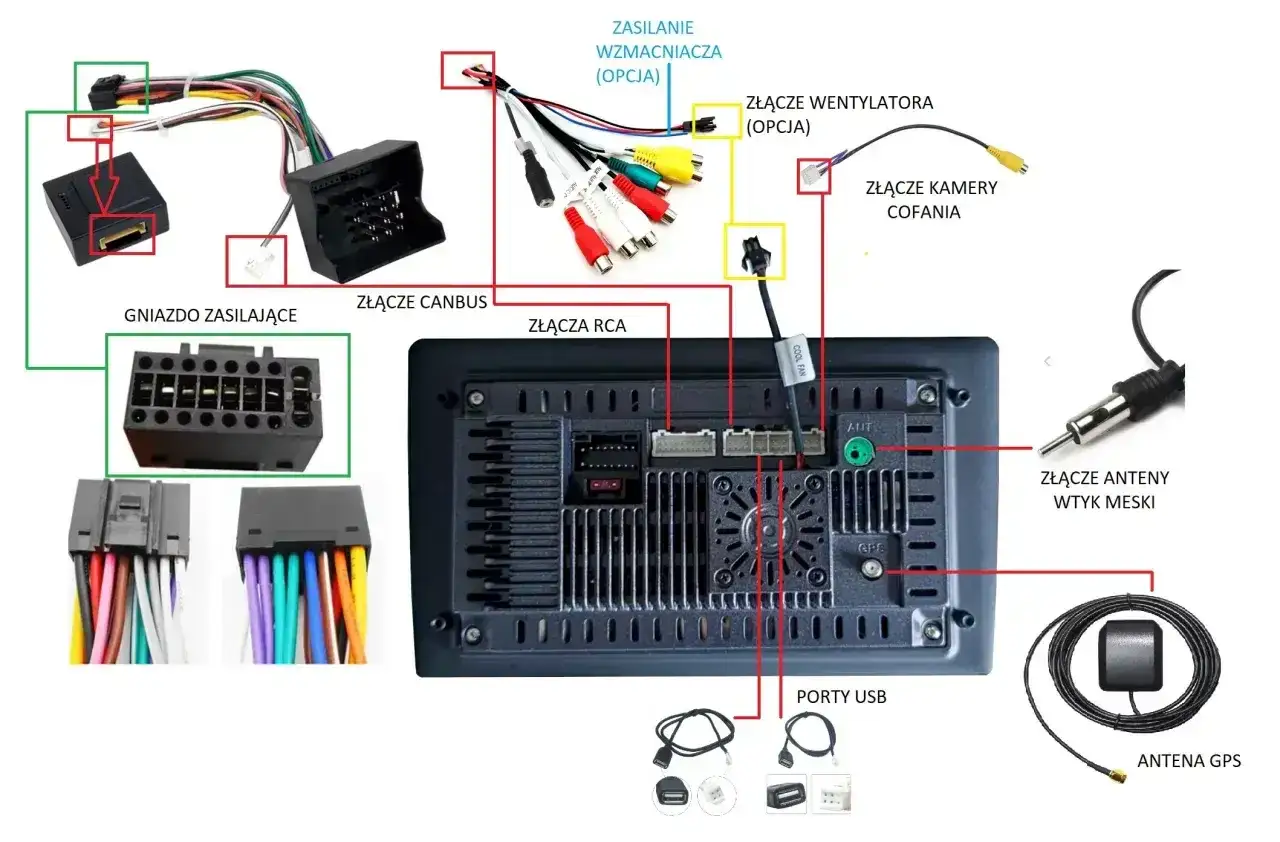

- Połącz RCA, czyli żółty przewód wideo, z wejściem kamery cofania w monitorze lub radiu.
- Jeśli masz cienki czerwony przewód biegnący razem z RCA, poprowadź go do wejścia trigger w radiu, zwykle oznaczonego jako BACK lub REVERSE.
- Jeżeli zestaw ma adapter napięcia, włącz go w obwód dokładnie tak, jak przewidział producent, bez omijania połączeń.
- Zaizoluj połączenia, uporządkuj przewody i dopiero wtedy wykonaj test po ponownym podłączeniu akumulatora.
Jeśli radio nie ma wejścia trigger, kamera może nadal działać, ale przełączanie obrazu nie będzie automatyczne. Wtedy cała instalacja traci sens praktyczny, bo kierowca musi ręcznie szukać obrazu zamiast po prostu wrzucić wsteczny. Właśnie dlatego następnym krokiem jest ocena, czy w danym aucie nie lepiej od razu zastosować przekaźnik.
Kiedy lepiej użyć przekaźnika
Bezpośrednie podłączenie do lampy cofania jest najprostsze i w wielu autach działa bez problemu. Są jednak modele, w których lampa wsteczna jest sterowana przez moduł, pracuje z LED-ami albo podaje sygnał, który nie jest wystarczająco „czysty” dla kamery. Wtedy przekaźnik rozwiązuje więcej problemów, niż sam tworzy.
| Rozwiązanie | Kiedy ma sens | Plusy | Minusy |
|---|---|---|---|
| Bezpośrednio z lampy cofania | Prosta instalacja, zwykła lampa 12 V, krótka wiązka | Mało części, szybki montaż, mało punktów awarii | Wrażliwe na spadki napięcia i zakłócenia |
| Przez przekaźnik | LED-y, CAN bus, błędy kontroli żarówki, miganie obrazu, zrywanie przy rozruchu | Stabilniejsze zasilanie, mniejsze ryzyko zakłóceń, lepsza powtarzalność działania | Trochę więcej pracy i jeden dodatkowy element w układzie |
Przekaźnik to prosty element, który pozwala użyć sygnału ze światła cofania tylko jako sterowania, a samą kamerę zasilić z osobnego, stabilnego plusa przez bezpiecznik. Ja polecam to rozwiązanie szczególnie wtedy, gdy obraz drży po odpaleniu silnika albo zanika przy włączaniu świateł. Jeśli montaż ma być bezproblemowy przez lata, ta dodatkowa godzina pracy zwykle się opłaca.
Najczęstsze błędy, które psują montaż
W praktyce większość problemów nie wynika z samej kamery, tylko z drobnych zaniedbań przy instalacji. Jedno luźne połączenie, źle dobrana masa albo przewód przeciągnięty przy zawiasie klapy potrafią zepsuć cały efekt. Tych błędów widzę najwięcej:
- Wzięcie przewodu „na oko” zamiast sprawdzenia go multimetrem.
- Zbyt słaba masa, zwłaszcza przy mocowaniu do lakierowanej blachy bez oczyszczenia punktu styku.
- Pominięcie adaptera napięcia, gdy kamera nie jest przystosowana do bezpośredniego 12 V.
- Podłączenie triggera do stałego plusa, przez co obraz pojawia się cały czas albo radio zachowuje się nielogicznie.
- Wystawienie złącz na wilgoć bez koszulki termokurczliwej lub porządnej izolacji.
- Przeciągnięcie przewodów przez ostry rant zamiast przez fabryczną przepustkę gumową.
- Mieszanie zasilania i wideo w jednym, nieuporządkowanym biegu kabli, co zwiększa ryzyko zakłóceń.
Najgorszy scenariusz to nie brak obrazu, tylko instalacja, która działa przez tydzień, a potem zaczyna przerywać przy każdym otwarciu klapy. Dlatego połączenia robię możliwie krótko, porządnie i bez oszczędzania na izolacji. Gdy montaż jest już zamknięty, zostaje tylko rzetelny test i szybka diagnostyka ewentualnych problemów.
Co zrobić, gdy obraz nie pojawia się od razu
Jeśli po montażu kamera nie uruchamia się od razu, nie zaczynam od wymiany sprzętu. Najpierw sprawdzam kolejno zasilanie, masę, trigger i zgodność sygnału wideo. W wielu przypadkach problem jest banalny, tylko ukryty w jednym luźnym przewodzie.
- Sprawdź, czy światło cofania w ogóle się zapala. Jeśli nie, kamera też nie dostanie sygnału.
- Zmierz napięcie na przewodzie kamery po wrzuceniu wstecznego. Na mierniku powinno pojawić się około 12-14,4 V.
- Upewnij się, że masa ma dobry kontakt z karoserią i nie jest przykręcona do brudnej, utlenionej blachy.
- Sprawdź złącze RCA oraz cienki przewód trigger, jeśli ekran nie przełącza się automatycznie.
- Zwróć uwagę na zgodność standardu: AHD i CVBS to nie to samo. Kamera i monitor muszą mówić tym samym „językiem”.
- Jeśli obraz miga przy rozruchu albo pojawia się zakłócony, rozważ przekaźnik albo osobny punkt zasilania dla kamery.
Jeżeli wszystko działa, ale obraz jest odwrócony albo linie pomocnicze wyglądają dziwnie, problem zwykle leży w ustawieniu kamery lub w jej orientacji montażowej. Wtedy nie dotykam już elektryki, tylko poprawiam położenie obudowy albo ustawienie w menu monitora. Kiedy układ zaczyna działać poprawnie, warto jeszcze dopiąć kilka detali, żeby nie wracać do tej samej klapy po pierwszym deszczu.
Jak dopiąć instalację, żeby nie wracać do niej po tygodniu
Po udanym teście nie kończę pracy od razu. Zostawiam sobie jeszcze chwilę na uporządkowanie wiązki, sprawdzenie luzu przy klapie i zabezpieczenie miejsc, które będą pracowały przy każdym otwarciu bagażnika. Właśnie te drobiazgi decydują o tym, czy kamera cofania będzie po prostu działać, czy zacznie przypominać o sobie co kilka dni.
Przewody warto poprowadzić w peszlu, czyli karbowanej osłonie chroniącej wiązkę przed przetarciem, a miejsca przejścia przez blachę uszczelnić tak, by nie łapały wody. Dobrze jest też zostawić niewielki zapas przewodu przy klapie, ale bez tworzenia dużej pętli, która będzie się załamywać przy każdym otwarciu. Ja po takim montażu robię jeszcze jeden test po krótkiej jeździe nocą, bo dopiero wtedy widać, czy obraz jest stabilny, a połączenia nie łapią zakłóceń.
Jeśli wszystko przeszło test, masz prostą i wygodną automatykę: wrzucasz wsteczny, kamera włącza się sama i od razu pokazuje to, co dzieje się za autem. I właśnie o to chodzi w dobrze zrobionym montażu, bez zbędnych przeróbek, bez ręcznego przełączania i bez późniejszych poprawek w wilgotnym bagażniku.
