Kamera cofania podłączona do radia Android ma działać bez kombinowania: po wrzuceniu wstecznego obraz powinien pojawić się natychmiast, a cała instalacja ma być bezpieczna i odporna na zakłócenia. Poniżej pokazuję, jak dobrać właściwy wariant, poprowadzić przewody, ustawić radio i uniknąć błędów, które najczęściej psują efekt. Jeśli chcesz zrobić to raz, a dobrze, najważniejsze są trzy rzeczy: zgodny format obrazu, poprawny sygnał wyzwalający i sensowne zasilanie kamery.
Najważniejsze informacje w skrócie
- Najprostszy układ to kamera zasilana z lampy cofania, sygnał wideo przez RCA do wejścia CAM IN i przewód reverse/back do radia.
- W autach z CAN-busem sygnał cofania często nie jest prostym plusem 12 V i może wymagać interfejsu.
- Format obrazu musi pasować do radia i kamery: najczęściej CVBS, NTSC/PAL albo AHD.
- Jeśli obraz jest czarny, najpierw sprawdź zasilanie, masę i wejście wideo, a dopiero potem ustawienia menu.
- Orientacyjnie prosty zestaw kosztuje 150-500 zł, a przy adapterach i montażu w trudniejszym aucie więcej.
Który wariant podłączenia wybrać
Ja na początku zawsze dzielę taki montaż na trzy scenariusze, bo od tego zależy połowa pracy. Inaczej podłącza się zwykłą kamerę uniwersalną, inaczej kamerę fabryczną, a jeszcze inaczej zestaw AHD, który daje lepszy obraz, ale wymaga kompatybilnego radia.
| Wariant | Kiedy ma sens | Zalety | Ryzyka i ograniczenia |
|---|---|---|---|
| Uniwersalna kamera z RCA | Gdy radio ma wejście CAM IN / REAR CAMERA IN i chcesz prostego montażu | Niski koszt, łatwe okablowanie, dużo dostępnych modeli | Jakość obrazu bywa przeciętna, a tańsze kamery gorzej radzą sobie nocą |
| Kamera fabryczna lub OEM z adapterem | Gdy auto ma już kamerę, ale radio aftermarketowe wymaga przejściówki | Lepsza integracja z autem, zachowanie oryginalnego wyglądu | Często potrzebny adapter sygnału albo dodatkowy interfejs |
| Kamera AHD | Gdy radio obsługuje AHD i zależy Ci na ostrzejszym obrazie | Lepsza szczegółowość, wyraźniejsze linie i krawędzie | Bez wsparcia w radiu obraz może się nie pojawić albo być nieczytelny |
W praktyce najczęściej wybieram uniwersalną kamerę, jeśli radio ma zwykłe wejście wideo i nie ma kombinacji z fabryczną instalacją. Kamera OEM ma sens wtedy, gdy chcesz zachować oryginalne wiązki i wygląd wnętrza, ale trzeba liczyć się z większą liczbą przejściówek. AHD biorę tylko wtedy, gdy wiem, że radio naprawdę obsłuży ten standard, bo inaczej zamiast poprawy jakości dostaniesz tylko więcej frustracji. To prowadzi prosto do pytania, co trzeba przygotować jeszcze przed pierwszym cięciem izolacji.
Co przygotować przed montażem
Największy błąd popełnia się na starcie: kupuje się kamerę, a dopiero potem sprawdza, czy radio ma właściwe wejście i czy samochód daje prosty sygnał wstecznego. Ja przed montażem zbieram wszystko na stole i dopiero wtedy zaczynam pracę, bo to oszczędza czas i nerwy.
| Element | Do czego służy | Na co uważać | Orientacyjny koszt |
|---|---|---|---|
| Kamera cofania | Rejestruje obraz za autem | Sprawdź kąt widzenia, klasę szczelności i standard obrazu | 80-300 zł |
| Przewód RCA z żyłą sterującą | Przesyła sygnał obrazu do radia | Cienki czerwony przewód obok RCA zwykle służy jako trigger, nie jako obraz | 20-60 zł |
| Przekaźnik lub adapter CAN-bus | Ułatwia zasilanie lub pobranie sygnału cofania | Potrzebny, gdy zwykłe 12 V z lampy cofania nie wystarcza | 15-200 zł |
| Multimetr | Sprawdza plus, masę i sygnał cofania | Bez pomiaru łatwo pomylić przewody | 40-150 zł |
| Opaski, peszel, taśma izolacyjna | Porządkują i chronią wiązkę | Nie zostawiaj luźnych przewodów przy ruchomych elementach klapy | 10-40 zł |

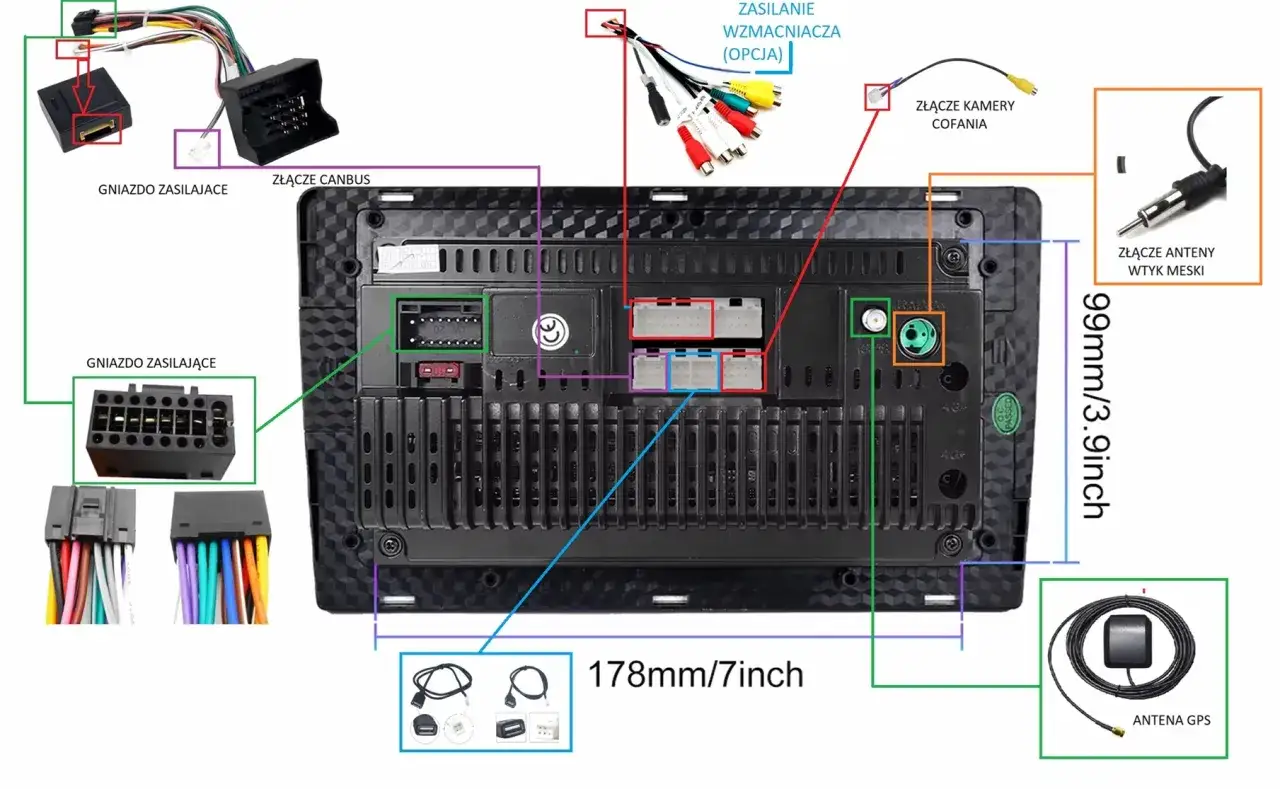

W radiu szukaj wejścia opisanego jako CAM IN, REAR CAMERA IN, REV CAM albo podobnie. Jeśli widzisz tylko zwykłe AV IN, to jeszcze nie znaczy, że się nie da, ale trzeba sprawdzić instrukcję konkretnego modelu. Ja zawsze sprawdzam też, czy w menu radia da się ustawić typ kamery, linię pomocniczą i tryb wyzwalania, bo bez tego nawet poprawnie podłączony zestaw może zachowywać się dziwnie. Teraz przechodzimy do samego podłączenia, już bez zgadywania.
Jak podłączyć kamerę cofania do radia Android krok po kroku
Tu liczy się porządek, nie pośpiech. Najważniejsze jest to, żeby kamera dostała zasilanie, radio dostało sygnał cofania i żeby obraz trafił do właściwego wejścia wideo.
- Zamocuj kamerę w miejscu przewidzianym przez producenta albo w takim, które daje widok na zderzak i przestrzeń za autem. Kamera ustawiona zbyt wysoko pokazuje głównie niebo i dach przyczepy, a zbyt nisko ucina ważną część obrazu.
- Poprowadź przewód sygnałowy od tylnej części auta do radia, najlepiej fabrycznymi korytami lub w peszlu. Jeśli kabel ma cienki czerwony przewód przy RCA, zwykle służy on do przesłania sygnału wyzwalającego między tyłem auta a jednostką główną.
- Podłącz zasilanie kamery do plusa lampy cofania i do pewnej masy. To najprostszy wariant. Jeśli kamera pobiera więcej prądu albo instalacja jest kapryśna, lepszy bywa przekaźnik, który odciąża obwód lampy.
- Wepnij wtyk RCA do wejścia kamery w radiu. Nie myl go z wejściem AV IN, jeśli radio ma osobny port do cofania. To jeden z najczęstszych powodów, dla których obraz w ogóle się nie pojawia.
- Podłącz przewód reverse/back do sygnału wstecznego. W praktyce to właśnie ten przewód mówi radiu, że ma przełączyć ekran na kamerę. W autach z CAN-busem ten sygnał często pochodzi z interfejsu, a nie bezpośrednio z lampy.
- Zabezpiecz połączenia, zaizoluj końcówki i upewnij się, że wiązka nie ociera o metal, zawiasy klapy albo ruchome elementy. Jeden luźny przewód potrafi po kilku tygodniach przerwać działanie całego systemu.
- Włącz bieg wsteczny i przetestuj obraz. Jeśli radio reaguje, ale widzisz tylko czarny ekran, sprawdź format sygnału, zasilanie kamery i to, czy sygnał trafia do właściwego pinu.
W wielu instrukcjach producentów cała logika sprowadza się do jednego warunku: radio musi dostać sygnał cofania, inaczej nie przełączy widoku automatycznie. Po stronie kamery najważniejsze jest stabilne 12 V i poprawny tor wideo. Kiedy to działa, zostaje już tylko konfiguracja menu, a właśnie tam wiele osób robi drugi błąd.
Jak skonfigurować radio po podłączeniu
Sam montaż nie kończy sprawy. Radio Android musi jeszcze wiedzieć, kiedy ma przełączyć obraz, jakiego sygnału oczekiwać i czy wyświetlany kadr ma być lustrzany. Ja zawsze przechodzę przez ustawienia od góry do dołu, zamiast klikać przypadkowo, bo w przeciwnym razie można ukryć problem, zamiast go rozwiązać.
- Rear camera / kamera tylna - ustaw włączoną obsługę kamery cofania, jeśli radio ma taki przełącznik.
- Trigger / reverse - sprawdź, czy radio reaguje na sygnał biegu wstecznego, a nie tylko na ręczne uruchomienie aplikacji kamery.
- Format obrazu - dopasuj NTSC, PAL, CVBS albo AHD do kamery. Zły format często daje czarny ekran albo zakłócony obraz.
- Mirror image - dla kamery cofania obraz zwykle powinien być odbity lustrzanie. Jeśli kamera sama to robi, w radiu nie włączaj drugiego odbicia.
- Parking guidelines - włącz linie pomocnicze tylko wtedy, gdy są sensownie ustawione. Na nierównej nawierzchni potrafią wprowadzać w błąd.
- Opóźnienie przełączania - jeśli radio ma taką opcję, ustaw minimalne opóźnienie, żeby obraz pojawiał się płynnie, ale bez zwłoki.
Ja zwracam jeszcze uwagę na jedną rzecz: linie pomocnicze najlepiej kalibrować na równej nawierzchni i przy prawidłowo ustawionych kołach. W przeciwnym razie linie wyglądają „ładnie”, ale nie odpowiadają realnej trajektorii auta. A skoro konfiguracja potrafi udawać usterkę, warto znać typowe objawy, które faktycznie wskazują na błąd w instalacji.
Najczęstsze błędy, które psują montaż
Większość problemów z kamerą cofania nie wynika z uszkodzonej kamery, tylko z prostych zaniedbań: złej masy, pomyłki na wtykach albo braku sygnału wyzwalającego. Poniżej zebrałem objawy, które widzę najczęściej, i ich realne przyczyny.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzić od razu |
|---|---|---|
| Czarny ekran po wrzuceniu wstecznego | Brak zasilania kamery, zły port wideo albo niezgodny format obrazu | Plus, masa, wejście CAM IN i ustawienia NTSC/PAL/AHD |
| Obraz pojawia się tylko ręcznie, nie automatycznie | Brak sygnału reverse/back albo błąd w CAN-bus | Przewód wyzwalający i ustawienie priorytetu kamery w menu |
| Obraz faluje, miga lub ma zakłócenia | Słaba masa, zasilanie z niestabilnego punktu albo przewód RCA biegnie za blisko zasilania | Masa kamery, prowadzenie przewodów, ewentualnie filtr lub przekaźnik |
| Obraz jest lustrzany nie tak, jak trzeba | Dwa razy włączone odbicie albo kamera ustawiona niezgodnie z trybem | Opcję mirror i ewentualny jumper na kamerze |
| Kamera włącza się przy zapłonie, nie przy wstecznym | Pomylenie ACC z reverse albo zwarcie na przewodzie trigger | Źródło zasilania i napięcie na przewodzie sterującym |
Jeśli miałbym wskazać jeden błąd, który robi najwięcej szkód, to byłaby to zła masa. Kamera potrafi wtedy działać „prawie dobrze”: raz pokazuje obraz, raz nie, a czasem dodaje śnieg i migotanie. Drugie miejsce zajmuje pomyłka między wejściem wideo a przewodem sterującym. To drobiazg, ale właśnie takie drobiazgi decydują, czy całość działa jak automatyka, czy jak losowy eksperyment. Następny temat to sytuacje, w których zwykłe 12 V już nie wystarcza.
Kiedy potrzebny jest CAN-bus, przekaźnik albo adapter
W nowszych autach nie zawsze da się po prostu „złapać” plus z lampy cofania i zakończyć temat. Część samochodów steruje światłami i sygnałem wstecznego przez magistralę CAN, a w niektórych instalacjach bez adaptera radio nie dostanie właściwego impulsu albo pojawi się błąd żarówki.
- CAN-bus - przydaje się, gdy auto nie daje prostego sygnału 12 V na wstecznym albo gdy radio ma dostać informację o biegu z interfejsu.
- Przekaźnik - jest pomocny, gdy chcesz odseparować obwód lampy cofania od zasilania kamery i nie obciążać fabrycznej instalacji.
- Adapter do kamery fabrycznej - bywa konieczny, gdy oryginalna kamera nie wysyła klasycznego sygnału RCA i trzeba dopasować standard obrazu.
Ja traktuję adapter nie jako „dodatkowy koszt”, tylko jako sposób na stabilność. Jeśli auto jest starsze i ma prosty obwód, można się bez niego obejść. Jeśli jednak masz nowszy model, LED-owe światła cofania albo fabryczną kamerę, adapter często oszczędza więcej czasu niż kosztuje. I właśnie dlatego warto spojrzeć na budżet całościowo, a nie tylko na cenę samej kamery.
Ile to kosztuje i kiedy lepiej zlecić montaż
Samodzielny montaż ma sens, gdy dostęp do radia i tylnej klapy jest prosty, a instalacja nie wymaga rozbierania połowy wnętrza. W przeciwnym razie oszczędność szybko znika, bo najdroższe okazują się nie części, tylko czas i poprawki.
| Scenariusz | Szacunkowy koszt części | Czas pracy | Kiedy to ma sens |
|---|---|---|---|
| Prosta kamera uniwersalna | 150-500 zł | 1,5-3 godz. | Gdy radio ma wejście CAM IN i auto daje prosty sygnał cofania |
| Instalacja z CAN-busem lub przekaźnikiem | 250-800 zł | 3-5 godz. | Gdy trzeba bezpiecznie pobrać sygnał i odseparować obwody |
| Kamera fabryczna z adapterem | 300-900 zł | 4-6 godz. | Gdy liczy się integracja z oryginalnym wyposażeniem |
| Montaż w warsztacie | 200-600 zł robocizny | zależnie od auta | Gdy nie chcesz ryzykować uszkodzenia tapicerki, wiązki lub złączy |
Ja zlecam montaż wtedy, gdy trzeba rozbierać duże elementy wnętrza, prowadzić przewody przez klapę albo diagnozować instalację CAN. W prostym sedanie lub hatchbacku da się to zrobić samemu, ale w SUV-ie, kombi z rozbudowaną klapą lub aucie z kamerą OEM różnica między „zrobię sam” a „lepiej oddam do specjalisty” bywa naprawdę odczuwalna. Na koniec zostaje już tylko kontrola działania w realnych warunkach, nie tylko na postoju.
Po montażu sprawdź jeszcze te trzy rzeczy, żeby kamera nie zaskakiwała w złym momencie
Jeśli obraz działa na postoju, to dobrze, ale ja zawsze robię jeszcze test praktyczny. Kamera cofania ma pomagać przy manewrach, więc trzeba sprawdzić, czy nie gubi sygnału, nie pokazuje zbyt małego fragmentu drogi i nie ma opóźnienia, które wybija z rytmu przy parkowaniu.
- Test przełączania - wrzuć wsteczny kilka razy z rzędu i sprawdź, czy obraz pojawia się za każdym razem w podobnym czasie.
- Test nocny i po deszczu - zobacz, czy widać zderzak, krawędź nawierzchni i przeszkody w odległości około 1,5-2 m za autem.
- Test wiązki - upewnij się, że przewody nie są naciągnięte, nie ocierają o zawiasy i nie zbierają wilgoci w przypadkowych miejscach.
Dobrze ustawiona kamera cofania nie zastępuje lusterek, ale realnie zmniejsza stres przy parkowaniu, podpinaniu przyczepy i manewrach na ciasnym podjeździe. Jeśli zadbasz o właściwy sygnał reverse, zgodny format obrazu i porządne prowadzenie przewodów, radio Android odwdzięczy się prostym, automatycznym działaniem za każdym razem, gdy naprawdę tego potrzebujesz.
