Rezystywność miedzi to jedna z tych wartości, które wyglądają sucho w tabeli, a w praktyce decydują o stratach energii, spadku napięcia i temperaturze przewodów. Gdy liczę dobór kabla do domu, warsztatu albo instalacji PV, właśnie od tego parametru zaczynam, bo od razu widać, czy przewód będzie pracował rozsądnie, czy zamieni część energii w niepotrzebne ciepło. W tym artykule pokazuję, jaka jest jej wartość, jak zmienia się z temperaturą i jak przełożyć ją na realne obliczenia.
Najważniejsze liczby, które warto znać przed doborem przewodu
- Dla dobrej miedzi w 20°C przyjmuje się wartość około 1,724 × 10-8 Ωm, czyli 0,01724 Ω·mm²/m.
- Opór przewodu rośnie wraz z temperaturą, a dla miedzi w pobliżu 20°C można przyjąć współczynnik około 0,00393/°C.
- Większy przekrój oznacza mniejszy opór, mniejszy spadek napięcia i niższe straty mocy.
- W instalacjach fotowoltaicznych i dłuższych trasach kablowych liczy się nie tylko materiał, ale też długość pętli, prąd i temperatura otoczenia.
- Najczęstszy błąd to liczenie przewodu tylko „na zimno”, bez uwzględnienia warunków pracy.
Czym jest opór właściwy miedzi i jaka jest jego wartość
Opór właściwy, czyli rezystywność, opisuje, jak silnie dany materiał przeciwstawia się przepływowi prądu. Im niższa ta wartość, tym lepszym przewodnikiem jest materiał. W przypadku czystej, wyżarzonej miedzi przyjmuje się w 20°C wartość około 1,724 × 10-8 Ωm, a w praktyce instalacyjnej wygodnie zapisuje się to także jako 0,01724 Ω·mm²/m.
| Parametr | Wartość orientacyjna | Co to znaczy w praktyce |
|---|---|---|
| Rezystywność w 20°C | 1,724 × 10-8 Ωm | Standardowy punkt odniesienia dla miedzi wysokiej czystości |
| Wygodny zapis kablowy | 0,01724 Ω·mm²/m | Najczęściej używany przy liczeniu oporu przewodów |
| Przewodność elektryczna | Około 58 MS/m | Odwrotność rezystywności, spotkasz też zapis 100% IACS |
| Współczynnik temperaturowy | Około 0,00393/°C | Opór rośnie zauważalnie, gdy kabel się nagrzewa |
Warto pamiętać, że nie każdy kawałek miedzi zachowuje się identycznie. Domieszki, sposób produkcji i stan materiału lekko przesuwają wynik, dlatego w obliczeniach instalacyjnych korzysta się z wartości referencyjnych. To wystarcza, żeby bezpiecznie porównywać przewody i szacować straty, ale sama tabela nie powie jeszcze wszystkiego o pracy w realnej temperaturze. Do tego właśnie potrzebny jest kolejny krok.
Dlaczego temperatura zmienia wynik tak wyraźnie
Wraz ze wzrostem temperatury atomy w materiale drgają intensywniej, a elektrony mają trudniejsze warunki do przepływu. W efekcie opór rośnie. Dla miedzi w pobliżu 20°C można użyć prostego przybliżenia:
ρT ≈ ρ20 × [1 + α × (T - 20°C)]
gdzie α to współczynnik temperaturowy, a T to temperatura przewodu. Ja nie zakładam już 20°C, kiedy kabel biegnie pod połacią dachu, w rozgrzanym garażu albo przy falowniku. Przy 80°C opór miedzi jest już o około 24% wyższy niż w 20°C, więc różnica nie jest kosmetyczna.
To ma jeszcze jeden skutek: wraz ze wzrostem oporu rosną też straty mocy, bo przewód zamienia część energii w ciepło. W praktyce oznacza to, że kabel, który „na stole” wygląda poprawnie, po montażu w gorącym miejscu może pracować mniej korzystnie niż sugerowały obliczenia. To prowadzi do prostego pytania: jak przełożyć ten parametr na realny przewód?
Jak policzyć opór przewodu w praktyce
Najprostszy wzór jest naprawdę użyteczny: R = ρ × l / S. Oznacza on, że opór rośnie wraz z długością przewodu, a maleje wraz z jego przekrojem. Przy obliczeniach zawsze biorę całą pętlę prądową, czyli drogę tam i z powrotem, a nie tylko odcinek „w jedną stronę”. Potem łatwo policzyć spadek napięcia ze wzoru U = I × R.
| Przekrój żyły | Opór pętli 20 m | Spadek przy 10 A | Strata mocy przy 10 A |
|---|---|---|---|
| 1,5 mm² | 0,230 Ω | 2,30 V | 23,0 W |
| 2,5 mm² | 0,138 Ω | 1,38 V | 13,8 W |
| 4 mm² | 0,086 Ω | 0,86 V | 8,6 W |
| 6 mm² | 0,057 Ω | 0,57 V | 5,7 W |
Ten sam spadek napięcia przy 230 V bywa akceptowalny, ale przy niskim napięciu DC w systemach off-grid potrafi już mocno zaboleć. Dlatego przy doborze przekroju nie patrzę wyłącznie na dopuszczalny prąd, ale też na długość trasy i oczekiwany poziom strat. I właśnie dlatego ten sam wzór tak dobrze działa zarówno w domowej rozdzielnicy, jak i w instalacji PV.

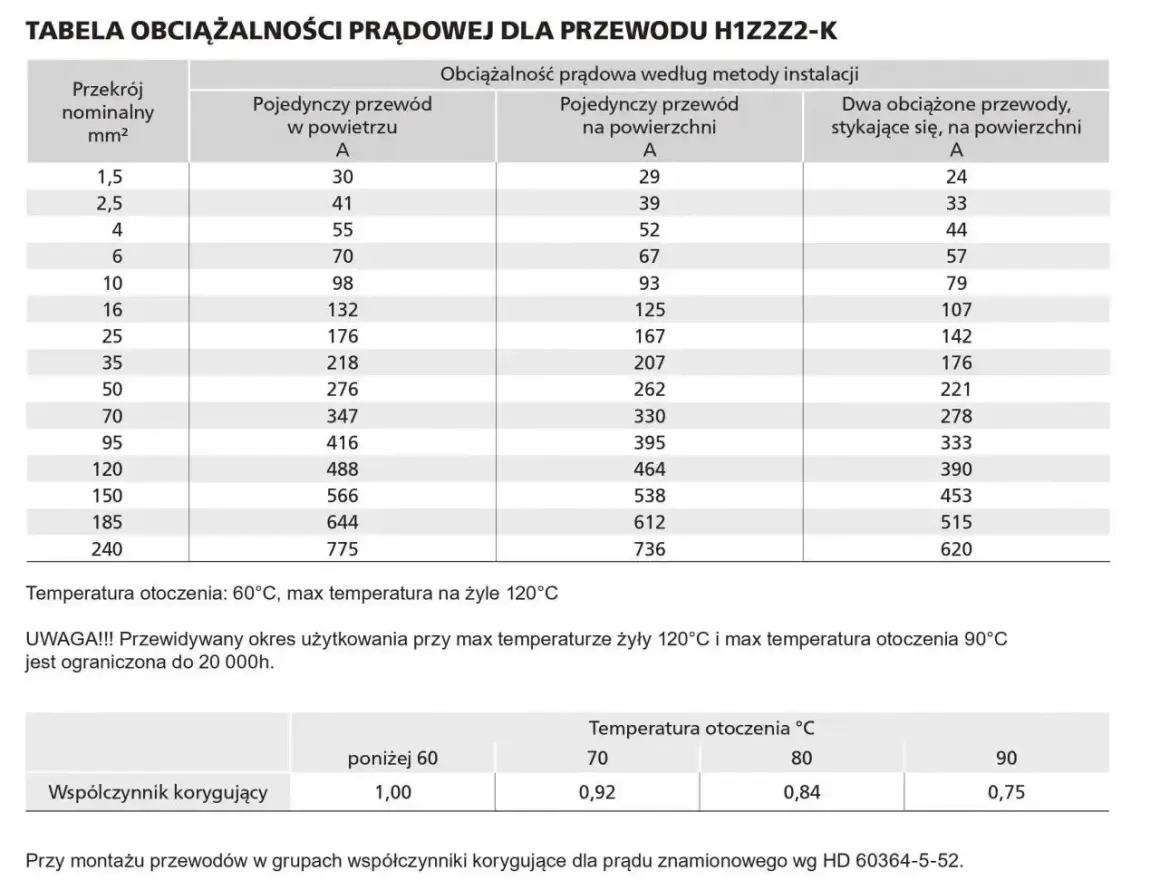

Co oznacza to w instalacjach domowych i fotowoltaice
W domu najczęściej problemem są długie odcinki do garażu, altany, pompy, bramy albo rozdzielnicy pomocniczej. W fotowoltaice dochodzi jeszcze praca w gorącym środowisku, często pod dachem, przy falowniku lub na zewnątrz, gdzie kabel nie ma warunków zbliżonych do laboratoryjnych. Tu straty na przewodzie przestają być teorią, bo każda stracona część energii zamienia się w ciepło i obniża uzysk instalacji.
W praktyce projektowej dąży się do możliwie małego spadku napięcia, często rzędu około 1% na wybranych odcinkach, a w całym torze kabel nie powinien stawać się źródłem wyraźnych strat. Najważniejsze czynniki są zawsze te same:
- długość przewodu,
- natężenie prądu,
- przekrój żyły,
- temperatura otoczenia,
- jakość połączeń i zacisków.
Ja patrzę na to bardzo prosto: jeśli instalacja ma pracować długo i bez nadmiarowych strat, miedź daje duży margines bezpieczeństwa i zwykle pozwala utrzymać rozsądny przekrój przewodu. Gdy ktoś zaczyna porównywać materiały, niemal od razu pojawia się pytanie o aluminium, więc przechodzę do zestawienia.
Miedź na tle aluminium i srebra
Sam materiał nie załatwia wszystkiego, ale różnice między przewodnikami są na tyle duże, że w praktyce widać je od razu na przekroju, masie i stratności. Jeśli zależy Ci na małym oporze i stabilnych połączeniach, miedź zwykle wygrywa. Jeśli ważniejsza jest cena albo masa, w grę wchodzi aluminium. Srebro ma świetne własności, ale jego koszt sprawia, że w zwykłych instalacjach nie ma sensu ekonomicznego.
| Materiał | Co to oznacza w praktyce | Mocne strony | Słabsze strony |
|---|---|---|---|
| Miedź | Mały opór, mniejszy przekrój przy tym samym obciążeniu | Wysoka przewodność, dobra trwałość połączeń, standard w instalacjach | Wyższa cena i masa niż aluminium |
| Aluminium | Potrzebuje większego przekroju, żeby osiągnąć podobne parametry | Niższa masa, często niższy koszt materiału | Wyższy opór właściwy, większa wrażliwość na jakość połączeń |
| Srebro | Najlepsze własności przewodzące, ale tylko w zastosowaniach specjalnych | Bardzo wysoka przewodność | Zbyt drogie do zwykłego okablowania |
Wniosek jest dość prosty: jeśli liczy się mały spadek napięcia, mniejszy przekrój i spokój na lata, miedź pozostaje najbezpieczniejszym wyborem. Najwięcej błędów wychodzi jednak nie przy samym materiale, tylko przy liczeniu i montażu.
Najczęstsze błędy przy ocenie przewodów
- Liczenie tylko długości w jedną stronę - prąd płynie pętlą, więc trzeba uwzględnić drogę tam i z powrotem.
- Przyjęcie temperatury pokojowej - kabel prowadzony pod dachem, w słońcu albo przy falowniku pracuje znacznie cieplej.
- Ignorowanie jakości połączeń - złącza, końcówki i zaciski mają własny opór i potrafią zrobić większą różnicę, niż się wydaje.
- Mylenie średnicy z przekrojem - do obliczeń liczy się pole przekroju żyły, a nie sama średnica.
- Zakładanie, że każdy przewód miedziany ma identyczne parametry - wpływ mają czystość materiału i technologia wykonania.
Te błędy są powtarzalne i właśnie dlatego tak często prowadzą do zaskakujących strat albo niepotrzebnie zawyżonych temperatur. Jeśli chcesz dobrać przewód rozsądnie, wystarczy trzymać się kilku prostych zasad, zamiast ufać samemu opisowi z etykiety.
Na co patrzę, zanim zatwierdzę przekrój przewodu
Gdy sprawdzam obwód, zaczynam od trzech rzeczy: całkowitej długości pętli, prądu roboczego i temperatury miejsca prowadzenia kabla. Dopiero potem wybieram przekrój, bo to właśnie ten zestaw decyduje, czy przewód pracuje z zapasem, czy na granicy sensownej ekonomii i bezpieczeństwa.
W instalacjach domowych i PV najrozsądniej działa ta sama zasada: jeśli trasa jest długa, prąd wysoki albo otoczenie gorące, nie oszczędzam na przekroju tylko dlatego, że „kabel też miedziany”. Sama miedź daje dobry punkt wyjścia, ale dopiero właściwy projekt zamienia jej właściwości w realną oszczędność energii i stabilną pracę instalacji.
Jeśli masz już policzoną trasę i obciążenie, dalszy wybór robi się prosty: szukasz nie najtańszego metra kabla, tylko takiego, który utrzyma straty i temperaturę w ryzach.
