Cewka w obwodzie prądu zmiennego nie zachowuje się jak zwykły rezystor. To właśnie jej reakcja na zmianę prądu decyduje o tym, jak mocno ogranicza przepływ sygnału, jak przesuwa fazę i dlaczego w jednych układach działa jak niemal niewidoczny element, a w innych staje się kluczową częścią filtra lub dławika. Zrozumienie tego zjawiska pomaga czytać schematy, liczyć impedancję i sensownie dobierać elementy w instalacjach AC, także tych związanych z energetyką i fotowoltaiką.
W tym tekście wyjaśniam to bez zbędnej teorii oderwanej od praktyki: pokazuję wzór, zależności od częstotliwości, różnicę względem rezystancji i impedancji oraz to, gdzie ta wiedza naprawdę przydaje się przy projektowaniu i diagnostyce układów.
Najkrócej: im wyższa częstotliwość i większa indukcyjność, tym silniej cewka ogranicza prąd
- Opór cewki w AC rośnie liniowo wraz z częstotliwością i indukcyjnością.
- Wzór, który trzeba zapamiętać, to XL = 2πfL.
- W idealnej cewce prąd opóźnia się względem napięcia o 90°, ale w praktyce ten efekt jest mniejszy.
- To nie to samo co rezystancja: energia nie jest głównie tracona w cieple, tylko magazynowana w polu magnetycznym i oddawana z powrotem.
- W falownikach, filtrach i dławikach ten parametr decyduje o tłumieniu zakłóceń, harmonicznych i tętnień prądu.
Czym jest opór cewki w prądzie zmiennym
Najprościej mówiąc, chodzi o to, że cewka przeciwstawia się zmianom prądu. Nie chodzi jednak o zwykły opór przewodnika, tylko o zjawisko wynikające z samoindukcji: gdy prąd próbuje rosnąć albo maleć, cewka wytwarza napięcie, które temu przeciwdziała. W efekcie dla prądu przemiennego stanowi ona dla obwodu dodatkową przeszkodę, zwaną reaktancją indukcyjną.
W praktyce warto zapamiętać jeszcze jedną rzecz: idealna cewka nie „zużywa” energii tak jak rezystor. Ona ją chwilowo magazynuje w polu magnetycznym, a potem oddaje. Dlatego w analizie obwodów AC patrzymy nie tylko na natężenie prądu, ale też na przesunięcie fazowe między prądem i napięciem. To właśnie ten aspekt często decyduje o zachowaniu całego układu. Żeby policzyć to precyzyjnie, trzeba przejść do wzoru i jednostek.
Od czego zależy wartość i jak ją policzyć
Podstawowy wzór jest krótki i bardzo użyteczny:
XL = 2πfL
gdzie:
- XL to reaktancja cewki w omach,
- f to częstotliwość w hercach,
- L to indukcyjność w henrach.
Ja zawsze zaczynam od sprawdzenia jednostek, bo tu łatwo o błąd. Jeśli indukcyjność jest podana w mH lub µH, trzeba ją przeliczyć na H. Inaczej wynik może wyjść błędny nawet o kilka rzędów wielkości. Sama zależność jest bardzo prosta: dwukrotny wzrost częstotliwości oznacza dwukrotny wzrost XL, a większa indukcyjność działa identycznie.
| Indukcyjność | Częstotliwość | Reaktancja cewki | Wniosek praktyczny |
|---|---|---|---|
| 10 mH | 50 Hz | 3,14 Ω | Wpływ na obwód jest umiarkowany |
| 10 mH | 1 kHz | 62,8 Ω | Cewka staje się wyraźną przeszkodą dla prądu |
| 100 mH | 50 Hz | 31,4 Ω | Przy sieci energetycznej efekt jest już mocno odczuwalny |
| 2 mH | 50 Hz | 0,63 Ω | Dla niskich częstotliwości cewka zachowuje się dość „lekko” |
W praktyce ten sam element może więc być prawie przezroczysty przy 50 Hz, a bardzo wymagający przy kilkuset hercach lub kilkudziesięciu kilohercach. I właśnie dlatego częstotliwość jest tu tak samo ważna jak sama indukcyjność. To prowadzi nas do tego, jak cewka zachowuje się w realnym układzie, a nie tylko na papierze.
Jak cewka zachowuje się w realnym układzie
W idealnym modelu prąd w cewce opóźnia się względem napięcia o 90°. W realnym świecie to opóźnienie zwykle jest mniejsze, bo uzwojenie ma własną rezystancję, rdzeń wprowadza straty, a przy wyższych częstotliwościach dochodzą kolejne zjawiska, takie jak naskórkowość. Dlatego w praktyce nie analizuję samej cewki w oderwaniu od reszty obwodu.
- Przy prądzie stałym po stanie przejściowym reaktancja zanika, ale zostaje rezystancja uzwojenia.
- Przy 50 Hz cewka o niewielkiej indukcyjności może mieć mały wpływ, ale większy dławik już wyraźnie ogranicza prąd.
- Przy wyższych częstotliwościach ta sama cewka staje się znacznie większą przeszkodą, więc dobrze tłumi zakłócenia i harmoniczne.
To jest też powód, dla którego cewki tak dobrze sprawdzają się w filtrach: dla sygnałów niepożądanych mają dużą „blokadę”, a dla składowej podstawowej mogą być nadal akceptowalne. Następny krok to porównanie tego z innymi wielkościami, które łatwo ze sobą pomylić.

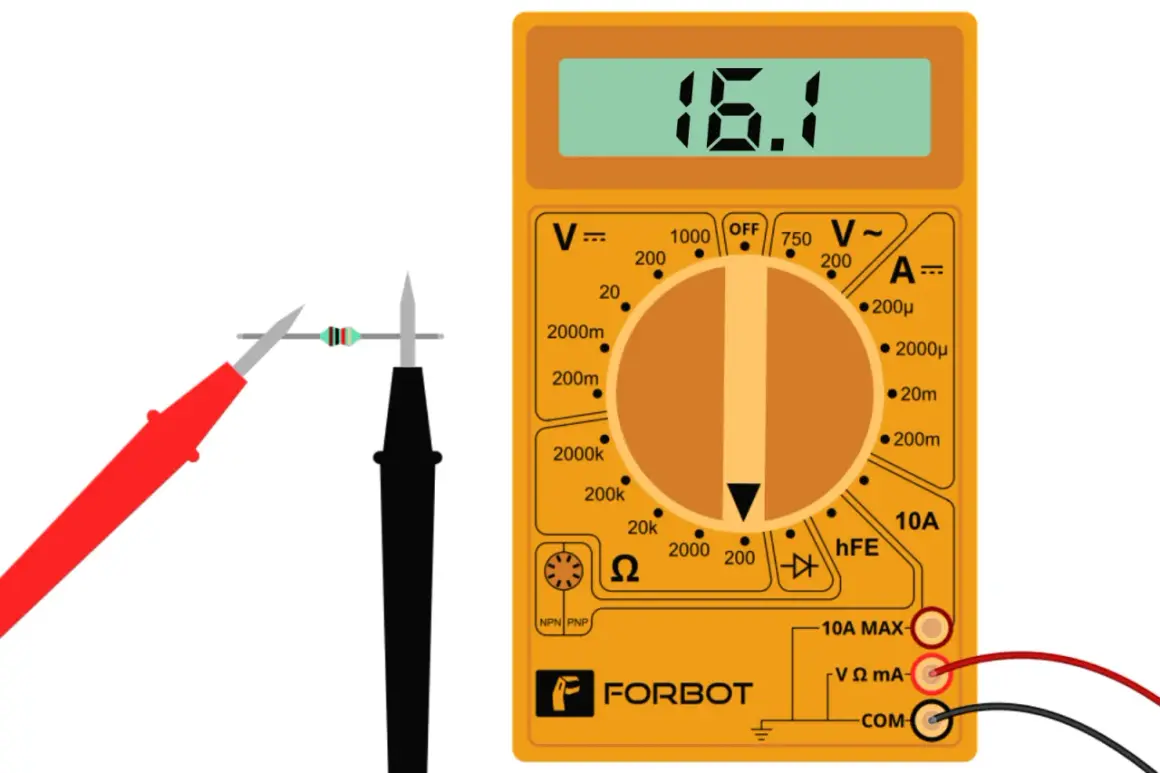

Czym różni się od rezystancji, impedancji i pojemności
W obwodach prądu przemiennego mieszają się trzy pojęcia, które brzmią podobnie, ale opisują coś innego. Jeśli dobrze je rozdzielisz, unikniesz większości błędów w zadaniach i w praktyce serwisowej.
| Wielkość | Co opisuje | Co robi z energią | Zależność od częstotliwości |
|---|---|---|---|
| Rezystancja | Opór przewodnika lub elementu biernego | Zamienia energię głównie w ciepło | Zwykle niewielka, zależna od temperatury |
| Reaktancja indukcyjna | Przeciwstawienie cewki zmianom prądu | Magazynuje energię w polu magnetycznym | Rośnie wraz z częstotliwością |
| Impedancja | Całkowita „przeszkoda” w AC | Łączy wpływ rezystancji i reaktancji | Zależy od R, L, C i f |
| Reaktancja pojemnościowa | Przeciwstawienie kondensatora zmianom napięcia | Magazynuje energię w polu elektrycznym | Maleje wraz z częstotliwością |
Najważniejsza różnica jest praktyczna: rezystor marnuje energię w postaci ciepła, a cewka przede wszystkim ją „przerzuca” między obwodem a polem magnetycznym. Z kolei impedancja to pojęcie zbiorcze, które potrzebujesz wtedy, gdy w obwodzie są jednocześnie elementy R, L i C. Gdy to już jasne, łatwiej zrozumieć, gdzie ten parametr naprawdę robi różnicę.
Gdzie ta wiedza naprawdę się przydaje
W energetyce, elektronice mocy i instalacjach PV nie jest to teoria dla samej teorii. Ja traktuję ten parametr jako narzędzie do przewidywania, co układ zrobi z określoną częstotliwością. W praktyce najbardziej widać to w kilku miejscach:
- Falowniki fotowoltaiczne - dławiki i filtry ograniczają tętnienia prądu oraz zakłócenia generowane przez przełączanie tranzystorów.
- Filtry EMI - wysoka reaktancja dla niepożądanych częstotliwości pomaga tłumić szumy, ale nie powinna nadmiernie obciążać składowej użytecznej.
- Obwody z transformatorami i dławikami sieciowymi - trzeba kontrolować prąd magnesujący, straty i zachowanie przy obciążeniu zmiennym.
- Napędy i przekształtniki - odpowiednio dobrana indukcyjność ogranicza stromość prądu i chroni elementy półprzewodnikowe.
Właśnie dlatego w układach związanych z energią odnawialną tak ważne jest patrzenie nie tylko na moc znamionową, ale też na częstotliwość pracy i to, jakie zakłócenia trzeba odfiltrować. To prowadzi do najczęstszych potknięć, które widzę przy liczeniu i interpretacji wyników.
Najczęstsze błędy przy liczeniu i interpretacji
W tej tematyce błędy zwykle nie wynikają z trudnej matematyki, tylko z pośpiechu. Najbardziej typowe są te:
- Mylenie jednostek - mH i H to nie to samo, a pomyłka daje wynik nie do uratowania.
- Wstawianie złej częstotliwości - trzeba użyć częstotliwości sygnału, a nie przypadkowej wartości z innego fragmentu układu.
- Mylenie reaktancji z rezystancją - podobny zapis, ale zupełnie inny sens fizyczny.
- Ignorowanie rezystancji uzwojenia - szczególnie przy niskich częstotliwościach i dużych prądach to błąd, który zniekształca wynik.
- Założenie, że wysoka reaktancja oznacza całkowity brak prądu - w praktyce nadal płyną prądy, tylko ich wartość jest mocno ograniczona.
Jeśli ktoś liczy obwód z myślą o doborze elementu, taki błąd potrafi skończyć się przegrzewaniem, nieprzewidzianymi stratami albo nieudaną filtracją. Dlatego na końcu zawsze sprawdzam nie tylko sam wzór, ale też warunki pracy elementu i cel, jaki ma spełniać.
Co sprawdzam przed doborem cewki do realnego układu
Gdy dobieram cewkę lub dławik, nie zatrzymuję się na samym XL. To tylko pierwszy filtr oceny, a nie pełna odpowiedź. Liczą się jeszcze:
- częstotliwość pracy układu i zakres zakłóceń, które trzeba tłumić,
- indukcyjność w warunkach rzeczywistych, a nie tylko z katalogu,
- dopuszczalny prąd i prąd nasycenia rdzenia,
- rezystancja uzwojenia oraz straty cieplne,
- chłodzenie, temperatura otoczenia i sposób montażu.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, to tę: nie oceniaj cewki wyłącznie po indukcyjności. W układach z falownikiem, przetwornicą albo filtrem sieciowym często ważniejsze okazuje się to, jak element zachowuje się dla konkretnej częstotliwości i konkretnego prądu. Wtedy teoria zaczyna pracować na realny efekt, zamiast pozostać tylko ładnym wzorem na papierze.
