Najwięcej zamieszania robi różnica między napięciem a natężeniem, bo w rozmowie potocznej oba pojęcia bywają mieszane, choć opisują zupełnie inne aspekty obwodu. Gdy je rozdzielisz, łatwiej zrozumiesz działanie gniazdka 230 V, baterii, ładowarki, a także instalacji fotowoltaicznej. W praktyce chodzi nie tylko o definicje, ale o to, jak dobrać sprzęt, ocenić moc i bezpiecznie mierzyć parametry elektryczne.
Najważniejsze różnice, które warto zapamiętać
- Napięcie mówi, jak duża jest różnica potencjałów w obwodzie i co „napędza” przepływ ładunku.
- Natężenie pokazuje, ile ładunku faktycznie płynie w danej chwili.
- W Polsce w domowej sieci zwykle pracuje się przy 230 V, ale samo napięcie nie mówi jeszcze, ile energii pobierze urządzenie.
- O tym, jaki będzie prąd, decydują też opór i moc odbiornika.
- Przy pomiarze napięcie mierzy się równolegle, a natężenie szeregowo.
- W fotowoltaice wyższe napięcie pozwala ograniczać prąd, a więc także straty w kablach.
Czym różni się napięcie od natężenia

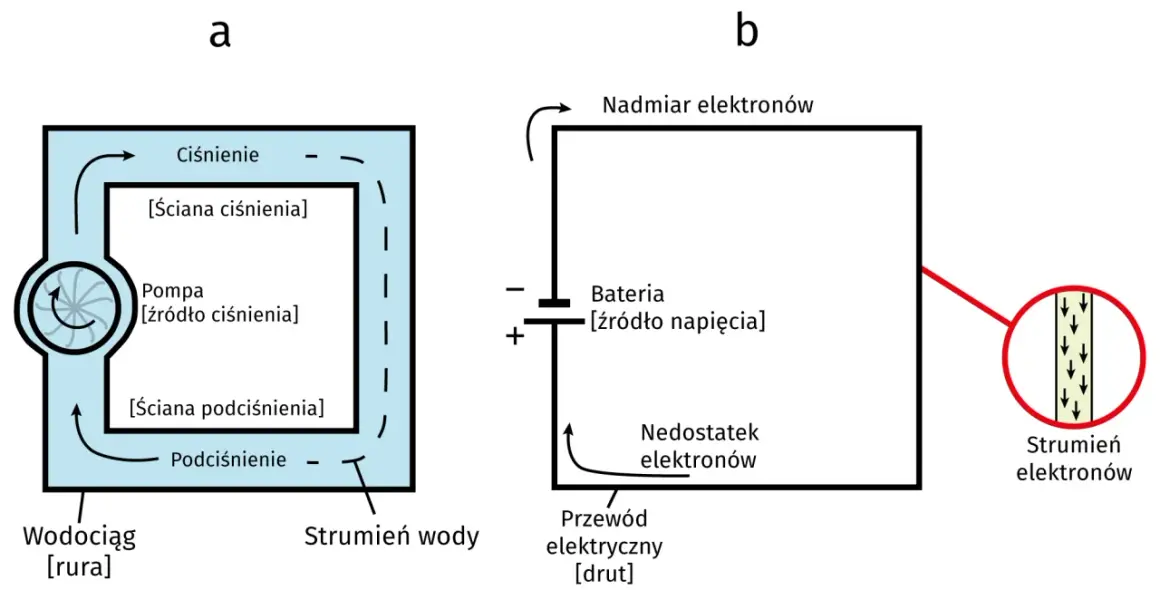

Napięcie to różnica potencjałów między dwoma punktami obwodu. Mówiąc prościej, jest to „siła popychająca” elektrony do ruchu. Natężenie to z kolei tempo przepływu ładunku, czyli informacja o tym, ile prądu płynie przez przewodnik w danej chwili.
Ja lubię tłumaczyć to tak: napięcie jest warunkiem, który umożliwia przepływ, a natężenie jest jego efektem. Jedno bez drugiego w praktyce niewiele mówi o zachowaniu całego układu. Dlatego sama etykieta „12 V” albo „10 A” nie wystarczy, jeśli nie wiadomo, do czego odnosi się urządzenie.
| Wielkość | Symbol | Jednostka | Co opisuje | Jak myśleć o tym praktycznie |
|---|---|---|---|---|
| Napięcie | U | V | Różnicę potencjałów między punktami obwodu | To, co „napędza” przepływ energii |
| Natężenie | I | A | Ilość ładunku przepływającego w czasie | To, jak duży jest realny przepływ |
| Opór | R | Ω | Przeszkodę dla przepływu prądu | To, co ogranicza natężenie |
| Moc | P | W | Tempo poboru lub oddawania energii | To, ile „roboty” wykonuje urządzenie |
W praktyce ta tabela jest ważniejsza niż definicje z podręcznika, bo pokazuje zależności. Jeśli chcesz naprawdę zrozumieć elektrykę, warto przejść od samych pojęć do tego, jak pracują razem w jednym obwodzie.
Jak oba parametry łączą się w obwodzie
Najprostszy punkt odniesienia to prawo Ohma, czyli wzór U = I × R. Z tego wynika, że przy danym oporze wyższe napięcie powoduje wyższe natężenie, a przy tym samym napięciu większy opór ogranicza przepływ prądu. Właśnie dlatego dwa urządzenia podłączone do tego samego gniazdka mogą pobierać zupełnie inny prąd.
Przykład z codziennego życia jest bardzo prosty. Czajnik o mocy 2300 W podłączony do sieci 230 V pobiera około 10 A, bo 2300 / 230 = 10. Z kolei lampka LED 10 W przy tym samym napięciu pobiera około 0,043 A, czyli 43 mA. To pokazuje, że samo napięcie domowe niczego jeszcze nie przesądza.
Warto też pamiętać o mocy, bo to ona najczęściej mówi, ile energii zużyje odbiornik. Wzór P = U × I jest tu równie ważny. Gdy napięcie jest stałe, większa moc oznacza większe natężenie. Gdy moc jest ta sama, można ją uzyskać przy wyższym napięciu i niższym prądzie albo odwrotnie.
To właśnie ten mechanizm tłumaczy, dlaczego napięcie i natężenie trzeba czytać razem, a nie osobno. Gdy ta zależność jest jasna, dużo łatwiej przejść do pomiarów, bo tam błędy pojawiają się najczęściej.
Jak mierzyć napięcie i natężenie bez pomyłek
Przy pomiarze napięcia i natężenia najważniejsze jest nie tylko to, co pokazuje miernik, ale też jak jest wpięty w obwód. Napięcie mierzy się równolegle do elementu lub źródła zasilania, a natężenie trzeba mierzyć szeregowo, czyli włączając miernik w tor przepływu prądu. To podstawowa różnica, którą początkujący mylą najczęściej.
- Do pomiaru napięcia ustaw multimetr na zakres V odpowiedni dla prądu stałego lub przemiennego.
- Czarną sondę podłącz do gniazda COM, a czerwoną do gniazda oznaczonego V.
- Przyłóż sondy do dwóch punktów obwodu, które chcesz porównać.
- Do pomiaru natężenia przełóż czerwoną sondę do wejścia A lub mA, zależnie od zakresu.
- Rozłącz obwód i wstaw miernik w przerwę, bo prąd musi przez niego przepłynąć.
W praktyce najbezpieczniej zaczynać od najwyższego zakresu pomiarowego. Przy pomiarze natężenia trzeba być szczególnie ostrożnym, bo błędne wpięcie miernika może spowodować przepalenie bezpiecznika w mierniku, a w skrajnym przypadku zwarcie. Przy gniazdku 230 V nie warto improwizować, jeśli nie masz pewności co do ustawień i sposobu podłączenia.
Przy bateriach, zasilaczach i panelach PV dochodzi jeszcze jedna rzecz: czy mierzysz prąd stały, czy przemienny. To nie detal, tylko podstawowa różnica, bo zły tryb pomiaru da nieprawidłowy wynik. Z tego prostego powodu pomiar jest świetnym testem zrozumienia obwodu, ale też miejscem, gdzie teoria od razu spotyka się z praktyką.
Dlaczego to ma znaczenie w fotowoltaice i domowej instalacji
W instalacji fotowoltaicznej ta zależność jest szczególnie widoczna, bo moduły PV wytwarzają prąd stały, a domowa sieć i większość odbiorników pracuje na prądzie przemiennym. Falownik zamienia więc DC z paneli na AC dla domu, firmy albo oddawania energii do sieci. Już sam ten etap pokazuje, że napięcie i natężenie nie są tylko szkolnym tematem, ale podstawą całej pracy systemu.
W fotowoltaice opłaca się myśleć o napięciu nieco inaczej niż w zwykłym kontakcie. Łączenie modułów szeregowo podnosi napięcie stringu, a to pozwala ograniczać prąd dla tej samej mocy. Mniejszy prąd oznacza mniejsze straty na przewodach, bo straty rosną wraz z kwadratem natężenia. To jeden z powodów, dla których projekt instalacji PV nie może opierać się wyłącznie na sumie watów z katalogu.
| Połączenie | Co rośnie | Co to daje w praktyce |
|---|---|---|
| Szeregowe | Napięcie | Pomaga osiągnąć zakres pracy falownika i ograniczyć prąd w gałęzi |
| Równoległe | Natężenie | Zwiększa dostępny prąd, ale wymaga grubszego okablowania i dobrej ochrony |
To bardzo praktyczne przy prostym porównaniu: ta sama moc 4 kW przy 230 V to około 17,4 A, a przy 48 V byłoby to już ponad 83 A. Taki skok robi ogromną różnicę dla przewodów, zabezpieczeń i spadków napięcia. Dlatego w projektowaniu instalacji, również tej z magazynem energii, nie wystarczy patrzeć na „moc systemu” w oderwaniu od napięcia roboczego.
Jeśli ktoś rozumie ten mechanizm, dużo łatwiej ocenia, dlaczego falownik ma określony zakres napięcia wejściowego, a MPPT, czyli układ śledzenia punktu mocy maksymalnej, stara się znaleźć taki punkt pracy paneli, w którym układ oddaje najwięcej energii. Właśnie tutaj teoria zamienia się w oszczędność na kablach i lepszą sprawność całego systemu.
Najczęstsze błędy przy interpretacji tych pojęć
Najczęstszy błąd polega na tym, że napięcie traktuje się jak synonim mocy. To nie działa, bo urządzenie o tym samym napięciu może pobierać zupełnie inny prąd, a więc mieć inną moc. Dwóch odbiorników 230 V nie porównuje się więc po samym napięciu, tylko po pełnych parametrach pracy.
- Mylenie napięcia z „siłą prądu” - napięcie jest różnicą potencjałów, nie natężeniem.
- Zakładanie, że większe ampery zawsze oznaczają lepszy sprzęt - czasem oznaczają po prostu większe obciążenie.
- Ignorowanie mocy - 12 V i 10 A daje 120 W, a 230 V i 2 A daje już 460 W.
- Porównywanie urządzeń bez sprawdzenia rodzaju prądu - AC i DC to dwa różne światy.
- Wpinanie miernika „na oko” - przy pomiarze natężenia to prosta droga do błędu albo uszkodzenia miernika.
Ja zwykle zwracam uwagę na jeszcze jedną rzecz: urządzenie nie „wpycha” do siebie określonej liczby amperów tylko dlatego, że zasilacz je oferuje. Pobiera tyle prądu, ile wynika z jego konstrukcji, napięcia pracy i obciążenia. To szczególnie ważne przy ładowarkach, elektronice użytkowej i systemach zasilanych z baterii.
Gdy ten błąd zniknie, reszta układanki staje się o wiele prostsza. Zostaje już tylko pytanie, co dokładnie sprawdzać przed zakupem, montażem albo pomiarem.
Co sprawdzić, zanim ocenisz urządzenie albo instalację
Jeśli chcesz szybko i poprawnie ocenić sprzęt elektryczny, zacznij od trzech rzeczy: napięcia pracy, dopuszczalnego natężenia i mocy. Dopiero potem patrz na opisy marketingowe, dodatkowe funkcje i deklaracje producenta. W praktyce to właśnie te parametry mówią, czy urządzenie pasuje do obwodu i czy będzie działało stabilnie.
Warto zapamiętać prostą kolejność:
- najpierw sprawdź, czy układ pracuje na AC czy DC;
- potem porównaj napięcie nominalne z wymaganiami odbiornika;
- następnie oceń natężenie, czyli to, ile prądu popłynie przy danym obciążeniu;
- na końcu sprawdź moc i to, czy instalacja ma odpowiednie zabezpieczenia oraz przewody.
W instalacji PV ta sama zasada działa bez wyjątków. Najpierw trzeba wiedzieć, jaki zakres napięcia akceptuje falownik, potem jaki prąd popłynie w stringu, a dopiero później rozmawiać o wydajności całego systemu. Jeśli chcesz uprościć sobie ten temat do jednego zdania, zapamiętaj: napięcie mówi, co napędza przepływ, natężenie pokazuje, ile tego przepływu naprawdę płynie, a moc i opór dopowiadają, jak układ zachowa się w praktyce.
