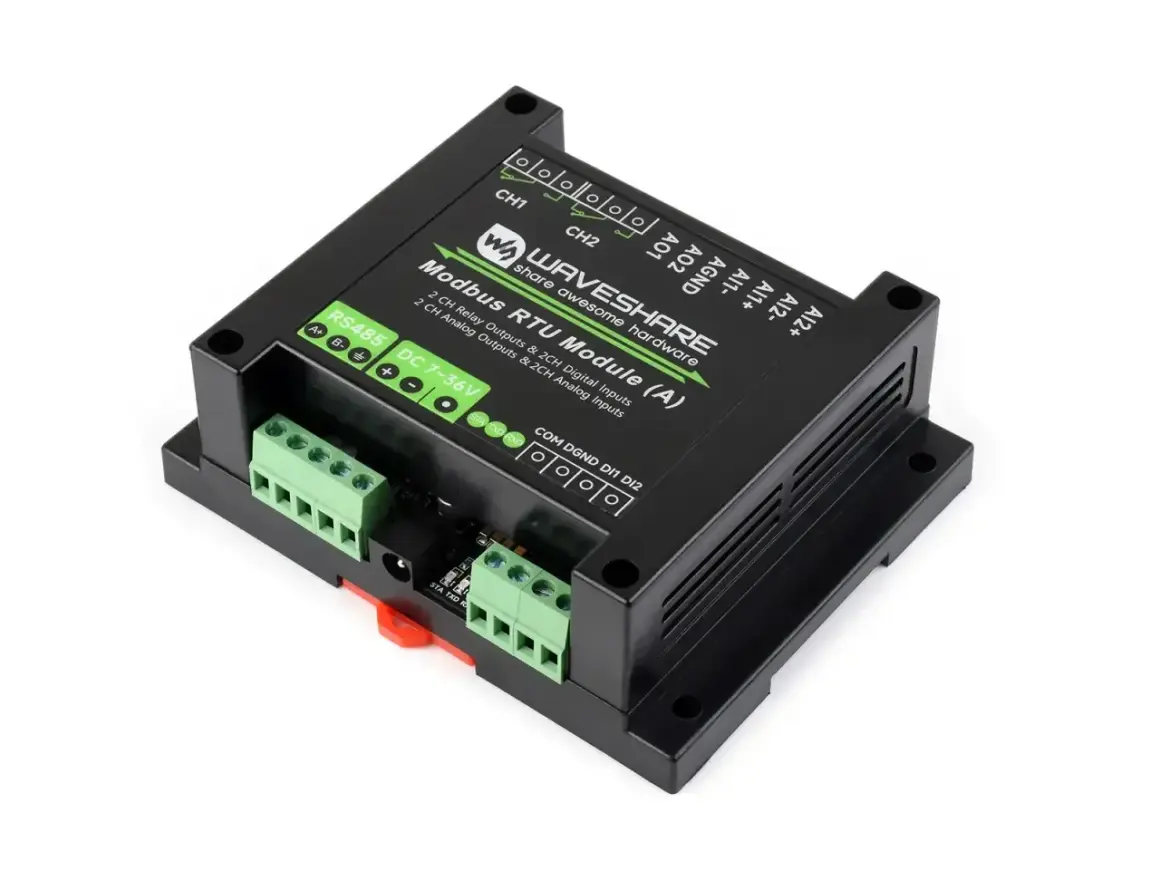

Modbus RTU w praktyce - adresacja, ramki i RS-485

W systemach automatyki i monitoringu liczy się połączenie prostoty z przewidywalnością, a właśnie dlatego Modbus RTU nadal jest tak często wybierany. Ten wariant komunikacji szeregowej dobrze pasuje do falowników, liczników energii, sterowników PLC i modułów I/O, bo pozwala zbierać dane stabilnie po niedrogiej magistrali. Najczęściej problem nie leży w samym protokole, tylko w adresacji, ustawieniach portu i okablowaniu, więc właśnie na tym skupiam się w tym tekście.

Czym jest komunikacja w trybie RTU i kiedy ma sens

W praktyce to warstwa komunikacji szeregowej, która przesyła dane w prostych, krótkich ramkach i nie wymaga rozbudowanej infrastruktury sieciowej. W dokumentacji standardu spotkasz nowsze nazewnictwo client/server, ale w terenie nadal często mówi się po staremu o masterze i slave’ach; sens pozostaje ten sam: jedno urządzenie zadaje pytanie, a drugie odpowiada. Jak podaje Modbus Organization, do nowych wdrożeń serialnych należy używać aktualnego przewodnika dla linii szeregowej, bo starszy opis over serial line jest traktowany jako legacy.

Ja wybieram ten wariant wtedy, gdy zależy mi na prostym, odpornym i tanim połączeniu między urządzeniami. Najczęściej robię to w układach z falownikiem, licznikiem energii, sterownikiem lub bramką danych, czyli tam, gdzie nie potrzebuję pełnej sieci Ethernet, tylko pewnego odczytu i ewentualnie prostego zapisu parametrów. Fizycznie najczęściej używa się RS-485 w układzie dwuprzewodowym, a RS-232 zostaje raczej do krótkich połączeń punkt-punkt.

To rozwiązanie ma sens szczególnie wtedy, gdy ważniejsze są odporność na zakłócenia, prosty montaż i łatwe diagnozowanie niż wysoka przepustowość. Właśnie dlatego tak często widzę je w automatyce budynkowej i monitoringu energii, gdzie komunikacja ma działać długo, a nie robić wrażenie na papierze. Z tego miejsca naturalnie przechodzę do tego, co w tej komunikacji naprawdę decyduje o sukcesie: ramki, timingu i ustawień portu.

Jak wygląda ramka i które ustawienia naprawdę mają znaczenie

Ramka w trybie RTU ma prostą budowę: adres urządzenia, kod funkcji, dane i CRC, czyli kontrolę poprawności. Po stronie odbiornika kluczowa jest cisza między ramkami, która musi trwać co najmniej 3,5 znaku, a jeśli pomiędzy dwoma znakami pojawi się przerwa dłuższa niż 1,5 znaku, ramka jest uznawana za niepełną i powinna zostać odrzucona. W praktyce oznacza to, że komunikat musi iść jako ciągły strumień, bez przypadkowych pauz po drodze.

Warto zapamiętać jeszcze trzy rzeczy, bo one najczęściej robią różnicę przy uruchomieniu:

• Parzystość i stop bits muszą być identyczne po obu stronach. Standard dopuszcza EVEN, ODD i brak parzystości, przy czym bez parzystości trzeba zwykle dodać dodatkowy bit stopu.
• CRC jest zapisywane w kolejności low byte, potem high byte, więc w logach często wygląda odwrotnie niż ktoś oczekuje na pierwszy rzut oka.
• Prędkość transmisji musi być zgodna z konfiguracją urządzeń; w specyfikacji bazowej domyślne jest 9600 b/s, a 19200 b/s jest również rekomendowane.

W dokumentacji protokołu pojawia się też limit 256 bajtów dla ramki RTU, co ma znaczenie przy większych odczytach i przy projektowaniu mapy danych. Ja zwykle traktuję to jako sygnał ostrzegawczy: jeśli jedna ramka ma próbować zrobić za dużo, szybciej pojawią się błędy, opóźnienia albo niestabilność. Skoro sama ramka jest już jasna, warto przejść do tego, co czytamy z urządzeń, bo tam najczęściej zaczynają się praktyczne pomyłki.

Adresy, rejestry i funkcje, które najczęściej czyta monitoring

W tej rodzinie protokołów adresowanie bywa mylące, bo dokumentacja urządzenia i sam telegram nie zawsze używają tego samego zapisu. W magistrali adresy urządzeń mieszczą się w zakresie 1-247, a adres 0 jest zarezerwowany dla broadcastu. Broadcast działa tylko dla komend zapisu i nie zwraca odpowiedzi, więc nie nadaje się do potwierdzania odczytów. To ważne, bo wiele problemów z uruchomieniem zaczyna się właśnie od założenia, że „urządzenie na pewno odpowie”, choć w danym trybie odpowiedź nie jest w ogóle przewidziana.

Najczęściej używane kody funkcji to odczyt cewek, odczyt wejść dyskretnych, odczyt rejestrów pomiarowych, odczyt i zapis holding registers oraz operacje na wielu bitach lub wielu rejestrach. W monitoringu energii najważniejsze są zwykle odczyty, ale przy uruchamianiu instalacji potrafi się też przydać zapis jednego parametru, na przykład trybu pracy albo progu alarmu. To właśnie tutaj dużo osób wpada w pułapkę numeracji: to, co w instrukcji widać jako 40001, często jest tylko etykietą, a w zapytaniu należy podać przesunięcie względne, a nie absolutny numer z tabeli.

Przeczytaj również: Mostek H - Sterowanie silnikiem DC. Dobierz, uniknij błędów.

Dlaczego liczby 32-bitowe bywają kłopotliwe

Rejestr Modbus ma 16 bitów, więc liczby 32-bitowe, w tym wartości zmiennoprzecinkowe, zajmują dwa kolejne rejestry. To samo dotyczy wielu liczników energii i falowników, które podają jedną wartość mocy lub energii jako parę rejestrów. Problem polega na tym, że standard nie narzuca jednej, uniwersalnej kolejności bajtów dla wszystkich producentów, więc w praktyce trzeba sprawdzić dokumentację urządzenia i potwierdzić, czy dane są zapisane w układzie AB CD, CD AB albo jeszcze innym.

Ja zawsze traktuję ten etap jako obowiązkowy, bo błędna kolejność bajtów potrafi dać liczby, które wyglądają „prawie dobrze”, ale są kompletnie fałszywe. Jeśli odczyt energii pokazuje absurdalny wynik, to zanim uznam winę po stronie urządzenia, sprawdzam właśnie skalowanie i kolejność słów. Skoro wiadomo już, co czytać, trzeba jeszcze zadbać o to, jak to fizycznie połączyć, bo na magistrali wiele problemów jest czysto elektrycznych.

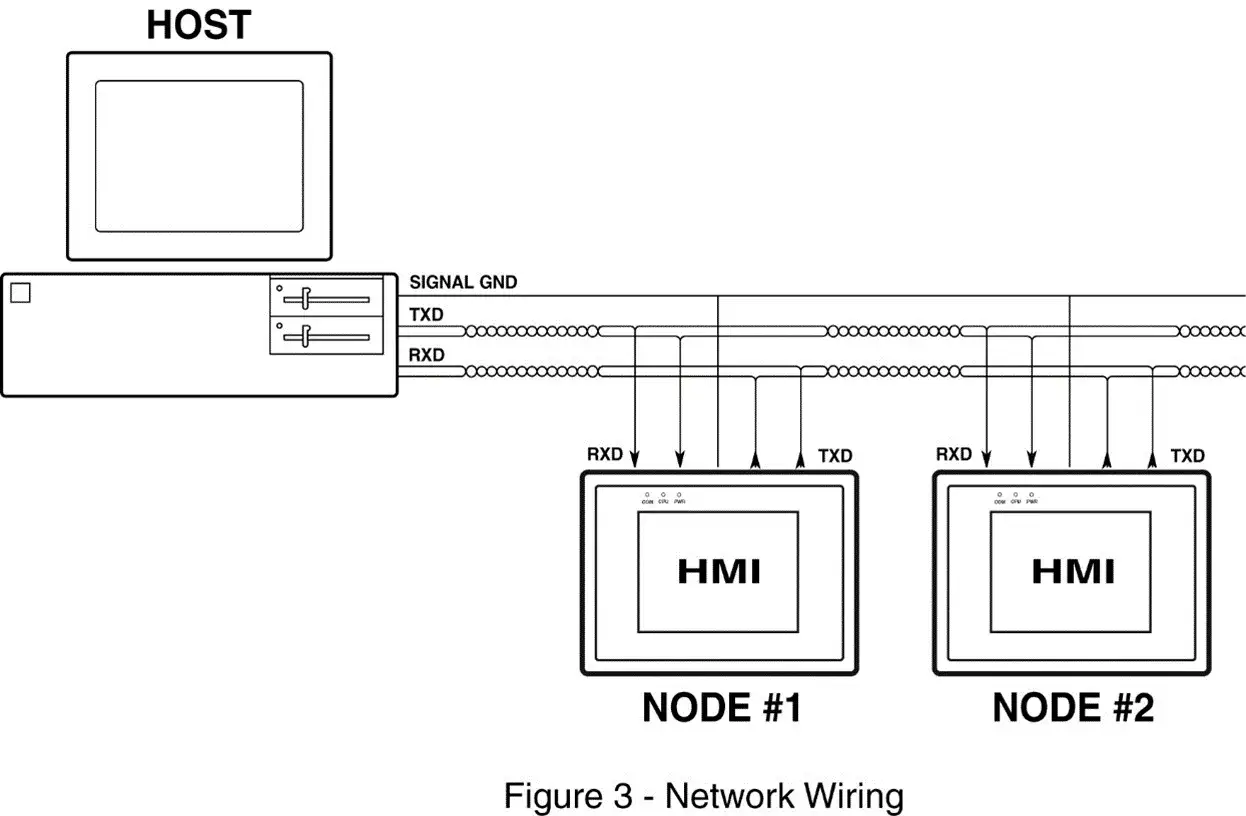

Jak prowadzić magistralę RS-485, żeby nie walczyć z zakłóceniami

Najlepsze wdrożenia, które widziałem, są zaskakująco nudne: krótka, logiczna magistrala, poprawna terminacja i brak niepotrzebnych odgałęzień. W specyfikacji dla linii szeregowej najczęściej stosuje się RS-485 w wersji 2-przewodowej, a na jednej magistrali bez repeatera dopuszcza się 32 urządzenia. To nie znaczy, że zawsze trzeba zbliżać się do tej granicy, bo realny limit zależy jeszcze od obciążenia jednostkowego transceiverów, długości przewodu i jakości instalacji.

Praktycznie patrzę na to tak:

• Terminacja powinna być na obu końcach magistrali, a jej wartość trzeba dobrać do sprzętu i dokumentacji urządzeń.
• Topologia powinna przypominać linię, nie gwiazdę; krótkie odgałęzienia są do zaakceptowania, ale długie „ramiona” zaczynają wprowadzać odbicia.
• Polaryzacja ma znaczenie, gdy magistrala pracuje w trudniejszych warunkach i trzeba ustabilizować stan spoczynkowy linii.
• RS-232 zostawiam wyłącznie do krótkich połączeń punkt-punkt, bo to nie jest najlepszy wybór na rozbudowany monitoring.

W obiektach z falownikami i licznikami energii najczęściej wygrywa jeden porządny trunk kablowy poprowadzony od urządzenia do urządzenia, zamiast przypadkowego rozgałęziania przewodów w szafie. Ja wolę poświęcić chwilę więcej na ułożenie magistrali niż później szukać błędu, który ujawnia się tylko w godzinach największego obciążenia. Kiedy warstwa fizyczna jest już opanowana, sensownie jest porównać sam tryb RTU z innymi wariantami komunikacji, żeby wiedzieć, kiedy naprawdę ma przewagę.

Modbus RTU, ASCII czy TCP w praktyce

Wybór nie sprowadza się do gustu, tylko do architektury całego systemu. Dla nowych wdrożeń szeregowych zwykle stawiam na RTU, bo jest prostszy i lepiej wspierany w typowych urządzeniach przemysłowych. ASCII przydaje się głównie w starszych instalacjach, gdzie zgodność z legacy jest ważniejsza niż szybkość, a TCP wchodzi do gry wtedy, gdy cały system i tak działa w sieci Ethernet. Właśnie tak to opisuje dokumentacja Modbusu: serial line guide jest rekomendowany dla nowych implementacji, a starszy opis over serial line pozostaje dla przypadków legacy.

Jeśli projekt wychodzi poza lokalną magistralę i zaczyna dotykać sieci firmowej, patrzę też na bezpieczeństwo całego łańcucha. Modbus Organization opisuje osobny Modbus Security oparty na TLS i certyfikatach X.509v3, więc przy większych instalacjach warto rozważyć, czy zwykły odczyt po sieci nie powinien być dodatkowo osłonięty. To prowadzi już prosto do kolejnego pytania: co najczęściej psuje uruchomienie i jak nie tracić czasu na ślepe zgadywanie.

Najczęstsze błędy podczas uruchamiania i jak je diagnozuję

Ja diagnozę zaczynam zawsze od warstwy fizycznej, bo tam błędy są najtańsze do naprawy. Dopiero później przechodzę do parametrów portu i mapy rejestrów, a na samym końcu sprawdzam interpretację danych. Taka kolejność oszczędza najwięcej czasu, bo bardzo często problem ma banalne źródło.

1. Zły adres urządzenia albo brak unikalności adresów na magistrali. Jeśli kilka urządzeń ma ten sam numer, odpowiedzi stają się losowe albo nie pojawiają się wcale.
2. Niezgodny baud rate, parzystość lub liczba bitów stopu. Wystarczy jedna różnica i komunikacja wygląda jak uszkodzona, choć winny jest tylko profil portu.
3. Odwrócone przewody A/B lub źle dobrana terminacja. W RS-485 to klasyka, szczególnie po pracach serwisowych.
4. Źle wybrany typ rejestru. Czasem ktoś czyta holding registers zamiast input registers i później dziwi się, że dane nie mają sensu.
5. Błędne skalowanie i kolejność bajtów. Wartość może być poprawnie odczytana technicznie, ale nadal pokazywać śmieci, jeśli urządzenie zapisuje liczby 32-bitowe w innej kolejności niż oczekuje system nadrzędny.
6. Za szybkie odpytywanie. Gdy monitoring żąda danych zbyt często, magistrala zaczyna pracować na granicy i pojawiają się timeouty, których przy wolniejszym cyklu by nie było.

Najlepsza metoda diagnostyczna jest prosta: jeden urządzenie, jeden odczyt, jeden znany rejestr i pełna kontrola nad parametrami. Jeśli to działa, dopiero wtedy dokładam kolejne punkty pomiarowe i zaczynam testować obciążenie magistrali. Dzięki temu łatwiej oddzielić problem protokołu od problemu instalacyjnego, a to już ostatni krok przed praktycznym wdrożeniem w systemie energetycznym.

Co sprawdzam przed podłączeniem falownika, licznika i sterownika

W instalacjach fotowoltaicznych i w monitoringu energii najwięcej czasu potrafi zniknąć nie na samej komunikacji, tylko na dopasowaniu danych do tego, co system ma później pokazać użytkownikowi. Dlatego przed uruchomieniem zawsze przygotowuję krótką checklistę: mapa rejestrów, jednostki, kolejność bajtów, interwał odczytu, timeouty i zachowanie po błędzie. To nie jest widowiskowe, ale właśnie taka rutyna robi różnicę między działającym systemem a instalacją, do której co tydzień ktoś musi wracać.

• Sprawdzam mapę rejestrów i zapisuję, które wartości są tylko do odczytu, a które można modyfikować.
• Weryfikuję jednostki i skalowanie, bo moc, energia, napięcie i temperatura często są podawane w różnych przeliczeniach.
• Ustalam rytm odpytywania. W monitoringu zwykle wystarcza kilka sekund, a szybsze cykle zostawiam tylko do sterowania lub szybkiej diagnostyki.
• Testuję jedną ścieżkę danych zanim podłączę całą magistralę, dzięki czemu łatwiej wyłapać błąd po stronie urządzenia albo integratora.
• Notuję zachowanie po timeoutach, żeby system nadrzędny wiedział, czy ma ponawiać odczyt, czy zgłaszać alarm.
• Ustalam, kto jest źródłem prawdy dla danego parametru: falownik, licznik czy sterownik, bo w większych układach te same dane potrafią pojawiać się w kilku miejscach.

Jeśli trzymasz się tych kilku zasad, komunikacja szeregowa przestaje być źródłem nerwów, a zaczyna być po prostu solidnym narzędziem do zbierania danych. Właśnie dlatego dobrze skonfigurowany monitoring na magistrali działa latami bez większej obsługi, a to w automatyce i energetyce jest wartość sama w sobie.
