Moc pozorna w układach prądu przemiennego to jedna z tych wielkości, które łatwo zignorować, a potem dobrać urządzenie zbyt słabe albo niepotrzebnie przewymiarowane. W praktyce to właśnie ona mówi, jaki prąd i napięcie musi obsłużyć sprzęt, niezależnie od tego, ile energii zamienia się w realną pracę. Poniżej wyjaśniam, czym jest kVA, jak ją policzyć i kiedy ma znaczenie przy falownikach, UPS-ach, agregatach oraz instalacjach domowych i firmowych.
Najważniejsze informacje o mocy pozornej w praktyce
- kVA oznacza moc pozorną, czyli obciążenie elektryczne widziane przez źródło zasilania w układzie AC.
- kW opisuje moc czynną, a więc energię faktycznie zamienianą na pracę, ciepło lub ruch.
- W prostym modelu S = U × I, a w trójfazie dla układu zrównoważonego S = √3 × U × I.
- Im niższy współczynnik mocy, tym większy prąd i większe kVA przy tej samej mocy użytecznej.
- Ta jednostka ma znaczenie przy doborze falowników, UPS-ów, generatorów, silników i zasilania awaryjnego.
Czym jest moc pozorna i co naprawdę oznacza kVA
Ja zawsze zaczynam od prostego rozróżnienia: w prądzie przemiennym nie wystarczy wiedzieć, ile urządzenie „zużywa” energii. Trzeba jeszcze sprawdzić, ile prądu pobiera i jak ten prąd układa się względem napięcia. Moc pozorna opisuje właśnie ten całkowity „rozmiar” obciążenia elektrycznego.
W uproszczeniu można powiedzieć, że kVA to iloczyn wartości skutecznych napięcia i prądu. W obwodzie sinusoidalnym to bardzo praktyczna wielkość, bo pokazuje, jaką wydajność musi mieć transformator, generator, UPS albo falownik. Jednostka VA oznacza volt-amper, a kVA to po prostu tysiąc VA.

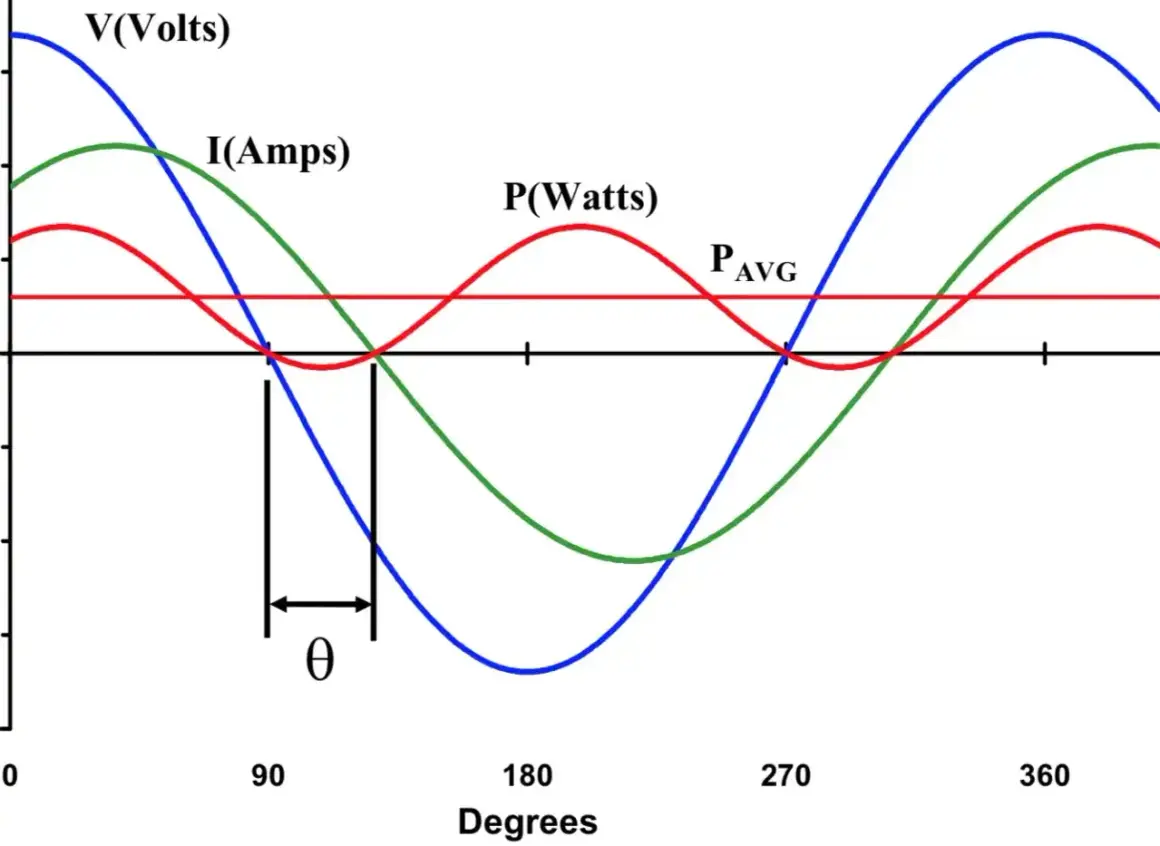

W idealnym obciążeniu rezystancyjnym, na przykład przy grzałce, moc pozorna i czynna są niemal takie same. Przy silnikach, zasilaczach impulsowych albo transformatorach już nie. Tam pojawia się przesunięcie fazowe, a część energii krąży między źródłem a odbiornikiem zamiast zamieniać się w użyteczną pracę.
Najkrótsza wersja jest więc taka: kVA mówi, ile instalacja musi „unieść” od strony elektrycznej, ale nie mówi jeszcze, ile z tego zamienia się w realny efekt użytkowy. Skoro to już jasne, czas policzyć tę wielkość bez zgadywania.
Jak obliczyć ją w praktyce
Do obliczeń wystarczą napięcie, prąd i, jeśli chcesz przejść z kW na kVA, także współczynnik mocy. Warto używać wartości skutecznych, bo właśnie tak opisuje się przebieg sinusoidalny w praktyce instalacyjnej.
| Układ | Wzór | Przykład | Wynik |
|---|---|---|---|
| Jednofazowy | S = U × I | 230 V × 10 A | 2,3 kVA |
| Trójfazowy zrównoważony | S = √3 × U × I | 400 V × 16 A | 11,1 kVA |
| Przeliczenie z mocy czynnej | S = P / cosφ | 8 kW / 0,8 | 10 kVA |
W pierwszym przykładzie obliczenie jest banalne: czajnik lub inne obciążenie jednofazowe przy 230 V i 10 A daje 2,3 kVA. W trójfazie trzeba uwzględnić pierwiastek z trzech, dlatego ten sam prąd przy 400 V daje już 11,1 kVA. To właśnie ten krok najczęściej ginie w prostych kalkulacjach amatorskich.
Jeśli urządzenie ma podaną moc czynną, przeliczam ją przez współczynnik mocy. Przy cosφ = 0,8 instalacja o mocy 8 kW wymaga 10 kVA. Gdy cosφ spada, prąd rośnie, a wraz z nim wymagania wobec kabli, zabezpieczeń i źródła zasilania. To prowadzi prosto do najważniejszego porównania: kVA nie jest tym samym co kW ani kVAr.
Jak odróżnić kVA od kW i kVAr

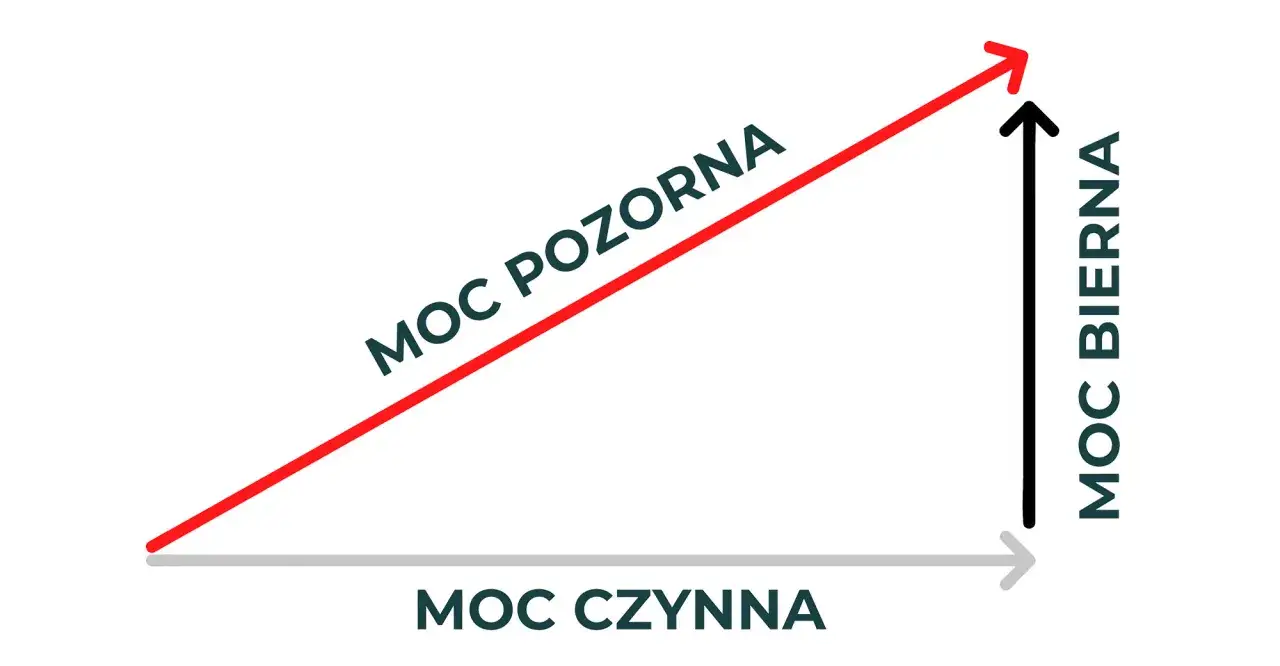

W praktyce trzy wielkości tworzą tzw. trójkąt mocy. kW to moc czynna, czyli ta, która wykonuje realną pracę. kVAr to moc bierna, związana z polem magnetycznym i elektrycznym w odbiornikach indukcyjnych oraz pojemnościowych. kVA jest mocą pozorną, czyli ich wektorową sumą w klasycznym modelu sinusoidalnym.
| Wielkość | Symbol | Jednostka | Co opisuje |
|---|---|---|---|
| Moc czynna | P | kW | Energię zamienianą na użyteczną pracę, ciepło albo ruch |
| Moc bierna | Q | kVAr | Energię wymienianą z polem w urządzeniach AC |
| Moc pozorna | S | kVA | Całkowite obciążenie widziane przez źródło zasilania |
Relacja między nimi jest prosta: kW = kVA × cosφ. To właśnie współczynnik mocy decyduje, jak duża część całkowitego obciążenia zamienia się w pracę użyteczną. Przy cosφ równym 1 wszystko się pokrywa, ale w realnych instalacjach taki idealny przypadek zdarza się rzadko.
Przykład jest bardzo czytelny: urządzenie o mocy 10 kVA przy cosφ = 0,9 oddaje około 9 kW mocy czynnej. Przy cosφ = 0,8 będzie to już tylko 8 kW. Ta sama liczba kVA nie zawsze oznacza tę samą realną wydajność, a to ma konsekwencje dla temperatury przewodów, spadków napięcia i doboru zabezpieczeń.
Właśnie dlatego kompensacja mocy biernej potrafi poprawić sytuację, ale nie jest magicznym rozwiązaniem na wszystko. Zmniejsza prąd i kVA przy tym samym kW, jednak przy odbiornikach nieliniowych trzeba jeszcze brać pod uwagę harmoniczne i zalecenia producenta. Teraz warto zobaczyć, gdzie ta różnica naprawdę robi różnicę w domu i firmie.
Gdzie ta jednostka ma znaczenie w fotowoltaice i zasilaniu awaryjnym
W systemach związanych z energią odnawialną kVA pojawia się częściej, niż wielu użytkowników przypuszcza. W dokumentacji falowników, UPS-ów, agregatów prądotwórczych i rozdzielnic ta jednostka bywa ważniejsza niż sama moc w kW, bo pokazuje, czy urządzenie poradzi sobie z prądem i charakterem obciążenia.
- Falowniki i instalacje PV - jeśli producent podaje moc pozorną, to ograniczeniem nie jest wyłącznie energia z paneli, ale także zdolność części AC do oddania prądu przy danym współczynniku mocy. Przy 10 kVA i cosφ 0,9 realna moc czynna wynosi około 9 kW.
- UPS-y - zasilacze awaryjne są często klasyfikowane w kVA, bo muszą obsłużyć jednocześnie moc ciągłą, skoki obciążenia i odbiorniki zasilane impulsowo. To ważne przy serwerach, pompach obiegowych i sterowaniu kotłownią.
- Agregaty prądotwórcze - generator nie może być dobierany wyłącznie po kW, bo przy niskim cosφ szybko dojdzie do przeciążenia prądowego. Tu kVA decyduje o tym, czy urządzenie wystartuje i utrzyma pracę pod obciążeniem.
- Silniki, pompy i sprężarki - przy rozruchu pobór prądu bywa kilka razy wyższy niż w pracy ustalonej, więc sam odczyt mocy znamionowej nie wystarcza. Trzeba sprawdzić też zapas po stronie kVA.
Na tym tle dobrze widać, dlaczego w nowoczesnej instalacji domowej nie wolno patrzeć wyłącznie na rachunek za energię. Możesz mieć te same 8 kW obciążenia, ale jeśli jeden układ pracuje z PF bliskim 1, a drugi z PF 0,7, wymagania wobec źródła i kabli będą zupełnie inne. To szczególnie ważne tam, gdzie fotowoltaika współpracuje z magazynem energii lub zasilaniem awaryjnym.
W praktyce patrzę na to tak: kVA mówi, czy instalacja „udźwignie” układ elektrycznie, a kW mówi, ile naprawdę z niego wyciągniesz. Gdy te dwie liczby się rozjeżdżają, projekt trzeba przemyśleć jeszcze raz. Żeby nie kupić sprzętu z przypadkowym zapasem albo odwrotnie - zbyt słabego, warto dobrać moc po kilku prostych krokach.
Jak dobrać zapas mocy bez przewymiarowania
Najczęstszy błąd polega na tym, że ktoś sumuje tylko moce czynne urządzeń, a potem dziwi się, że zabezpieczenia zadziałały przy rozruchu albo falownik nie oddaje deklarowanej mocy. Ja zwykle idę krok po kroku i dopiero na końcu dobieram urządzenie z lekkim zapasem.
- Zsumuj moc urządzeń, które mają pracować jednocześnie.
- Sprawdź ich współczynnik mocy, a jeśli go nie ma, przyjmij konserwatywne założenie dla danego typu odbiornika.
- Przelicz wynik na kVA według wzoru S = P / cosφ.
- Dodaj zapas: zwykle 15-25% dla stabilnych obciążeń i 25-40% dla silników, pomp lub sprężarek.
- Sprawdź prąd rozruchowy i dopuszczalne przeciążenie chwilowe urządzenia zasilającego.
Te widełki nie są dogmatem, tylko rozsądną praktyką. W prostych obwodach domowych zapas 15-20% zwykle wystarcza. Przy urządzeniach z rozruchem silnikowym czy mocno zmiennym obciążeniem lepiej przyjąć więcej, bo chwilowy skok poboru prądu może być ważniejszy niż moc ciągła.
Drugi błąd to zakładanie, że kompensacja mocy biernej załatwia wszystko. Owszem, poprawia wykorzystanie sieci i zmniejsza kVA, ale nie usuwa problemu zbyt małej mocy źródła, złym doborem przewodów ani krótkotrwałych skoków obciążenia. W instalacjach z elektroniką i falownikami trzeba też brać pod uwagę zniekształcenia przebiegu, bo same kondensatory nie rozwiążą każdego przypadku.
Jeżeli dobierasz system do domu, firmy albo układu z fotowoltaiką, ten etap oszczędza najwięcej pieniędzy. Przewymiarowanie kosztuje, ale niedoszacowanie zwykle kosztuje bardziej, bo wychodzi dopiero wtedy, gdy instalacja ma pracować pod pełnym obciążeniem. Na końcu zostają już tylko szczegóły z tabliczki znamionowej, które często przesądzają o poprawnym wyborze.
Co sprawdzam na tabliczce znamionowej, zanim uznam temat za zamknięty
Na samej liczbie kVA nie kończę analizy. Szukam jeszcze informacji o napięciu, liczbie faz, współczynniku mocy, dopuszczalnym przeciążeniu i trybie pracy ciągłej albo chwilowej. To są detale, które bardzo szybko pokazują, czy urządzenie nadaje się do konkretnego zastosowania.
- kVA i kW - pozwalają od razu ocenić, czy sprzęt ma zapas na realne obciążenie.
- PF lub cosφ - mówi, jak efektywnie urządzenie wykorzystuje pobieraną energię.
- Jedno- czy trójfazowe zasilanie - wpływa na sposób liczenia i na rozkład obciążenia.
- Moc ciągła i chwilowa - szczególnie ważna przy UPS-ach, agregatach i silnikach.
- Warunki pracy - temperatura otoczenia, wentylacja i dopuszczalne przeciążenie potrafią zmienić realną wydajność.
Jeśli mam to sprowadzić do jednego zdania, to patrzę najpierw na kVA, potem na PF, a dopiero na końcu na marketingową etykietę urządzenia. W instalacji elektrycznej, zwłaszcza tej powiązanej z fotowoltaiką lub zasilaniem awaryjnym, taka kolejność zwykle prowadzi do lepszych decyzji niż sam odczyt mocy znamionowej. To właśnie daje najbezpieczniejszą odpowiedź na pytanie, czy sprzęt będzie pracował stabilnie, czy zacznie się dusić przy pierwszym większym rozruchu.
Jeżeli masz przed sobą konkretny falownik, UPS, generator albo silnik, zacznij od przeliczenia kW na kVA i sprawdzenia PF. To prosty krok, ale często rozstrzyga o tym, czy instalacja będzie działać komfortowo, ekonomicznie i bez nerwowych niespodzianek.
