W instalacji antenowej to niewielki układ decyduje, czy sygnał z anteny trafi do kabla bez zbędnych strat i bez sztucznego podbijania poziomu. Chodzi o symetryzator antenowy, czyli prosty transformator dopasowujący wyjście symetryczne anteny do niesymetrycznego kabla koncentrycznego. W tym tekście wyjaśniam, jak działa, kiedy ma sens, jak go dobrać i jak odróżnić go od wzmacniacza.
Najważniejsze informacje w skrócie
- Dopasowanie impedancji ogranicza straty, ale nie zwiększa mocy sygnału.
- Najczęściej chodzi o połączenie anteny 300 Ω z kablem 75 Ω.
- Element dopasowujący działa pasywnie, więc nie wymaga zasilania.
- Przy poprawnym doborze tłumienie jest małe, zwykle na poziomie poniżej 1,5 dB.
- Wzmacniacz i układ dopasowujący rozwiązują dwa różne problemy.
- Jeśli odbiór nadal jest niestabilny, najpierw sprawdza się kabel, złącza i ustawienie anteny.
Jak działa układ dopasowujący w antenie
Najprościej mówiąc, taki element łączy dwa różne światy: wyjście symetryczne anteny i niesymetryczny kabel koncentryczny. W praktyce odpowiada za zmianę impedancji, czyli dopasowanie „oporu” widzianego przez sygnał do wartości, z którą reszta instalacji pracuje najczyściej. Ja traktuję to jak tłumacza na styku dwóch standardów, a nie jak urządzenie, które ma cokolwiek wzmacniać.
W typowej instalacji TV spotyka się połączenie 300 Ω po stronie anteny i 75 Ω po stronie kabla. Bez takiego dopasowania sygnał odbija się od granicy dwóch różnych impedancji, a część energii zamiast iść do odbiornika wraca w stronę anteny. W uproszczeniu taka różnica daje około 4:1 SWR, więc problem nie jest kosmetyczny, tylko realnie wpływa na jakość odbioru.

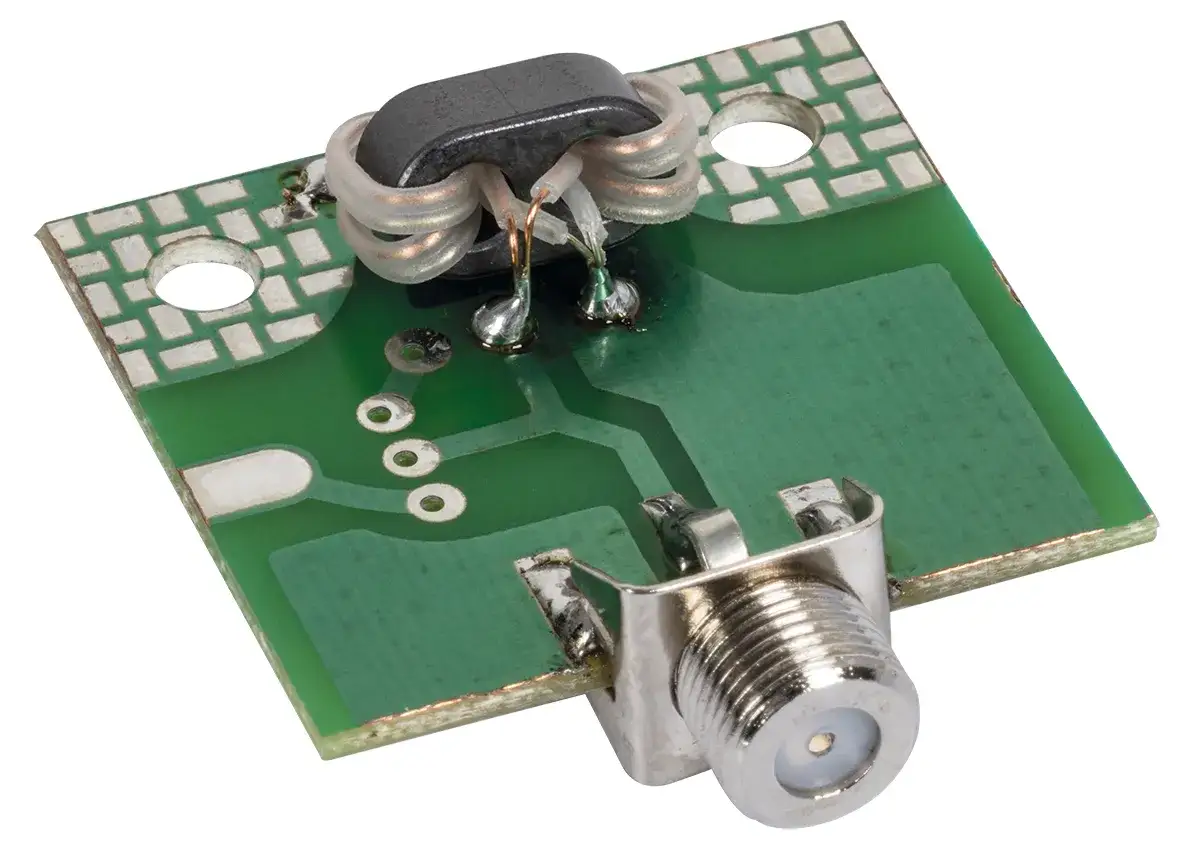

Technicznie najczęściej robi to mały transformator. Starsze konstrukcje bywają oparte na rdzeniu ferrytowym, a nowsze rozwiązania potrafią być zrealizowane w formie płytki drukowanej. Dobra wiadomość jest taka, że poprawnie dobrany układ ma zwykle niewielkie tłumienie i nie wymaga osobnego zasilania. To prowadzi do pytania, kiedy faktycznie warto go użyć, a kiedy nie wniesie nic poza kolejnym punktem połączenia.
Kiedy ten element jest potrzebny, a kiedy lepiej go pominąć
Nie każda antena wymaga dodatkowego dopasowania, bo część modeli ma je już wbudowane. W praktyce patrzę na to w pierwszej kolejności przez pryzmat wyjścia anteny i rodzaju kabla, a dopiero później przez siłę sygnału. Jeśli problem jest po stronie geometrii połączenia, sam wzmacniacz zwykle nie pomaga.
| Sytuacja | Co zwykle robię | Dlaczego |
|---|---|---|
| Anteny z wyjściem symetrycznym 300 Ω | Dodaję układ dopasowujący | Kabel koncentryczny 75 Ω wymaga przejścia między różnymi standardami |
| Anteny z wyjściem 75 Ω | Nie dokładam nic na siłę | Dopasowanie jest już rozwiązane w samej konstrukcji |
| Anteny aktywne ze wzmacniaczem | Sprawdzam instrukcję producenta | Tor sygnałowy może mieć własny układ dopasowania |
| Odbiór jest słaby z powodu odległości od nadajnika | Najpierw ustawiam antenę, potem myślę o wzmocnieniu | Sam brak mocy sygnału to inny problem niż niedopasowanie |
Jeżeli masz w domu klasyczną antenę pasywną i kabel koncentryczny, układ dopasowujący jest często najbardziej sensownym i najtańszym elementem toru. Gdy jednak antena już pracuje na 75 Ω albo system jest fabrycznie aktywny, dokładanie kolejnej części bywa po prostu zbędne. Z tego miejsca warto przejść do tego, jak wybrać właściwy model, bo tu łatwo kupić nie to, co trzeba.
Jak dobrać właściwy model do swojej instalacji
Dobór nie sprowadza się do samej liczby 300/75. W praktyce sprawdzam trzy rzeczy: pasmo pracy, sposób podłączenia i jakość wykonania. Jeśli któryś z tych punktów nie pasuje do anteny albo miejsca montażu, nawet dobry element może zachowywać się przeciętnie.
Pasmo pracy
Modele bywają wąskopasmowe albo szerokopasmowe. Do starszych lub bardziej wyspecjalizowanych anten wybiera się rozwiązanie dopasowane do konkretnego zakresu, a do typowych instalacji domowych częściej sprawdza się wersja szerokopasmowa obejmująca VHF i UHF. Jeżeli planujesz odbiór kilku multipleksów i masz antenę combo, pasmo ma większe znaczenie niż marketingowa nazwa produktu.
Złącza i sposób montażu
W praktyce liczy się nie tylko to, co układ robi, ale też jak się go wpina. W jednych antenach spotkasz klasyczne połączenie śrubowe, w innych złącze F, a w jeszcze innych gotowy moduł osadzony w puszce antenowej. Im prostszy i pewniejszy montaż, tym mniejsze ryzyko, że z czasem pojawi się korozja, luz albo przypadkowe zwarcie oplotu z żyłą gorącą.
Przeczytaj również: Co mówi elektryk do elektryka? Śmieszne żarty i anegdoty z branży
Tłumienie i jakość wykonania
Dobrze, jeśli strata własna jest mała. W praktyce typowe wartości mieszczą się poniżej 1,5 dB, więc element nie powinien wyraźnie „zjadać” sygnału. Cena też nie musi być zaporowa: proste modele kosztują zwykle kilka złotych, a bardziej wyspecjalizowane wersje są droższe głównie dlatego, że obsługują szersze pasmo, mają lepsze ekranowanie albo wygodniejsze złącza. To naturalnie prowadzi do porównania z urządzeniem, które najczęściej trafia do tego samego koszyka, czyli wzmacniaczem.
Czym różni się od wzmacniacza antenowego
To jedno z najczęstszych nieporozumień. Dopasowanie impedancji i wzmacnianie sygnału nie są tym samym, choć w rozmowie domowej często wrzuca się je do jednego worka. Ja rozdzielam te dwa tematy od razu, bo od tego zależy, czy instalacja ma działać stabilnie, czy tylko chwilowo wyglądać lepiej na pasku siły sygnału.
| Kryterium | Układ dopasowujący | Wzmacniacz antenowy |
|---|---|---|
| Główny cel | Zmiana impedancji i przejście z linii symetrycznej na niesymetryczną | Podniesienie poziomu sygnału |
| Zasilanie | Nie wymaga | Zwykle wymaga |
| Najlepsze zastosowanie | Antena 300 Ω połączona z kablem 75 Ω | Sygnał jest poprawnie odebrany, ale za słaby na długi tor lub rozgałęzienie |
| Ryzyko | Niewielkie, jeśli pasmo i złącza się zgadzają | Możliwe przesterowanie, szum i podatność na zakłócenia |
| Co naprawia | Niedopasowanie | Zbyt niski poziom sygnału |
W skrócie: jeśli problemem jest zła zgodność anteny z kablem, wzmacniacz nie rozwiąże sprawy. Może nawet pogorszyć sytuację, bo podbije również to, czego nie chcesz wzmacniać, czyli szum i zakłócenia. Gdy już wiadomo, co wybrać, zostaje montaż, a tam nawet drobny błąd potrafi zepsuć cały efekt.
Jak go zamontować i nie pogorszyć odbioru
Przy montażu nie szukałbym „magii”, tylko porządku. Najlepszy układ dopasowujący przegrywa z wilgocią, kiepskim stykiem i źle założonym złączem. Dlatego w terenie idę zawsze tą samą kolejnością.
- Wyłączam zasilanie, jeśli w instalacji jest jakikolwiek wzmacniacz lub zasilacz antenowy.
- Sprawdzam stan przewodów przy puszce antenowej i usuwam ślady utlenienia albo nadłamane żyły.
- Podłączam przewody zgodnie z instrukcją anteny, bez skracania ich „na siłę” i bez luzów w oponie oplotu.
- Uszczelniam obudowę oraz złącza, bo na dachu woda i mróz robią większą krzywdę niż sam brak dopasowania.
- Po złożeniu instalacji sprawdzam nie tylko poziom, ale też jakość sygnału na odbiorniku.
Jeśli po takim montażu obraz nadal zanika, problem zwykle siedzi gdzie indziej. I właśnie wtedy przydaje się spojrzenie szerzej na całą trasę sygnału, a nie tylko na jeden mały element przy antenie.
Na dachu liczy się nie tylko antena
W praktyce najwięcej kłopotów powoduje nie sam element dopasowujący, ale wszystko dookoła: kabel, złącza, długość trasy, rozgałęźniki i zakłócenia z sąsiednich urządzeń. Jeśli na dachu masz też fotowoltaikę, falownik i przewody DC, dobrze jest prowadzić kabel antenowy z dystansem od tych odcinków. Sam układ dopasowujący nie skasuje zakłóceń, które wchodzą do instalacji z pola elektromagnetycznego albo przez słabe ekranowanie kabla.
- Sprawdzam, czy kabel nie jest zgnieciony, przecięty albo za mocno zagięty.
- Oglądam złącza pod kątem korozji, wilgoci i poluzowanego styku.
- Weryfikuję ustawienie anteny, bo czasem kilka stopni robi większą różnicę niż wymiana osprzętu.
- Ograniczam liczbę rozgałęźników, jeśli nie są naprawdę potrzebne.
- Oddzielam okablowanie antenowe od przewodów zasilających i od falownika PV, jeśli instalacja obejmuje także fotowoltaikę.
Gdy instalacja jest zrobiona porządnie, ten niewielki element robi dokładnie to, czego od niego oczekuję: dopasowuje antenę do kabla, nie wymaga zasilania i nie udaje wzmacniacza. To najprostszy sposób, żeby w domowej antenie mniej walczyć z odbiorem, a więcej po prostu go mieć.
