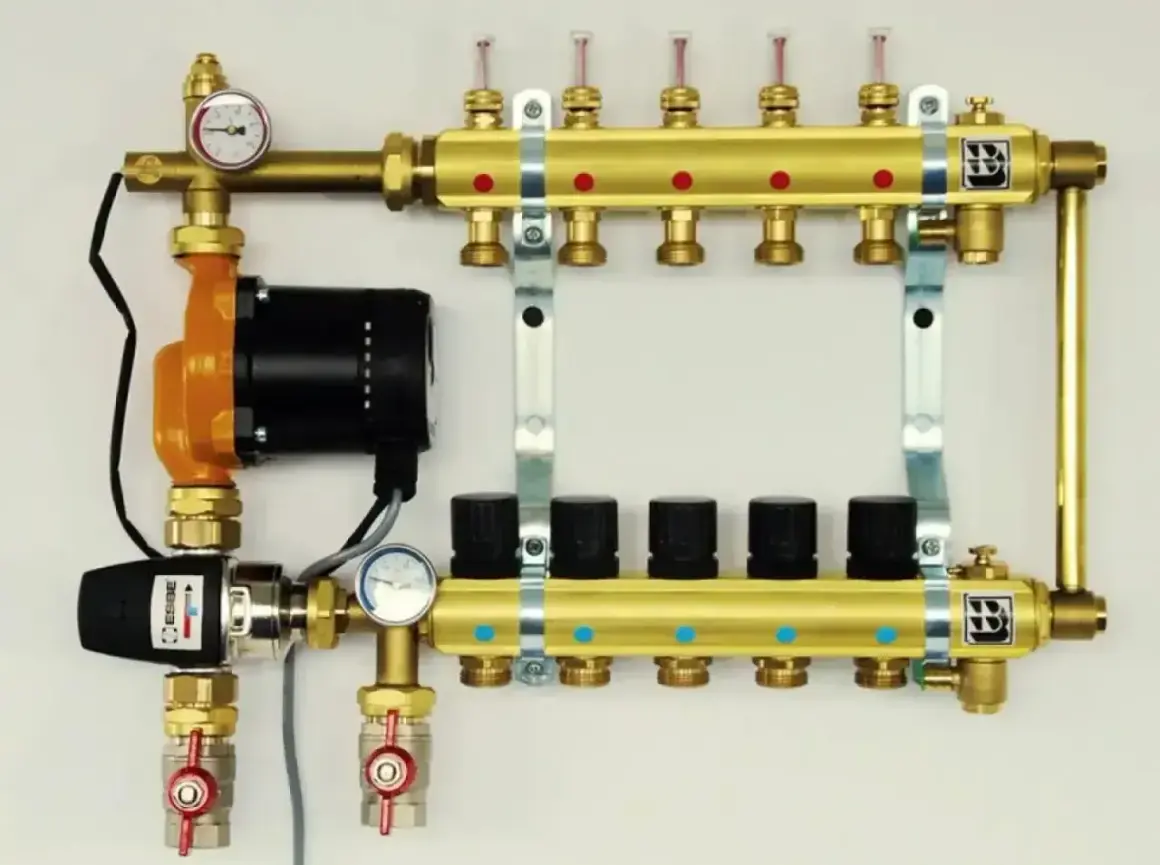

W instalacji grzewczej niewielka korekta na zaworze potrafi wyraźnie zmienić komfort, zużycie energii i stabilność pracy pompy. W praktyce pytanie, jak ustawić zawór trójdrożny Afriso, sprowadza się do dwóch rzeczy: rozpoznania typu zaworu i ustawienia go pod konkretny obieg, a nie „na oko”. Poniżej pokazuję prosty sposób, jak zrobić to bez zgadywania, z uwzględnieniem ogrzewania podłogowego, grzejników i układów z pompą ciepła.
Najpierw rozpoznaj typ zaworu i dopiero potem koryguj pozycję
- W praktyce spotkasz albo mieszacz ARV, albo zawór strefowy AZV, a nie jeden „uniwersalny” element.
- W mieszaczu liczy się skala, pozycja montażu i kierunek przepływu, bo od tego zależy odczyt ustawienia.
- Pełny zakres pracy zaworu to zwykle 90°, więc regulacja powinna być mała i kontrolowana.
- Jeśli pracuje siłownik, docelową temperaturę ustawia sterownik, a pokrętło pełni rolę pomocniczą.
- Najczęstsze błędy to odpowietrzenie „na później”, mylenie skali i zbyt szybkie kręcenie bez pomiaru.
Co naprawdę reguluje zawór trójdrożny Afriso i po czym poznać właściwy model
Najpierw rozdzielam dwie sytuacje, bo od tego zależy cała reszta. W układach grzewczych AFRISO najczęściej trafia się na zawór mieszający ARV, który łączy gorącą wodę z zasilania z chłodniejszym powrotem, albo na zawór strefowy AZV, który przełącza obieg zamiast mieszać temperatury. Jeśli ktoś chce ustawić temperaturę na podłogówkę, obieg grzejnikowy albo ochronę powrotu kotła, szuka przede wszystkim mieszacza, a nie prostego przełącznika przepływu.
| Typ zaworu | Co robi | Jak go rozpoznać | Co ustawiasz w praktyce |
|---|---|---|---|
| Mieszacz ARV | Miesza wodę z zasilania i powrotu, żeby uzyskać zadaną temperaturę na obiegu. | Ma pokrętło ze skalą, zwykle 0-10 lub 10-0, a pełny obrót wynosi 90°. | Pozycję pokrętła albo wartość zadaną sterownika. |
| Zawór z siłownikiem ARM | Automatycznie przestawia mieszacz w odpowiedź na regulator. | Na korpusie widać napęd, a nie tylko ręczne pokrętło. | Tryb pracy, kierunek działania i temperaturę zadaną na sterowniku. |
| Zawór strefowy AZV | Przełącza między obiegami, na przykład ogrzewaniem, chłodzeniem albo przygotowaniem c.w.u. | Ma wyraźny wskaźnik położenia i napęd elektryczny. | Nie temperaturę mieszania, tylko logikę przełączania i pozycję spoczynkową. |
To ważne rozróżnienie, bo w zaworze strefowym nie „szukam” idealnej temperatury na skali, tylko poprawnego przełączenia obiegów. Dopiero po takim sprawdzeniu ma sens przejść do przygotowania instalacji i właściwego odczytu ustawienia.
Jak przygotować instalację do regulacji
Zanim dotknę pokrętła, sprawdzam trzy rzeczy: rodzaj zaworu, pozycję montażu i warunki pracy układu. W modelach ARV znaczenie ma to, czy zawór pracuje w pozycji poziomej czy pionowej, bo AFRISO stosuje dwie skale: 0-10 dla montażu poziomego i 10-0 dla pionowego. Wypukły znacznik na pokrętle pokazuje aktualne położenie szybciej niż sama cyfra, więc najpierw patrzę na znak odniesienia, a dopiero potem na liczby.
Sprawdź, czy układ da się w ogóle dobrze ocenić
- Układ powinien być odpowietrzony, bo powietrze potrafi zafałszować odczyt temperatury i przepływu.
- Pompa ma pracować w stabilnym trybie, a nie falować od razu po starcie.
- Warto mieć pod ręką termometr na zasilaniu i powrocie, bo bez tego regulacja opiera się na domysłach.
- Jeśli instalacja pracuje na wodzie z glikolem, trzeba pamiętać, że takie mieszanki są dopuszczalne tylko w określonym zakresie, a nie „z automatu” dla każdego obiegu.
Przeczytaj również: Uszkodzone naczynie przeponowe - objawy, diagnoza i co robić?
Ustal, co ma być efektem regulacji
Inaczej ustawiam obieg podłogowy, inaczej grzejnikowy, a jeszcze inaczej układ chroniący powrót kotła na paliwo stałe. W pompie ciepła szczególnie pilnuję tego, żeby nie podnosić temperatury bez potrzeby, bo każdy dodatkowy stopień zwykle pogarsza sprawność całego systemu. Gdy układ jest już przygotowany, można przejść do samego ustawienia ręcznego.
Jak ustawić ręczny mieszacz krok po kroku
Ręczny zawór ustawiam prosto: zaczynam od środka skali, zwykle około 5, i dopiero potem koryguję o jeden krok naraz. Zakres obrotu wynosi 90°, więc nie ma sensu szarpać pokrętła do oporu ani kręcić nim kilka razy w obie strony, licząc na „trafienie” przypadkiem. Jedna korekta, kilka minut na stabilizację i ponowny odczyt dają lepszy wynik niż chaotyczne przestawianie co minutę.
- Ustaw pokrętło w położeniu pośrednim, jeśli nie masz jeszcze punktu odniesienia.
- Włącz obieg i odczekaj 5-10 minut, aż temperatura zacznie się stabilizować.
- Jeśli zasilanie jest za ciepłe, przesuń pozycję o jedną działkę w stronę mniejszego udziału gorącej wody.
- Jeśli jest za chłodno, przesuń o jedną działkę w przeciwną stronę.
- Po każdej zmianie sprawdź temperaturę zasilania i powrotu, zamiast zgadywać po samym położeniu gałki.
- Gdy trafisz w dobry zakres, zaznacz pozycję lub zapisz ją w notatce serwisowej.
W praktyce najlepiej działa zasada „mało i wolno”, szczególnie w układach z pompą ciepła. Tam celem jest możliwie niska, ale stabilna temperatura, więc nie szukam najwyższego komfortu na pokrętle, tylko najniższej temperatury, która nadal spełnia wymagania obiegu.
| Rodzaj obiegu | Orientacyjny punkt startowy | Co sprawdzam po korekcie |
|---|---|---|
| Ogrzewanie podłogowe | Środek skali, potem delikatnie w stronę niższej temperatury. | Czy podłoga nie przegrzewa się i czy sterownik nie odcina zbyt często. |
| Grzejniki niskotemperaturowe | Środek skali lub lekko po stronie cieplejszej. | Czy pomieszczenia dochodzą do zadanej temperatury bez skoków. |
| Ochrona powrotu kotła | Wyższe położenie, jeśli priorytetem jest utrzymanie ciepłego powrotu. | Czy powrót nie spada za nisko i czy kocioł nie pracuje w niekorzystnych warunkach. |
Jeśli po dwóch lub trzech korektach nadal nie ma efektu, zwykle problem nie leży już w samym ustawieniu. Wtedy sprawdzam dalej hydraulikę całego układu, a nie tylko pozycję zaworu.
Gdy zaworem steruje siłownik, ustawiasz też automatykę
Jeżeli na zaworze pracuje siłownik, ręczne pokrętło przestaje być docelowym ustawieniem, a staje się raczej punktem serwisowym. W napędzie ARM 992 ProClick masz obrót 0/90°, przełączanie między trybem automatycznym i ręcznym oraz diody pokazujące kierunek pracy, więc właściwa regulacja odbywa się przede wszystkim na sterowniku. To szczególnie ważne w pompach ciepła, bo zbyt wysoka temperatura zasilania potrafi obniżyć sprawność szybciej niż drobny błąd na skali.
- ACT 343 ProClick ustawia temperaturę zadaną w zakresie 0-99°C, więc nadaje się do stałego punktu pracy obiegu lub ochrony powrotu.
- ARC 345 ProClick ma sens wtedy, gdy zawór ma reagować pogodowo, a nie trzymać jedną sztywną wartość przez cały sezon.
- Tryb ręczny zostawiam do pierwszego uruchomienia, serwisu i testu, a nie do codziennej pracy instalacji.
- Przy montażu ProClick napęd da się osadzić bez narzędzi, ale to nie zwalnia z kontroli kierunku przepływu i pozycji wyjściowej.
W praktyce najlepszy efekt daje sytuacja, w której pokrętło, siłownik i sterownik nie walczą ze sobą, tylko pracują jako jeden układ. Kiedy to jest uporządkowane, zostaje już tylko wyłapanie błędów, które najczęściej psują regulację.
Najczęstsze błędy, które powodują złą temperaturę
Najwięcej problemów widzę nie w samym zaworze, tylko w tym, jak jest używany. Źle odczytana skala, zły kierunek montażu albo kręcenie bez pomiaru potrafią zepsuć nawet poprawnie dobrany element.
- Mylenie skali 0-10 z 10-0 sprawia, że użytkownik ustawia odwrotną pozycję niż planował.
- Regulacja na zimnym lub zapowietrzonym układzie daje fałszywy obraz pracy zaworu.
- Próba „dokręcenia” poza pełny zakres 90° nie poprawia działania, tylko zwiększa ryzyko uszkodzenia lub rozkalibrowania odczytu.
- Ręczne przestawianie siłownika w czasie normalnej pracy automatyki kończy się niestabilną temperaturą i ciągłym szukaniem pozycji.
- Zbyt duży przepływ lub zła praca pompy powodują szum, świst i wrażenie, że zawór „nie trzyma”, choć problem leży gdzie indziej.
- Traktowanie zaworu strefowego AZV jak mieszacza prowadzi do błędnej diagnozy, bo to urządzenie przełącza obiegi, a nie miesza temperatury.
Ja zawsze zaczynam od podstaw: odpowietrzenia, kierunku przepływu, stabilnej pracy pompy i poprawnego rozpoznania typu zaworu. Dopiero później oceniam, czy trzeba korygować samą pozycję, czy raczej wrócić do hydrauliki całej instalacji.
Po czym poznaję, że ustawienie jest już dobre
Po poprawnej regulacji nie szukam jednego „idealnego” położenia na pokrętle, tylko powtarzalnego efektu w instalacji. Najlepszy znak to stabilna temperatura zasilania, przewidywalny powrót i brak nerwowych skoków po stronie pompy lub siłownika. Jeśli system ma pracować sezonowo, zapisuję pozycję oraz warunki, przy których została uznana za prawidłową, bo to oszczędza czas przy kolejnej korekcie.
- Sprawdzam odczyt po 24 godzinach, a nie tylko zaraz po ustawieniu.
- Porównuję zachowanie układu przy innej pogodzie, bo w automatyce pogodowej różnice bywają wyraźne.
- Oznaczam pozycję zaworu, jeśli wiem, że w sezonie będę wracał do podobnego punktu pracy.
- Jeśli układ nadal „pływa”, szukam problemu w doborze Kvs, przepływie albo sterowaniu, a nie w samym pokrętle.
Jeżeli po dwóch lub trzech korektach efekt nadal nie jest stabilny, nie brnę dalej w przypadkowe ustawienia. W praktyce lepiej wrócić do kierunku montażu, odpowietrzenia, przepływu i automatyki, bo to właśnie te elementy najczęściej decydują, czy zawór trójdrożny Afriso pracuje przewidywalnie, czy tylko maskuje głębszy problem w instalacji.
