W instalacjach grzewczych układ tichelmana pomaga wyrównać przepływy bez żmudnego kryzowania każdego obiegu osobno. W praktyce szczególnie dobrze wypada w systemach niskotemperaturowych, takich jak ogrzewanie podłogowe z pompą ciepła, bo upraszcza hydraulikę i zmniejsza ryzyko nierównomiernego grzania. W tym tekście pokazuję, jak to rozwiązanie działa, kiedy ma sens, gdzie bywa przesadą i na co uważać przy projekcie.
Najważniejsze informacje o odwróconym powrocie w ogrzewaniu
- Idea jest prosta: pierwszy obieg na zasilaniu jest ostatnim na powrocie, więc długości hydrauliczne się wyrównują.
- Największy zysk widać w większych, powtarzalnych instalacjach z podobnymi pętlami lub odbiornikami.
- Pompa ciepła lubi stabilne przepływy i niską temperaturę zasilania, więc takie prowadzenie rur często dobrze z nią współpracuje.
- To nie jest cudowny skrót - przy dużych różnicach długości i oporów nadal potrzebna jest regulacja hydrauliczna.
- W małej instalacji dodatkowa długość rur może nie dać tyle korzyści, ile kosztuje materiału i czasu.
Jak działa układ z odwróconym powrotem

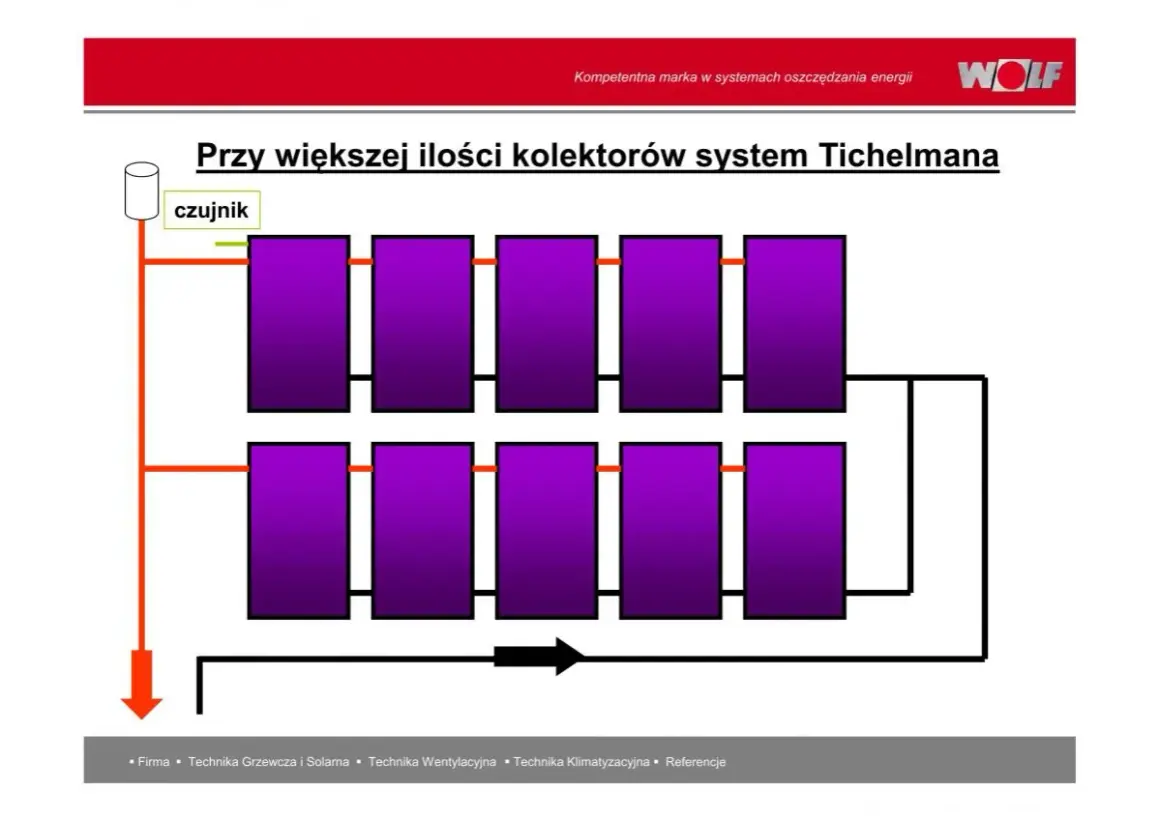

W klasycznym rozdziale czynnika grzewczego pierwsze źródło zasilania zwykle ma najkrótszą drogę, a ostatnie - najdłuższą. W rozwiązaniu Tichelmanna robi się to odwrotnie: pierwszy odbiornik na zasilaniu ma najdłuższy odcinek powrotny, a ostatni - najkrótszy. Efekt jest taki, że suma długości zasilania i powrotu dla każdego obiegu jest zbliżona, a więc opory przepływu wyrównują się niemal „same z siebie”.
To właśnie dlatego hydraulicy mówią o układzie zrównoważonym. Zamiast walczyć z nierównym przepływem przez mocne dławienie zaworów, projektant układa rury tak, by instalacja była bliżej równowagi już na starcie. W dobrze zaprojektowanym systemie oszczędza to czas podczas uruchomienia i ogranicza ryzyko, że jeden obieg będzie przegrzany, a drugi niedogrzany.
Z mojego punktu widzenia największą zaletą tego podejścia nie jest sama elegancja projektu, tylko przewidywalność pracy. Gdy przepływy są bardziej wyrównane, łatwiej utrzymać stabilną temperaturę w strefach grzewczych, a pompa obiegowa nie musi nieustannie nadrabiać błędów w geometrii instalacji. Do tego wrócę jeszcze przy pompach ciepła, bo tam ma to szczególne znaczenie.
Gdzie takie rozwiązanie sprawdza się najlepiej
Największy sens widzę tam, gdzie instalacja ma kilka podobnych, powtarzalnych obiegów. Chodzi zwłaszcza o ogrzewanie podłogowe w większym domu, strefy w budynkach usługowych, hale, ciągi komunikacyjne, a także układy z wieloma grzejnikami rozmieszczonymi symetrycznie. Im bardziej podobne są pętle, tym łatwiej wykorzystać zalety równych oporów przepływu.
To rozwiązanie bywa szczególnie przydatne, gdy instalacja ma pracować długo i spokojnie, bez ciągłych korekt. W praktyce oznacza to systemy, w których właściciel oczekuje równomiernej temperatury, a nie codziennego ręcznego balansowania zaworami. Właśnie dlatego często pojawia się przy ogrzewaniu płaszczyznowym, gdzie każda pętla powinna oddawać ciepło w zbliżony sposób.
Są jednak sytuacje, w których nie warto robić z tego religii projektowej. Jeśli masz mały dom z dwiema lub trzema krótkimi pętlami, a rozdzielacz stoi tuż obok źródła ciepła, korzyść z odwróconego powrotu może być niewielka. Wtedy lepiej dopracować średnice rur, armaturę i regulację, zamiast sztucznie wydłużać trasę przewodów. Następny krok to pytanie, dlaczego przy pompie ciepła ten układ często wypada lepiej niż w instalacji wysokotemperaturowej.
Dlaczego dobrze współpracuje z pompą ciepła
Pompa ciepła najlepiej czuje się w instalacji niskotemperaturowej, gdzie zasilanie zwykle utrzymuje się na poziomie około 30-40°C, a całość pracuje stabilnie i bez gwałtownych skoków obciążenia. Tichelmann nie podnosi COP sam z siebie, ale pomaga utrzymać takie warunki, w których pompa może pracować spokojniej i bardziej przewidywalnie. To ważne, bo sprawność układu zależy nie tylko od samego urządzenia, lecz także od tego, czy instalacja dobrze odbiera ciepło.
W praktyce widzę tu trzy korzyści. Po pierwsze, łatwiej uzyskać podobne przepływy w wielu obiegach, więc nie trzeba wszystkiego ratować kryzowaniem. Po drugie, rozruch instalacji jest prostszy, bo nie zaczynam od walki z jedną przegrzaną pętlą i drugą ledwo ciepłą. Po trzecie, przy układach z rozdzielaczami i wieloma strefami zmniejsza się ryzyko, że pompa będzie pracowała przeciwko nierównym oporom całego systemu.
Ważny niuans: Tichelmann nie zastępuje poprawnego doboru pompy, zaworów i automatyki. Jeśli instalacja ma różne temperatury zasilania, na przykład podłogówkę i grzejniki, nadal potrzebujesz odpowiedniego mieszania lub osobnych obiegów. Sam układ rur nie rozwiąże problemu, jeśli źródło ciepła i odbiorniki są zbyt różne. Dlatego przy projektowaniu patrzę najpierw na całą hydraulikę, a dopiero potem na samą geometrię przewodów.
Jak zaprojektować instalację, żeby naprawdę zyskać
Największy błąd popełnia się wtedy, gdy ktoś traktuje Tichelmanna jak gotowy przepis na każdą instalację. Tak nie działa. Ten układ ma sens tylko wtedy, gdy naprawdę dbasz o podobieństwo obciążeń hydraulicznych i świadomie prowadzisz rury, a nie po prostu „odwracasz powrót” na oko.
Gdy projektuję taki system, trzymam się kilku zasad:
- dbam o możliwie podobne długości i opory poszczególnych obiegów;
- nie mieszam w jednym ciągu odbiorników o skrajnie różnych wymaganiach;
- dobieram średnice rur do realnego przepływu, a nie do przyzwyczajeń z innych instalacji;
- sprawdzam, czy pompa obiegowa ma wystarczający zapas, ale nie jest przewymiarowana;
- zostawiam miejsce na regulację końcową, bo nawet dobry układ wymaga uruchomienia i kontroli;
- pilnuję, żeby układ nie był tylko „ładny na papierze”, ale wykonalny w szafce rozdzielacza i na budowie.
W instalacjach płaszczyznowych dochodzi jeszcze jedna rzecz: długość pojedynczych pętli nie powinna być przypadkowa. Jeśli jedna ma wyraźnie większy opór niż pozostałe, samo prowadzenie w stylu Tichelmanna nie załatwi sprawy. Wtedy trzeba wrócić do projektu pętli, sprawdzić ich długość, średnicę i rzeczywiste zapotrzebowanie na ciepło w strefie. To właśnie na tym etapie najłatwiej oddzielić dobry projekt od rozwiązania, które tylko wygląda technicznie.
Po takim uporządkowaniu warto zestawić to rozwiązanie z klasycznym układem dwururowym, bo dopiero wtedy widać, kiedy dodatkowa geometria naprawdę ma sens.
Tichelmann a klasyczny układ dwururowy
Nie twierdzę, że odwrócony powrót zawsze jest lepszy. Klasyczny układ dwururowy bywa prostszy, krótszy i tańszy w wykonaniu, a w małych instalacjach to często ważniejsze niż idealna symetria hydrauliczna. Różnica polega głównie na tym, ile pracy trzeba włożyć w zrównoważenie przepływów po montażu.
| Kryterium | Układ z odwróconym powrotem | Klasyczny układ dwururowy |
|---|---|---|
| Równowaga hydrauliczna | Bardzo dobra, jeśli obiegi są podobne | Zwykle wymaga dokładniejszej regulacji |
| Długość rur | Zazwyczaj większa | Zwykle mniejsza |
| Montaż | Trochę bardziej wymagający | Prostszy i szybszy |
| Ustawienie podczas uruchomienia | Często mniej korekt na starcie | Częściej potrzebne kryzowanie |
| Najlepsze zastosowanie | Większe, powtarzalne i zbliżone obiegi | Małe oraz bardziej zróżnicowane instalacje |
Najuczciwiej powiedzieć tak: zwykły układ też może działać świetnie, jeśli projekt jest dobry i instalacja jest dobrze wyregulowana. Tichelmann po prostu zmniejsza poziom trudności tam, gdzie wiele gałęzi ma podobny charakter. W praktyce to nie jest walka „lepsze versus gorsze”, tylko wybór między prostotą wykonania a wygodą późniejszej regulacji. I właśnie tu pojawia się ostatni ważny temat: ograniczenia oraz typowe błędy.
Typowe błędy i ograniczenia, o których łatwo zapomnieć
Najczęstszy błąd to założenie, że sam układ przewodów rozwiąże problem nierównomiernego grzania. Nie rozwiąże, jeśli pętle mają różne długości, różne średnice albo pracują przy innych temperaturach. Wtedy Tichelmann jest tylko jednym z elementów układanki, a nie pełnym rozwiązaniem.
Drugi problem to przewymiarowanie ambicji względem skali instalacji. W małej kotłowni, gdzie rozdzielacz obsługuje kilka krótkich obiegów, dodatkowa długość rur może nie dać tyle korzyści, ile kosztuje materiału i montażu. Zdarza się też, że inwestor chce „zrównoważony” układ, ale nie zostawia miejsca na sensowną regulację i późniejsze odpowietrzenie. W praktyce to prosta droga do frustracji podczas rozruchu.
Trzeci błąd widzę przy współpracy z automatyką strefową. Gdy zawory termostatyczne i siłowniki zaczynają się zamykać, opory przepływu w instalacji się zmieniają. Jeśli projektant liczył wyłącznie na geometrię rur, a pominął realne zachowanie zaworów, instalacja może stracić równowagę w momencie, gdy użytkownik zacznie z niej normalnie korzystać. Dlatego zawsze zakładam, że hydraulika i automatyka muszą być zaprojektowane razem.
Warto też pamiętać o ograniczeniu praktycznym: jeśli odbiorniki mają bardzo różne potrzeby cieplne, sam układ zrównoważony nie wystarczy. Wtedy lepiej zastosować osobne obiegi, odpowiedni zawór mieszający albo układ rozdzielony na strefy. To właśnie takie decyzje decydują, czy instalacja będzie wygodna w eksploatacji, czy tylko poprawna na schemacie. Z tego powodu ostatni krok to nie wybór „czy Tichelmann”, ale pytanie, gdzie przyniesie realny zysk.
Kiedy odwrócony powrót daje realny zysk, a kiedy lepiej postawić na prostszą hydraulikę
Jeśli projektuję większą, powtarzalną instalację z wieloma podobnymi obiegami, zwykle traktuję Tichelmanna jako bardzo rozsądny wybór. Ułatwia równoważenie, wspiera stabilną pracę pompy ciepła i ogranicza liczbę korekt przy uruchomieniu. To rozwiązanie, które szczególnie dobrze broni się tam, gdzie instalacja ma działać długo, spokojnie i bez ciągłego „dopinania” zaworów.
Jeśli natomiast mam do czynienia z małym domem, kilkoma krótkimi pętlami i ograniczoną przestrzenią na prowadzenie rur, często wybieram prostszy układ i po prostu dopracowuję regulację. To podejście bywa bardziej ekonomiczne i równie skuteczne, o ile projekt jest rzetelny. Właśnie taki realizm najbardziej cenię w instalacjach grzewczych: nie szukać rozwiązania „najmocniejszego”, tylko najlepiej dopasowanego do skali budynku, źródła ciepła i sposobu użytkowania.
Jeżeli miałbym zostawić jedną praktyczną myśl, powiedziałbym tak: Tichelmann działa najlepiej wtedy, gdy ma pomóc dobrej instalacji, a nie ratować źle przemyślaną. To różnica, którą po latach widać od razu po temperaturach, przepływach i tym, ile czasu trzeba poświęcić na regulację.
