Ciśnienie w naczyniu przeponowym CO - jak ustawić?

W zamkniętej instalacji centralnego ogrzewania naczynie przeponowe decyduje o tym, czy ciśnienie pozostanie stabilne po nagrzaniu wody, czy zacznie skakać i otwierać zawór bezpieczeństwa. Najkrócej: nie ma jednej liczby dla każdego domu, ale pytanie o to, jakie ciśnienie w naczyniu przeponowym CO ustawić, sprowadza się do wysokości instalacji, ciśnienia statycznego i zapasu około 0,2 bara. Poniżej pokazuję, jak to policzyć, jak to sprawdzić i kiedy sama regulacja już nie wystarczy.

Co oznacza prawidłowe ciśnienie w naczyniu przeponowym

Tu nie chodzi o ciśnienie wody w instalacji, tylko o ciśnienie po stronie gazowej, czyli w komorze z powietrzem albo azotem. To właśnie ta „poduszka” ma przejąć przyrost objętości wody, gdy obieg się nagrzewa. Jeśli ciśnienie wstępne jest za niskie, naczynie zbyt szybko wypełnia się wodą i traci rezerwę. Jeśli jest za wysokie, membrana prawie nie pracuje i zbiornik zachowuje się jak za mały.

Ja zawsze rozdzielam dwie rzeczy: ciśnienie naczynia i ciśnienie instalacji. Pierwsze ustawia się na odciążonym układzie, drugie odczytuje się na manometrze kotła lub grupy bezpieczeństwa. Mieszanie tych wartości to najkrótsza droga do błędnej regulacji, a potem do częstego dobijania wody albo zrzucania jej przez zawór bezpieczeństwa. Od tej różnicy zależy, jaka wartość będzie sensowna w Twoim domu.

Jaką wartość przyjąć w typowej instalacji CO

Jeżeli chcesz szybkiej odpowiedzi dla standardowego domu jednorodzinnego, to w praktyce spotyka się zwykle zakres 1,0-1,5 bara dla małych i średnich naczyń przeponowych do CO. To nie jest jednak liczba uniwersalna. Lepszy punkt odniesienia daje wysokość instalacji: do ciśnienia statycznego dodaję około 0,2 bara, czyli 2 m słupa wody. Właśnie to daje zapas, dzięki któremu woda bez problemu dociera do najwyższego punktu układu.

Wiele naczyń sprzedawanych do CO ma fabrycznie ustawione 1,5 bara, więc przed uruchomieniem często i tak trzeba tę wartość skorygować. Jeśli z obliczeń wychodzi mniej, nie jest to błąd matematyczny, tylko sygnał, że liczy się wysokość konkretnej instalacji, a nie sama naklejka na zbiorniku. W instalacjach ciepłej wody użytkowej wartości są wyższe, więc nie przenoś ich do ogrzewania jeden do jednego. Żeby nie zgadywać, najprościej policzyć to dla własnego układu krok po kroku.

Jak policzyć ciśnienie dla własnej instalacji

Wzór jest prosty: ciśnienie statyczne = różnica wysokości w metrach × 0,1 bara. Potem dodaję około 0,2 bara zapasu. Przykład: najwyższy grzejnik albo rozdzielacz podłogówki jest 7 m nad naczyniem, więc ciśnienie statyczne to 0,7 bara, a nastawa wstępna wychodzi około 0,9 bara. Jeżeli punkt najwyższy jest na 10 m, wynik rośnie do 1,2 bara. To jest już wartość, którą naprawdę da się obronić technicznie, a nie tylko „z grubsza ustawić”.

1. Zmierz pionową różnicę między naczyniem a najwyższym punktem instalacji.
2. Przelicz metry na bary, przyjmując 1 m = 0,1 bara.
3. Dodaj 0,2 bara jako zapas roboczy.
4. Porównaj wynik z zaleceniem producenta naczynia i kotła.
5. Dopiero potem ustaw ciśnienie po stronie gazowej.

Jeżeli instalacja ma kilka obiegów, biorę najwyższy punkt całego systemu, a nie tylko najbliższego grzejnika. Kiedy masz już wyliczoną wartość, czas sprawdzić ją w praktyce na wentylu naczynia.

Jak sprawdzić i uzupełnić ciśnienie krok po kroku

Najpierw wyłącz źródło ciepła, poczekaj aż instalacja ostygnie i odciąż stronę wodną naczynia. Pomiar wykonuje się po stronie gazowej, na wentylu podobnym do samochodowego, ale tylko wtedy, gdy membrana nie jest dociśnięta przez wodę. Jeśli po lekkim naciśnięciu wentyla zamiast powietrza pojawia się woda, membrana jest uszkodzona i dalsze pompowanie nie ma sensu.

1. Wyłącz kocioł lub pompę ciepła i odczekaj, aż układ będzie zimny.
2. Jeśli naczynie ma zawór odcinający, zamknij je; jeśli nie, spuść ciśnienie z obiegu wodnego do zera lub prawie do zera.

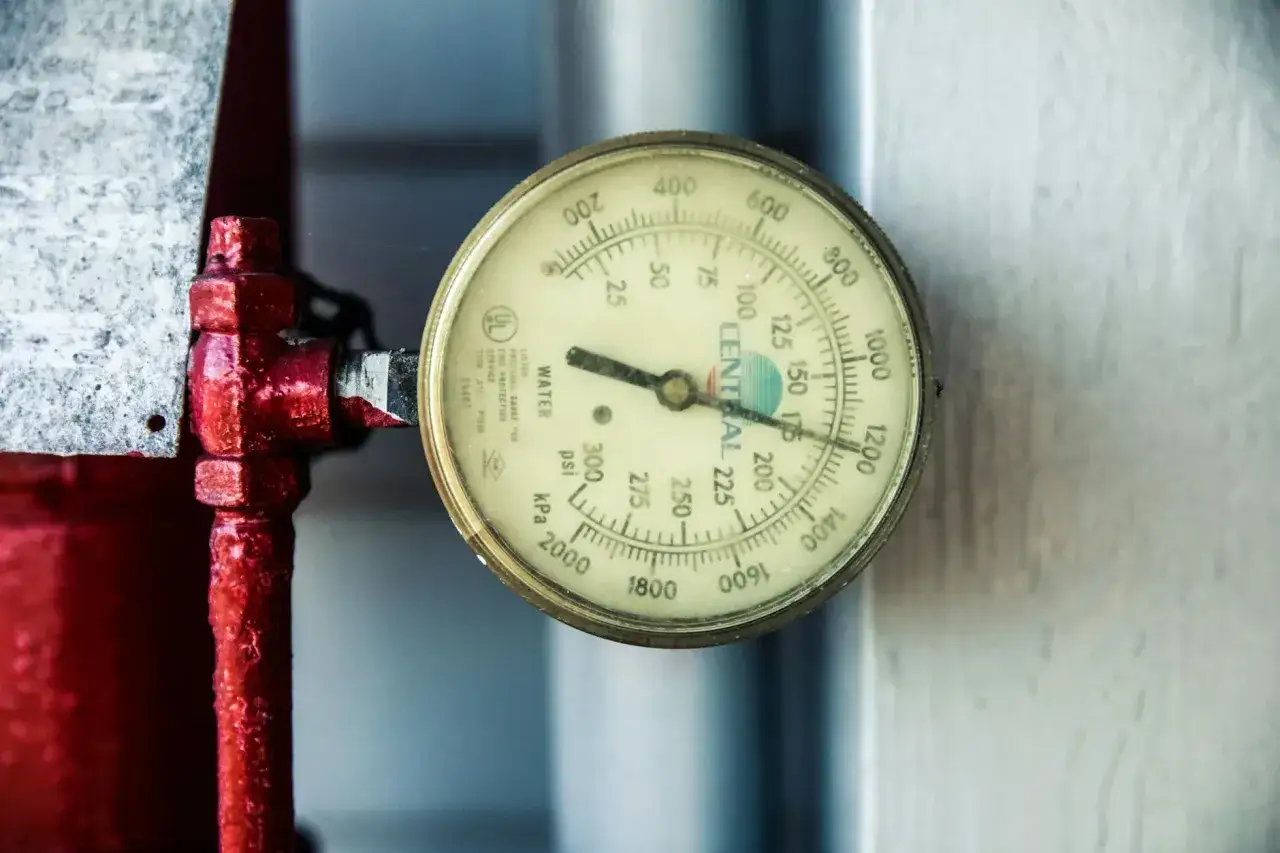

3. Sprawdź ciśnienie manometrem na wentylu naczynia.
4. Dobij wartość pompką, kompresorem z reduktorem albo suchym azotem.
5. Po korekcie napełnij instalację do właściwego ciśnienia na zimno i odpowietrz obieg.

Nie warto pompowania robić „na oko”. Zbyt duży skok zwykle kończy się tym, że naczynie przestaje pracować na całej swojej objętości, a instalacja znowu zaczyna falować. Po takim sprawdzeniu zwykle od razu widać, czy problemem była tylko nastawa, czy już sam zbiornik.

Skąd biorą się spadki i skoki ciśnienia

Jeżeli po rozgrzaniu ciśnienie rośnie z 1,2 do 2,5-3,0 bara albo co kilka dni musisz dolewać wody, nie szukałbym winy wyłącznie w nastawie. Z mojego doświadczenia najczęściej zawodzi albo membrana, albo sama pojemność naczynia, albo drobna nieszczelność po stronie wodnej. Poniżej najprostsze rozróżnienie, które oszczędza dużo błądzenia.

Niewielkie wahania są normalne, ale gwałtowne skoki już nie. Jeśli po dopompowaniu problem wraca, zwykle trzeba sprawdzić nie tylko samą nastawę, lecz także pojemność zbiornika i stan membrany. W układzie z pompą ciepła ta zasada się nie zmienia, tylko objawy czasem są mniej spektakularne, a przez to łatwiej je zignorować.

Co zmienia pompa ciepła i ogrzewanie podłogowe

W pompach ciepła sama zasada ustawiania ciśnienia naczynia nie zmienia się ani o jotę. Nadal liczy się wysokość instalacji i zapas na przyrost objętości wody. Zmienia się natomiast skala układu: podłogówka, bufor 100-200 litrów, sprzęgło hydrauliczne albo kilka obiegów potrafią znacznie zwiększyć ilość wody w instalacji, a więc i wymagania wobec naczynia.

• W niskotemperaturowych układach mniej dramatycznie rośnie temperatura, ale objętość wody nadal się zmienia.
• Duży bufor zwiększa pojemność całego zładu, więc małe naczynie może być po prostu za słabe.
• Przy kilku obiegach trzeba sprawdzić, czy jedno naczynie obsługuje cały system, czy tylko jego część.
• Przy podłogówce szczególnie ważne jest stabilne ciśnienie na zimno, bo zapowietrzenie potrafi długo udawać „normalną” pracę.

Dlatego w instalacji z pompą ciepła nie wystarczy powtórzyć jednej liczby z internetu. Trzeba połączyć nastawę z realną pojemnością układu i sposobem jego pracy, a to zwykle od razu pokazuje, czy problem dotyczy tylko regulacji, czy całego doboru.

Kiedy nie regulować już samodzielnie

Jeśli po korekcie ciśnienie wciąż spada, naczynie szybko traci gaz albo zawór bezpieczeństwa regularnie wyrzuca wodę, kończy się obszar prostego serwisu, a zaczyna diagnostyka. Ja od razu kieruję instalację do sprawdzenia, gdy:

• po dopompowaniu ciśnienie wraca do zera w ciągu kilku dni,
• z wentyla leci woda zamiast powietrza,
• zawór bezpieczeństwa kapie także na zimno,
• instalacja ma kilka kondygnacji, bufor i kilka obiegów, a nikt nie liczył jej objętości,
• nie ma pewności, czy naczynie jest jeszcze sprawne, czy tylko „trzyma” przypadkiem.

W takich sytuacjach najbardziej opłaca się sprawdzić nie tylko ciśnienie, ale też pojemność naczynia, stan membrany i szczelność całego obiegu. To zwykle oszczędza więcej czasu niż kolejne próby dolewania wody.

Jedna nastawa nie wystarczy, gdy układ jest źle dobrany

Najbardziej użyteczna zasada jest prosta: najpierw wysokość instalacji, potem ciśnienie wstępne, dopiero na końcu dopompowanie całego obiegu. Jeśli ktoś próbuje od razu „naprawić” problem samym manometrem, zwykle wraca do punktu wyjścia po pierwszym mocniejszym grzaniu. W praktyce najbardziej liczą się trzy rzeczy: poprawnie policzona wysokość, sensowna pojemność naczynia i sprawna membrana.

• Jeżeli instalacja ma wysokie piętro, bierz najwyższy punkt, a nie poziom kotłowni.
• Jeżeli w układzie jest bufor albo duża podłogówka, sprawdź pojemność naczynia, nie tylko ciśnienie.
• Jeżeli w obiegu ciepłej wody ktoś podaje 3,5 bara, nie przenoś tej wartości do CO.

W dobrze działającej instalacji ciśnienie na zimno zmienia się nieznacznie, a po nagrzaniu nie zbliża się do zaworu bezpieczeństwa. To dobry moment, żeby zamknąć regulację i wrócić do niej dopiero wtedy, gdy naprawdę zmieni się układ albo jego pojemność.
