W prawidłowo zmontowanym bojlerze zawór bezpieczeństwa jest ostatnią linią obrony przed nadciśnieniem, wyciekami i uszkodzeniem zbiornika. Najkrótsza odpowiedź jest prosta: montuje się go na dopływie zimnej wody, możliwie blisko urządzenia, a nie na wyjściu ciepłej. Poniżej wyjaśniam, jak powinien wyglądać taki układ, co wolno, czego nie wolno i po czym poznać, że instalacja działa tak, jak powinna.
Najważniejsze zasady montażu, które trzeba zapamiętać od razu
- Zawór bezpieczeństwa montuje się na zimnym zasilaniu, tuż przed bojlerem lub zasobnikiem.
- Pomiędzy zaworem a zbiornikiem nie powinno być żadnego zaworu odcinającego ani elementu dławiącego przepływ.
- Odpływ z zaworu musi być widoczny, drożny i zabezpieczony przed mrozem.
- Przy wyższym ciśnieniu sieciowym warto zastosować reduktor ciśnienia na głównym zasilaniu, zwykle gdy przekracza ono 5 bar.
- Krótki upust wody podczas grzania jest zazwyczaj normalny, ale stały wyciek już sygnalizuje problem.
- W instalacjach z pompą ciepła zasada montażu się nie zmienia, tylko zwykle łagodniej pracuje cały układ.
Gdzie montuje się zawór i dlaczego tylko na zimnej wodzie
W bojlerze zawór bezpieczeństwa ma chronić zbiornik od strony zasilania, więc trafia na przewód zimnej wody. To właśnie tam układ przyjmuje ciśnienie sieciowe i tam pojawia się nadmiar ciśnienia podczas nagrzewania wody. Jeżeli ktoś przeniesie zawór na stronę ciepłą, robi sobie problem zamiast zabezpieczenia.
Powód jest praktyczny, nie teoretyczny. Podczas grzania woda zwiększa objętość, a w zamkniętym zbiorniku rośnie ciśnienie. Zawór ma ten wzrost bezpiecznie upuścić, zanim zbiornik, króćce albo uszczelnienia dostaną zbyt duże obciążenie. Właśnie dlatego patrzę przede wszystkim na stronę zasilania, a nie na wyjście ciepłej wody.
Jest jeszcze jedna rzecz, którą zbyt często się ignoruje: między zaworem a zbiornikiem nie powinno być żadnego dodatkowego odcięcia. Krótko mówiąc, nie wstawiam tam zaworu kulowego, filtra odcinającego ani żadnego „wygodnego” obejścia. Ten odcinek ma być jak najprostszy, bo od niego zależy skuteczność całego zabezpieczenia. Żeby to miało sens w praktyce, warto zobaczyć cały układ, a nie tylko sam zawór.

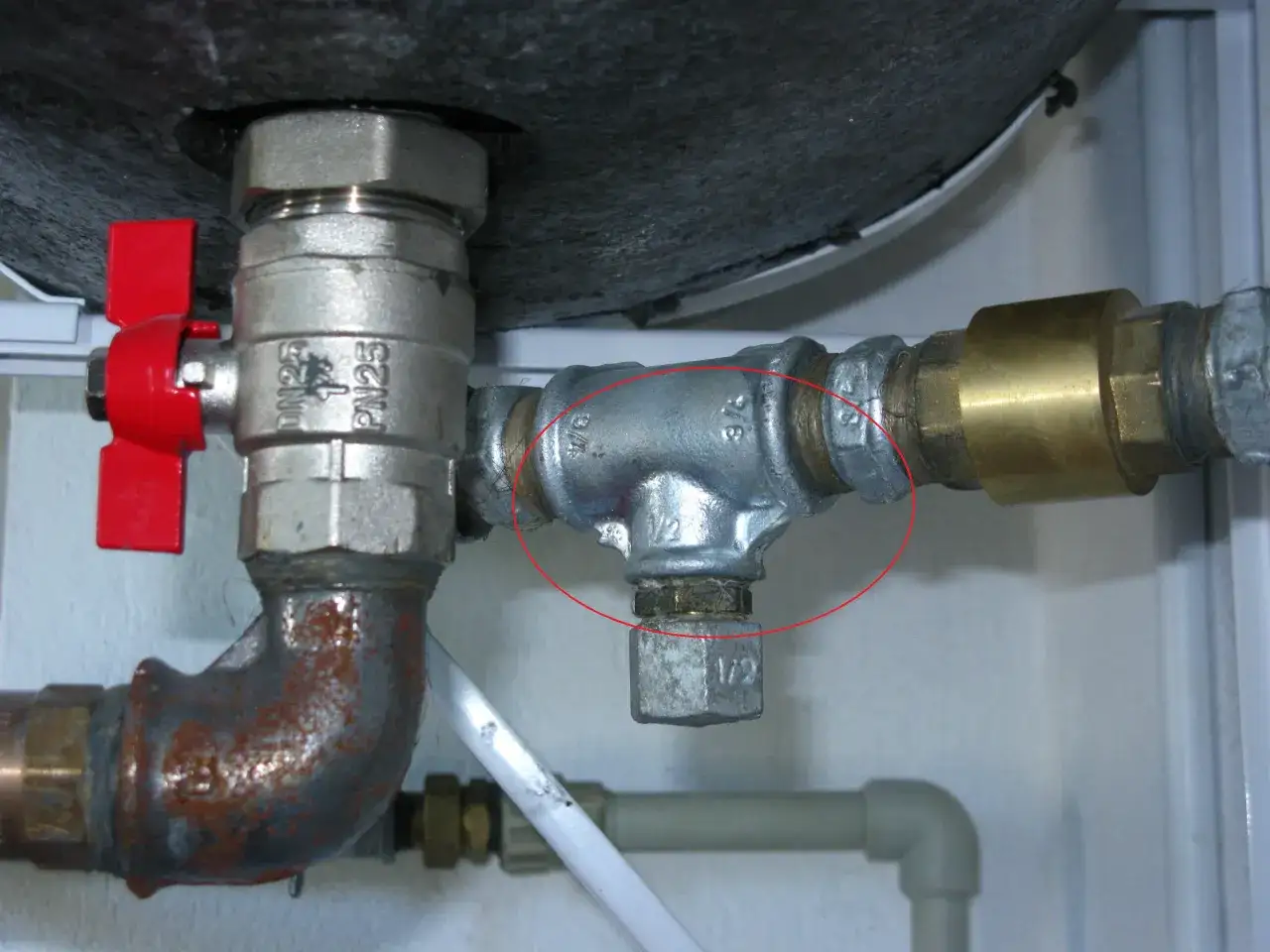

Jak wygląda poprawny zestaw przy bojlerze
W dobrze zrobionej instalacji nie patrzę na pojedynczy zawór, tylko na całą grupę bezpieczeństwa CWU. To ona decyduje, czy bojler będzie pracował bezpiecznie, czy zacznie kapać, bulgotać albo tracić ciśnienie w najmniej odpowiednim momencie. W domowych podgrzewaczach stosuje się certyfikowany zawór membranowy, a nie przypadkową armaturę o „podobnym” działaniu.
| Element | Po co jest | Gdzie powinien się znaleźć |
|---|---|---|
| Zawór odcinający | Umożliwia serwis, demontaż i wymianę urządzenia | Na zimnym zasilaniu, przed grupą bezpieczeństwa |
| Zawór zwrotny | Nie pozwala cofać się gorącej wodzie do przewodu zimnego | W zestawie zabezpieczającym, przed zbiornikiem |
| Zawór bezpieczeństwa | Upuszcza nadmiar ciśnienia powstający przy nagrzewaniu | Między dopływem zimnej wody a króćcem bojlera |
| Reduktor ciśnienia | Obniża zbyt wysokie ciśnienie z sieci | Na głównym zasilaniu, gdy ciśnienie jest zbyt duże |
| Odpływ lub syfon | Odprowadza wodę rozprężną do kanalizacji | Widoczny, drożny, w strefie zabezpieczonej przed mrozem |
Odpływ musi być otwarty i widoczny. Nie chowam go „na stałe” w zabudowie, bo wtedy trudno zauważyć wyciek i łatwo przeoczyć zapchanie osadem. W praktyce właśnie zaniedbany odpływ, a nie sam zawór, najczęściej zamienia drobny upust wody w kłopot na podłodze. Przy pompach ciepła układ nadal jest taki sam, tylko część zjawisk zachodzi spokojniej.
Co zmienia pompa ciepła i cyrkulacja w pracy zaworu
Sama zasada montażu się nie zmienia. Pompa ciepła zwykle grzeje wolniej i do niższej temperatury niż klasyczna grzałka elektryczna czy kocioł, więc woda rozszerza się mniej gwałtownie. Mimo to zawór dalej musi siedzieć na zimnym zasilaniu, bo nadal odpowiada za bezpieczeństwo całego zasobnika, a nie tylko za wygodę obsługi.
Warto znać liczby, bo one dobrze porządkują temat. Przy pełnym nagrzaniu do około 80°C woda rozprężna stanowi mniej więcej 3,5% pojemności zbiornika. W bojlerze 80 l to około 2,8 l, a w 100 l około 3,5 l. Jeśli widzisz krótkie kapanie tylko podczas grzania, to zazwyczaj normalna reakcja układu, a nie awaria.
Jeżeli instalacja ma cyrkulację ciepłej wody, nie traktuję jej jako elementu zabezpieczającego. Jej zadaniem jest komfort i szybki dostęp do ciepłej wody, a nie przejęcie funkcji zaworu bezpieczeństwa. W dłuższych obiegach cyrkulacyjnych opłaca się dobrze zaizolować rury i rozsądnie ustawić sterowanie, często w okolicy 45°C, o ile projekt instalacji i zalecenia producenta na to pozwalają. To drobiazg, który realnie ogranicza straty energii, co przy systemach z pompą ciepła ma duże znaczenie.
Po uruchomieniu instalacji najważniejsze staje się jednak to, jak zachowuje się sam zawór. I właśnie po tym odróżniam układ poprawny od takiego, który wymaga korekty.
Jak rozpoznać, że instalacja działa prawidłowo
Najprostszy test to obserwacja zachowania zaworu w kilku sytuacjach. Nie trzeba do tego specjalistycznych narzędzi, ale trzeba patrzeć uważnie i nie zakładać z góry, że „skoro coś cieknie, to pewnie tak ma być”.
| Objaw | Co zwykle oznacza | Co zrobić |
|---|---|---|
| Delikatne kapanie tylko podczas grzania | Najczęściej normalne rozszerzanie się wody w zbiorniku | Sprawdź drożność odpływu i obserwuj, czy ustaje po zakończeniu grzania |
| Woda wypływa swobodnie po testowym uruchomieniu zaworu | Zawór reaguje poprawnie | Po zakończeniu testu upewnij się, że domyka się szczelnie |
| Stały wyciek mimo braku grzania | Za wysokie ciśnienie, osad w gnieździe albo zużyty zawór | Sprawdź ciśnienie w sieci, reduktor i stan samego zaworu |
| Brak wypływu przy teście | Zawór może być zablokowany lub zapieczony | To sygnał do serwisu lub wymiany, nie do odkładania sprawy |
Ja zawsze patrzę na dwie rzeczy: czy odpływ jest drożny i czy zawór po teście wraca do szczelności. Jeśli jedno z tych kryteriów nie przechodzi próby, nie uznaję układu za sprawny. Woda, która nie ma gdzie bezpiecznie ujść, potrafi wyrządzić więcej szkód niż sam bojler.
Najczęstsze błędy, które prowadzą do przecieków i awarii
- Montaż na rurze ciepłej wody - zawór nie chroni wtedy zbiornika tak, jak powinien, więc traci sens jako zabezpieczenie.
- Zawór odcinający między zaworem a bojlerem - to bardzo częsty błąd, bo odcina drogę upustu ciśnienia.
- Brak reduktora przy zbyt wysokim ciśnieniu sieciowym - gdy ciśnienie przekracza 5 bar, armatura dostaje za duże obciążenie i szybciej się zużywa.
- Ukryty lub zatkany odpływ - przy wycieku nie widzisz problemu od razu, a osad potrafi zablokować wylot.
- Zły typ zaworu - do bojlerów stosuje się certyfikowane zawory membranowe; przypadkowy zamiennik może działać pozornie poprawnie, ale nie zapewni takiej samej ochrony.
- Brak okresowego testu - zawór, którego nikt nie porusza, łatwo obrasta kamieniem i zaczyna się zacinać.
- Montaż w zimnej, nieogrzewanej zabudowie - mróz i wilgoć przyspieszają problemy z armaturą oraz odpływem.
W instrukcjach producentów bardzo często wraca jeszcze jeden detal: odpływ ma być widoczny i wolny od zanieczyszczeń. Brzmi to technicznie, ale w praktyce właśnie te drobiazgi decydują, czy zawór przez lata działa cicho, czy po kilku miesiącach zaczyna sprawiać kłopoty. Z tego powodu ostatni krok to nie tylko montaż, ale też regularna kontrola.
Co sprawdzić przed sezonem grzewczym i kiedy wymienić zawór
Przed sezonem grzewczym robię krótki przegląd całego układu: sprawdzam, czy zawór da się uruchomić testowo, czy woda wypływa bez zacięć i czy po zamknięciu wszystko wraca do szczelności. Jeśli instalacja ma twardą wodę, sensowne jest także okresowe usunięcie osadów i kontrola armatury przez instalatora co 1-2 lata. To nieduży koszt czasu, a często zapobiega znacznie droższym naprawom.
Wymiana zaworu ma większy sens niż dalsze „ratowanie”, gdy pojawia się jedno z trzech zjawisk: nie reaguje na test, cieknie mimo braku grzania albo widać na nim osady, korozję i ślady zmęczenia materiału. Jeśli do tego dochodzi zbyt wysokie ciśnienie w sieci, najpierw trzeba uporządkować instalację zasilającą, a dopiero potem oceniać sam zawór. W modernizacjach pod pompę ciepła zwracam też uwagę na izolację rur, drożność odpływu i to, czy armatura nie została „przykryta” zabudową, która utrudnia serwis.
Dobrze dobrany i poprawnie zamontowany zawór nie wymaga codziennej uwagi, ale wymaga kilku prostych kontroli. To jeden z tych elementów instalacji, które nie dają efektu wizualnego, za to skutecznie chronią zbiornik, podłogę i rachunki za wodę.
