Poprawny montaż kotła gazowego dwufunkcyjnego zaczyna się od zrozumienia, że to nie jest tylko urządzenie wiszące na ścianie, ale punkt styku kilku obiegów: gazu, centralnego ogrzewania, ciepłej wody użytkowej, spalin i kondensatu. Jeśli te elementy są dobrze rozplanowane, instalacja pracuje cicho, stabilnie i bez ciągłych korekt. Jeśli nie, nawet dobry kocioł zaczyna sprawiać problemy już po pierwszym sezonie. W tym artykule rozkładam temat na praktyczne części: jak czytać schemat, co musi znaleźć się w podłączeniu, kiedy wybrać inny wariant i jakie błędy najczęściej kosztują najwięcej.
Najpierw sprawdź pięć rzeczy, które decydują o bezpiecznym montażu
- W schemacie muszą się zgadzać: gaz, zasilanie i powrót c.o., zimna i ciepła woda, spaliny oraz kondensat.
- W instalacji zamkniętej potrzebujesz m.in. naczynia przeponowego, zaworu bezpieczeństwa i poprawnie dobranej armatury przy kotle.
- Przy kotle kondensacyjnym nie wolno lekceważyć odprowadzenia skroplin i zgodności przewodu spalinowego z instrukcją producenta.
- Dwufunkcyjny układ najlepiej sprawdza się tam, gdzie ciepła woda jest pobierana z jednego lub dwóch punktów jednocześnie.
- Jeśli dom ma kilka łazienek albo długie trasy instalacyjne, komfort często poprawia zasobnik lub inny układ źródła ciepła.

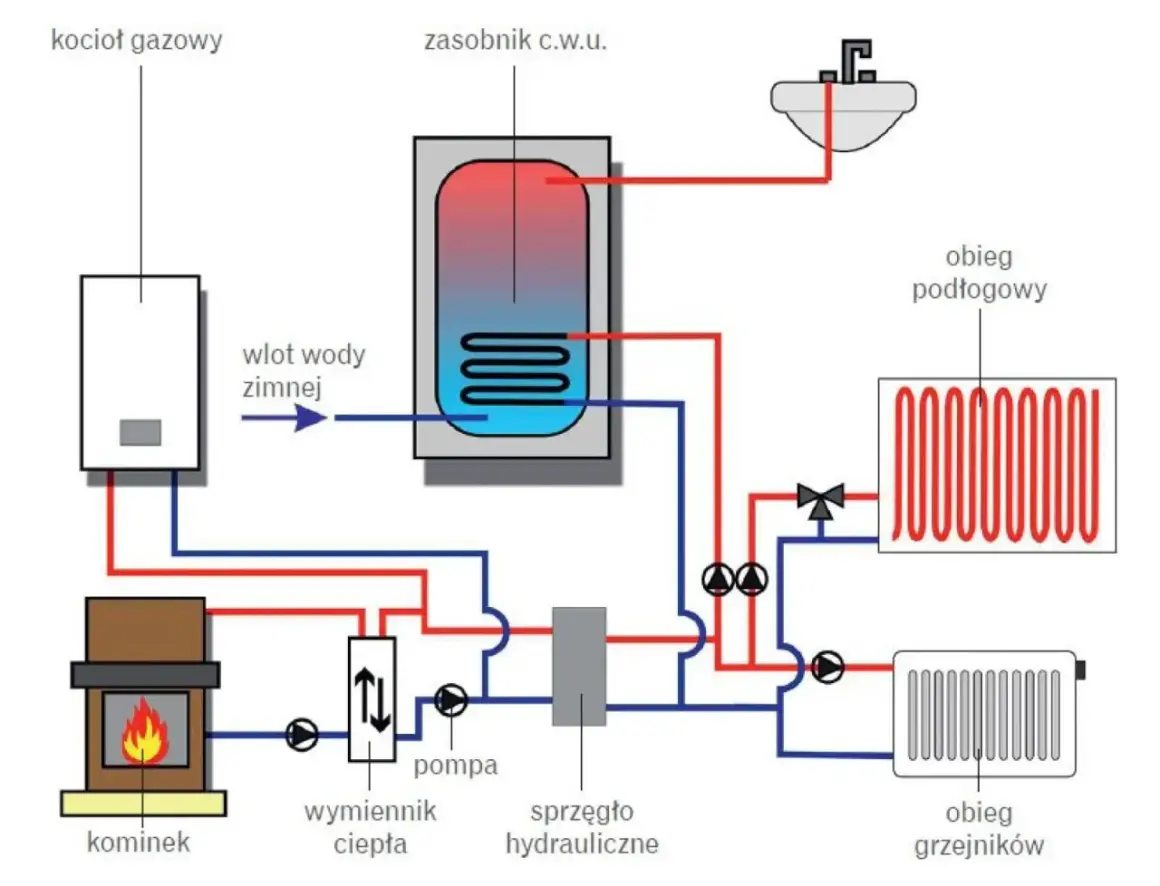

Jak czytać schemat podłączenia pieca gazowego dwufunkcyjnego i co z niego wynika
Ja zawsze zaczynam od rozdzielenia schematu na sześć obszarów. Pierwszy to zasilanie gazem, drugi i trzeci to obieg c.o. na zasilaniu i powrocie, czwarty obejmuje wodę użytkową, piąty odprowadzenie spalin, a szósty kondensat i sterowanie. Dopiero gdy te warstwy są czytelne, widać, czy układ ma sens techniczny, czy tylko wygląda dobrze na rysunku.
| Element układu | Po co jest w schemacie | Na co zwracam uwagę |
|---|---|---|
| Przyłącze gazowe | Dostarcza paliwo do palnika | Zawór odcinający, szczelność, dostęp serwisowy |
| Zasilanie i powrót c.o. | Przenoszą ciepło do grzejników lub podłogówki | Filtr, zawory odcinające, odpowietrzenie, właściwy kierunek przepływu |
| Przyłącza c.w.u. | Zapewniają zimną i ciepłą wodę użytkową | Ciśnienie, zawory zwrotne, wygodny dostęp do armatury |
| Przewód spalinowy | Bezpiecznie odprowadza spaliny | Zgodność z typem kotła i instrukcją montażu |
| Odprowadzenie kondensatu | Usuwa skropliny powstające w kotle kondensacyjnym | Syfon, spadek, podłączenie do kanalizacji |
| Automatyka i zasilanie elektryczne | Sterują pracą palnika, pomp i przełączaniem funkcji | Termostat, czujnik pokojowy, ochrona elektryczna |
W kotle dwufunkcyjnym ważne jest też to, że po odkręceniu kranu z ciepłą wodą urządzenie zwykle priorytetowo przełącza się na c.w.u., a ogrzewanie pomieszczeń na chwilę schodzi na drugi plan. To normalne zachowanie i właśnie dlatego schemat musi uwzględniać wydajność wody użytkowej, a nie tylko moc grzewczą. W środku urządzenia kluczową rolę odgrywa zawór trójdrogowy, czyli element przełączający strumień ciepła między obiegiem grzewczym a przygotowaniem c.w.u.
Jeżeli schemat pomija któryś z tych bloków, instalacja zwykle działa tylko „na papierze”. Kiedy już widać ten układ, łatwiej ocenić, czy hydraulika będzie pracować spokojnie, czy zacznie się dławić.
Jak zbudować hydraulikę, żeby instalacja była stabilna
Hydraulika decyduje o tym, czy kocioł będzie pracował równo, czy zacznie taktować, czyli zbyt często się włączać i wyłączać. Ja przy takim montażu sprawdzam przede wszystkim, czy instalacja ma właściwą pojemność, czy przepływ jest wystarczający i czy urządzenie ma gdzie oddać ciepło bez nadmiernych skoków temperatury. To szczególnie ważne przy nowoczesnych kotłach kondensacyjnych, które najlepiej czują się w układach niskotemperaturowych.
Przy grzejnikach
Jeśli dom ma klasyczne grzejniki, układ bywa prostszy, ale nie wolno go upraszczać za bardzo. Na powrocie zwykle montuję filtr, a przy samym kotle zostawiam zawory odcinające, żeby serwis nie wymagał spuszczania całej wody z instalacji. W praktyce liczy się też równoważenie przepływów, bo zbyt mały przepływ przez wymiennik szybko kończy się szumem, przegrzewaniem albo błędami pracy.
Przy podłogówce
Ogrzewanie podłogowe wymaga większej dyscypliny. Potrzebny jest rozdzielacz, regulacja temperatury zasilania i często zawór mieszający, który obniża temperaturę wody kierowanej do pętli. Bez tego podłoga może pracować nierówno, a kocioł będzie dostawał sygnały, które tylko pogarszają komfort. W takich instalacjach dobrze działa także pogodówka, czyli sterowanie zależne od temperatury zewnętrznej.
Przeczytaj również: Grupa bezpieczeństwa CWU - Kapie woda? Wybierz i zamontuj dobrze!
Gdy w domu są dwie strefy grzewcze
Jeśli jedna część domu grzeje się grzejnikami, a druga podłogówką, schemat robi się bardziej wymagający. Wtedy przydaje się sprzęgło hydrauliczne, czyli element rozdzielający obiegi tak, aby pompy nie „walczyły” ze sobą o przepływ. To rozwiązanie ma sens wtedy, gdy instalacja rzeczywiście jest rozbudowana; w małym domu bywa zbędnym kosztem. Po poprawnym napełnieniu układ zwykle powinien pracować na zimno w okolicy 1,0-2,0 bar, ale dokładną wartość zawsze wyznacza projekt i wysokość budynku.
Jeżeli hydraulika jest zrobiona rozsądnie, łatwiej przejść do drugiej krytycznej części, czyli gazu, spalin i skroplin, bo tam błędy są jeszcze droższe.
Instalacja gazowa, spaliny i kondensat bez skrótów
W tej części nie szukałbym oszczędności na robociźnie. Ja patrzę na nią bardzo sztywno: gaz ma być podłączony pewnie, spaliny mają iść wyłącznie tam, gdzie powinny, a kondensat nie może wracać do kotła ani kapać w przypadkowe miejsce. W polskich warunkach technicznych urządzenia gazowe muszą być połączone z indywidualnym kanałem spalinowym zgodnie z instrukcją producenta, a zawór odcinający powinien znajdować się w łatwo dostępnym miejscu, zwykle nie dalej niż 1 m od króćca przyłączeniowego.
| Obszar | Co powinno być spełnione | Dlaczego to ważne |
|---|---|---|
| Gaz | Stałe, szczelne połączenie, dostępny zawór odcinający | Bezpieczne serwisowanie i szybkie odcięcie dopływu |
| Spaliny | System zgodny z kotłem, bez przypadkowych przeróbek | Stabilna praca palnika i brak cofki spalin |
| Powietrze do spalania | Doprowadzenie zgodne z typem urządzenia | Kocioł musi mieć warunki do pełnego spalania |
| Kondensat | Syfon i odpływ do kanalizacji lub układ neutralizacji, jeśli wymagany | Skropliny w kotle kondensacyjnym są normalne, ale muszą być kontrolowanie odprowadzone |
Jeśli kocioł jest kondensacyjny, odprowadzenie skroplin przestaje być dodatkiem. To część układu, która wpływa na trwałość wymiennika i na bezawaryjność całej instalacji. W praktyce najczęściej stosuje się syfon i podłączenie do kanalizacji, a przy dłuższych odcinkach albo specyficznych warunkach instalacyjnych trzeba pilnować spadków i zgodności z zaleceniami producenta.
Ważny jest też sam typ pomieszczenia. Kocioł z zamkniętą komorą spalania daje większą swobodę niż urządzenie pobierające powietrze z wnętrza budynku, ale nadal nie zwalnia z porządnej wentylacji i dostępu serwisowego. Z mojego punktu widzenia to właśnie ten etap najczęściej odróżnia instalację poprawną od takiej, która po roku zaczyna generować kłopoty. Gdy te trzy obszary są dopięte, można sensownie wybrać wariant całego układu.
Który wariant wybrać do małego mieszkania, domu i układu hybrydowego
Nie każdy dom potrzebuje tego samego rozwiązania. Ja dobieram wariant nie od „mocy na oko”, tylko od stylu korzystania z wody, liczby łazienek, długości instalacji i tego, czy inwestor myśli o przyszłej rozbudowie o fotowoltaikę albo pompę ciepła. Tu właśnie najłatwiej uniknąć rozczarowania: kocioł może być technicznie poprawny, a i tak zupełnie nie pasować do sposobu życia domowników.
| Wariant | Kiedy ma sens | Ograniczenia |
|---|---|---|
| Dwufunkcyjny bez zasobnika | Małe mieszkanie, dom z jedną łazienką, krótka instalacja c.w.u. | Niższy komfort przy kilku punktach poboru w tym samym czasie |
| Dwufunkcyjny z małym zasobnikiem warstwowym | Gdy chcesz zachować kompaktowe wymiary, ale poprawić komfort ciepłej wody | Wyższy koszt i więcej osprzętu niż w wersji najprostszej |
| Jednofunkcyjny z zasobnikiem | Większy dom, kilka łazienek, dłuższe trasy do punktów poboru | Więcej miejsca, bardziej rozbudowany schemat |
| Układ hybrydowy z pompą ciepła | Gdy dom ma niższe zapotrzebowanie na ciepło i planujesz etapową modernizację | Najwyższa złożoność i wyższy koszt wejścia |
W małym lub średnim domu układ dwufunkcyjny zwykle wygrywa prostotą. Jest szczególnie wygodny wtedy, gdy ciepła woda trafia do jednego albo dwóch punktów poboru, bo strata komfortu na długich odcinkach instalacji jest wtedy niewielka. Jeśli jednak ktoś bierze prysznic, a w tym samym czasie ktoś inny odkręca wodę w kuchni, komfort zaczyna zależeć od wydajności kotła i od tego, jak daleko są punkty poboru.
W domu, w którym już działa fotowoltaika albo w przyszłości ma pojawić się pompa ciepła, kocioł gazowy dwufunkcyjny może pełnić rolę źródła szczytowego lub rezerwowego. Sam z siebie nie staje się „zielonym” źródłem ciepła, ale dobrze ustawiony może rozsądnie domykać bilans energetyczny budynku. Zyskuje na tym zwłaszcza instalacja, w której energia elektryczna z PV zasila automatykę, pompy i sterowanie, a gaz pokrywa tylko to, czego prąd nie opłaca się robić samodzielnie. Jeśli wybór jest już zawężony, trzeba jeszcze znać typowe błędy montażowe.
Najczęstsze błędy montażowe, które wychodzą dopiero po sezonie
Najdroższe błędy zwykle nie wyglądają groźnie w dniu odbioru. Wyłapuję je raczej po kilku tygodniach pracy albo po pierwszym sezonie grzewczym. I właśnie dlatego dobry montaż to nie tylko „czy kocioł działa”, ale też „czy działa spokojnie, cicho i bez nadmiernego zużycia”.
- Brak płukania instalacji przed montażem - osad i resztki po starym układzie trafiają do wymiennika, filtra i zaworów.
- Źle dobrany przepływ - kocioł taktuję, hałasuje albo nie osiąga stabilnej modulacji mocy.
- Pominięcie filtra - przyspiesza zużycie pompy i wymiennika.
- Nieprawidłowe odprowadzenie kondensatu - skropliny potrafią cofać się albo powodować korozję w złych miejscach.
- Zbyt długie lub źle poprowadzone trasy c.w.u. - użytkownik czeka na ciepłą wodę, a instalacja traci sens ekonomiczny.
- Brak miejsca na serwis - po roku każdy przegląd zamienia się w rozbieranie połowy zabudowy.
- Przewymiarowanie kotła - większa moc nie oznacza lepszego komfortu, tylko częstsze taktowanie.
Ja szczególnie zwracam uwagę na przewymiarowanie, bo to błąd bardzo częsty. Ktoś zakłada, że „mocniejszy znaczy lepszy”, a potem kocioł szybko dogrzewa małą instalację i natychmiast się wyłącza. To nie tylko obniża sprawność, ale też skraca żywotność komponentów. Warto też pamiętać, że długie trasy c.w.u. potrafią wyraźnie wydłużyć czas oczekiwania na ciepłą wodę, więc w takich domach lepiej od razu myśleć o zasobniku albo o zmianie układu.
Kiedy wybór jest już technicznie poukładany, przechodzę do najprostszej rzeczy, o której wielu inwestorów dowiaduje się zbyt późno: ile to faktycznie kosztuje.
Ile kosztuje montaż i co wliczyć do budżetu
Budżet zależy przede wszystkim od tego, czy wymieniasz urządzenie „sztuka za sztukę”, czy robisz pełną modernizację z poprawą komina, hydrauliki i odprowadzenia kondensatu. W 2026 roku przy prostej wymianie i umiarkowanym zakresie prac całkowity koszt najczęściej mieści się w widełkach około 6-13 tys. zł, a przy bardziej złożonych przeróbkach potrafi dojść do 15 tys. zł i więcej. Sama cena urządzenia zwykle stanowi tylko część tej kwoty.
| Pozycja | Orientacyjny koszt | Kiedy rośnie najbardziej |
|---|---|---|
| Kocioł dwufunkcyjny kondensacyjny | 3 000-8 000 zł | Gdy wybierasz lepszą automatykę, większą modulację i markowy osprzęt |
| Podstawowy montaż i uruchomienie | 1 200-3 500 zł | Przy prostym podłączeniu bez większych przeróbek |
| Przeróbki hydrauliczne i osprzęt | 500-3 000 zł | Gdy trzeba płukać instalację, wymieniać armaturę albo dodawać mieszacze |
| Przewód spalinowy i elementy przyłączeniowe | 500-2 500 zł | Przy zmianie typu komina lub dłuższych trasach |
| Odprowadzenie kondensatu i drobna adaptacja miejsca | 300-1 500 zł | Gdy trzeba doprowadzić kanalizację albo uporządkować zabudowę |
Do tego dochodzi serwis. Ja traktuję coroczny przegląd jako obowiązkowy, a nie opcjonalny dodatek, bo kocioł gazowy pracuje z palnikiem, automatyką, pompą i układem odprowadzania spalin, czyli z elementami, które wymagają kontroli. Jeśli ktoś chce oszczędzać, zwykle lepiej ograniczyć się do dobrze dobranego wariantu i solidnego montażu niż rezygnować z przeglądów. Zanim uruchomisz kocioł, warto przejść przez ostatnią kontrolę.
Przed pierwszym uruchomieniem sprawdzam jeszcze te rzeczy
Zanim podpiszę odbiór, chcę mieć pewność, że instalator nie zostawił po sobie skrótów. To są rzeczy proste, ale bardzo skuteczne:
- czy wszystkie zawory odcinające są dostępne bez rozbierania zabudowy,
- czy instalacja c.o. została odpowietrzona i płynnie pracuje w całym obiegu,
- czy przewód spalinowy i doprowadzenie powietrza są zgodne z instrukcją konkretnego modelu,
- czy kondensat trafia do właściwego odpływu, a syfon jest wypełniony wodą,
- czy sterownik i czujnik temperatury są poprawnie ustawione,
- czy po uruchomieniu kocioł nie taktuję i nie wchodzi w ciągłe korekty mocy.
Jeżeli te punkty są odhaczone, instalacja zwykle działa bez nerwów przez lata. W praktyce właśnie tak powinien wyglądać dobrze zrobiony schemat podłączenia: nie efektownie, tylko logicznie, serwisowalnie i z zapasem na codzienne użytkowanie. Jeśli miałbym wskazać jedną rzecz, której nie warto ignorować, to jest nią zgodność całego układu z konkretnym modelem kotła, a nie z ogólnym „tak się robi”.
