Instalacja elektryczna w samochodzie pracuje w warunkach, w których margines błędu jest naprawdę mały. W praktyce rodzaje bezpieczników samochodowych różnią się nie tylko wyglądem, ale też zakresem prądów, sposobem montażu i tym, do jakiego obwodu pasują. Poniżej porządkuję najważniejsze typy, pokazuję ich zastosowania i podpowiadam, jak dobrać zamiennik bez ryzyka dla wiązki.
Najważniejsze informacje o bezpiecznikach w aucie
- W autach osobowych dominują dziś bezpieczniki blade, a w obwodach głównych także wkładki bolt-down i wysokoprądowe.
- Kolor pomaga rozpoznać amperaż, ale nie wystarcza do doboru - zawsze sprawdzaj też kształt, rozmiar i oznaczenie na obudowie.
- W nowszych instalacjach spotkasz rodziny mini, low-profile, maxi, MIDI, MEGA, PAL i podobne warianty.
- Bezpiecznik wymienia się na taki sam prądowo i konstrukcyjnie, a nie na „mocniejszy na zapas”.
- Jeśli element przepala się ponownie, problem zwykle leży w obwodzie, a nie w samym bezpieczniku.
- W starszych autach nadal pojawiają się bezpieczniki szklane i ceramiczne, ale dziś są już raczej rozwiązaniem niszowym lub retro.
Najczęściej spotykane typy w samochodzie
W katalogach producentów najłatwiej zobaczyć prosty podział na trzy główne grupy: blade, cartridge oraz bolt-down. To praktyczny punkt wyjścia, bo właśnie od tej cechy zależy, czy bezpiecznik wsadzisz do skrzynki, przykręcisz śrubą, czy znajdziesz go w starszym oprawniku. W samochodach osobowych i dostawczych najczęściej spotyka się rozwiązania blade, bo są małe, tanie i szybkie w wymianie.

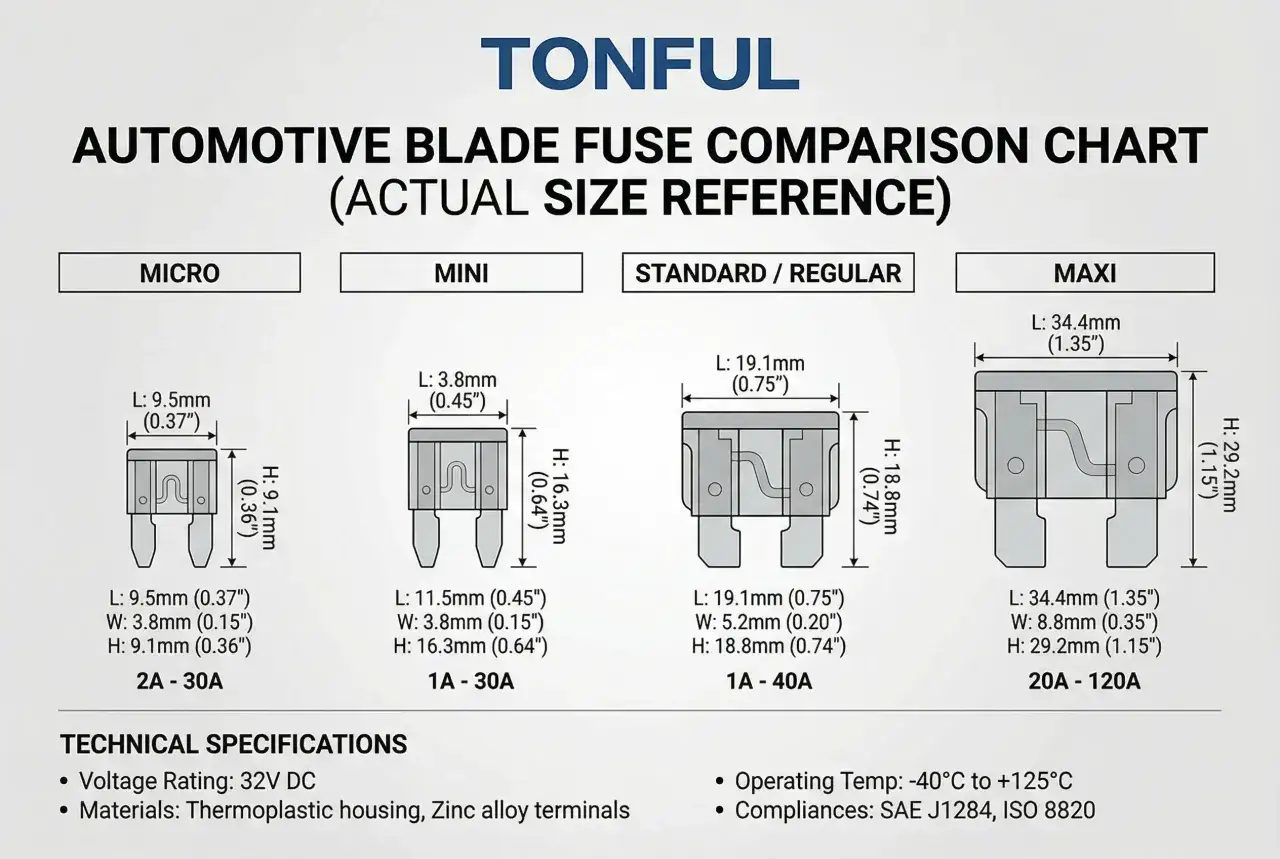

| Typ | Jak wygląda | Typowy zakres prądu | Gdzie go spotkasz | Co warto wiedzieć |
|---|---|---|---|---|
| Micro, mini, low-profile mini | Mały płaski korpus z dwoma nożykami | Najczęściej 1-30 A, w rodzinach blade zwykle do ok. 30 A | Światła, radio, sterowniki, czujniki, drobne akcesoria | Oszczędzają miejsce, ale low-profile mini i mini nie są zamienne „na oko” |
| ATC / ATO / standard blade | Większy, klasyczny bezpiecznik płytkowy | Około 1-40 A | Starsze auta, przyczepy, proste instalacje, marine i osprzęt pomocniczy | Łatwy do rozpoznania, zwykle ma czytelny kolor i często punkty pomiarowe |
| Maxi | Większy blade do wyższych prądów | Około 20-80 A | Zasilanie dodatkowe, mocniejsze odbiorniki, wzmacniacze, podgrzewania, dmuchawy | Stosowany tam, gdzie mały bezpiecznik byłby za słaby albo zbyt gorący |
| MIDI / MEGA / PAL / AMI / AMG | Wkładka śrubowa lub bolt-down | Najczęściej 20-250 A, a niektóre MEGA dochodzą do 500 A tylko do ochrony zwarciowej | Akumulator, alternator, rozdział mocy, wspomaganie, duże odbiorniki | Liczy się nie tylko amperaż, ale też moment dokręcenia i pewny styk |
| Szklane i ceramiczne | Rurka szklana albo ceramiczna, często starszy „torpedo” | Najczęściej 4-30 A | Klasyczne auta, starsze europejskie instalacje, akcesoria retro | Dziś spotykane rzadziej, ale nadal ważne przy renowacji i serwisie starszych aut |
Jeśli mam wskazać jedną rzecz, która najbardziej pomaga w praktyce, to jest nią właśnie rozpoznanie grupy konstrukcyjnej. Sam amperaż nie wystarczy, bo inny bezpiecznik może mieć tę samą wartość prądową, a zupełnie inny sposób montażu. Z tego powodu najpierw patrzę na kształt, dopiero potem na numer na obudowie, a dopiero na końcu na to, gdzie element pracuje w instalacji.
Właśnie dlatego przy kolejnej sekcji przyda się szybki instruktaż rozpoznawania oznaczeń, bo to tam najczęściej dochodzi do pomyłek przy wymianie.
Jak rozpoznać właściwy model po kształcie, kolorze i oznaczeniu
W samochodzie bezpiecznik powinien pasować jednocześnie mechanicznie i elektrycznie. Kolor jest pomocny, ale nie traktuję go jako jedynego wyznacznika, bo działa głównie w obrębie konkretnej rodziny. W praktyce czerwony może oznaczać 10 A w wielu rodzinach blade, niebieski 15 A, a żółty 20 A, lecz już sam kolor nie powie mi, czy mam do czynienia z mini, maxi czy low-profile mini.
- Sprawdź amperaż nadrukowany na obudowie - to podstawowa informacja, nie domysł.
- Porównaj fizyczny format - mini nie jest tym samym co low-profile mini, nawet jeśli oba wyglądają podobnie.
- Zwróć uwagę na napięcie znamionowe - w instalacjach 12 V często spotyka się elementy 32 V DC, a w nowszych rozwiązaniach także wyższe wartości.
- Odczytaj charakterystykę - szybka lub zwłoczna ma znaczenie, zwłaszcza przy silnikach, wentylatorach i układach z dużym prądem rozruchowym.
- Nie mieszaj rodzin według koloru - ten sam odcień nie gwarantuje zgodności między różnymi liniami produktowymi.
Warto też pamiętać o czymś prostym, ale często pomijanym: bezpiecznik ma chronić przewód i obwód, a nie „żeby nic się nie przepalało”. Jeśli ktoś dobiera go wyłącznie po kolorze, zwykle kończy z rozwiązaniem przypadkowym. Gdy już opanujesz te oznaczenia, łatwiej zrozumiesz, dlaczego w obwodach dużej mocy stosuje się zupełnie inne konstrukcje niż przy radiu czy oświetleniu.
To prowadzi prosto do kolejnego tematu, czyli bezpieczników, które pracują przy akumulatorze, alternatorze albo w nowszych układach z dużym prądem.
Bezpieczniki w obwodach dużej mocy wymagają innej konstrukcji
Przy wysokich prądach klasyczny mały blade przestaje być wygodnym wyborem. Właśnie dlatego w zasilaniu głównym, przy alternatorze, przy akumulatorze i w rozdziale mocy stosuje się wkładki bolt-down, czyli bezpieczniki przykręcane. Producentom chodzi o dwa efekty naraz: niższe straty, bo styk jest solidniejszy, oraz większą odporność na ciepło i duże impulsy prądowe.
W praktyce spotkasz tu między innymi:
- MIDI - często od 30 do 200 A, dobre do ochrony głównych linii zasilających i obwodów z dużym poborem.
- MEGA - zwykle 40-250 A jako zakres pracy ciągłej, a wersje 300-500 A bywają przeznaczane wyłącznie do ochrony zwarciowej.
- PAL - około 20-140 A, popularny tam, gdzie potrzebna jest kompaktowa wkładka o wyższym prądzie.
- Bezpieczniki terminalowe akumulatora - w praktyce często obejmują zakres około 80-250 A przy 32 V.
Taki dobór nie jest przypadkowy. W obwodach z dużym prądem rozruchowym liczy się także czasowo-prądowa charakterystyka elementu, czyli to, jak długo wytrzyma chwilowe przeciążenie bez niepotrzebnego przepalania. Dlatego część rodzin ma konstrukcję zwłoczną, a nie „superczułą”, która reagowałaby od razu na każdy impuls z rozrusznika, wentylatora czy grzałki.
W samochodach hybrydowych i elektrycznych skala robi się jeszcze większa: pojawiają się osobne bezpieczniki wysokonapięciowe, projektowane już pod setki woltów i setki amperów. To już inna liga niż zwykły obwód 12 V, ale zasada pozostaje ta sama - bezpiecznik ma odłączyć awarię zanim uszkodzi droższe elementy instalacji. Skoro wiadomo już, które rozwiązanie trafia do mocniejszych obwodów, czas przejść do tego, jak dobrać zamiennik bez błędu.
Jak dobrać zamiennik, żeby nie pogorszyć ochrony instalacji
Przy wymianie bezpiecznika trzymam się czterech zasad. Po pierwsze, amperaż musi być taki sam jak w oryginale. Po drugie, format mechaniczny musi zgadzać się z oprawą. Po trzecie, trzeba zachować napięcie znamionowe i charakterystykę działania. Po czwarte, jeśli element przepalił się przez przegrzanie albo korozję styków, sama wymiana bezpiecznika nie rozwiąże problemu.
- Odczytaj wartość z obudowy lub instrukcji samochodu.
- Porównaj typ i rozmiar z gniazdem w skrzynce.
- Dobierz ten sam amperaż, bez „podbijania” wartości.
- Sprawdź, czy oprawka nie jest nadtopiona, zaśniedziała albo luźna.
- Jeśli obwód znów się przepala, szukaj zwarcia, przeciążenia lub uszkodzonego odbiornika.
Najczęstszy błąd, który widzę w praktyce, to montowanie „większego” bezpiecznika, bo poprzedni padł. To kuszące, ale działa tylko chwilę, a później może skończyć się uszkodzeniem przewodu lub złącza. Drugi klasyk to wymiana samej wkładki bez sprawdzenia gniazda - jeśli w środku jest przegrzana sprężyna albo luz na styku, nowy element też będzie pracował w złych warunkach.
Przy obwodach z komorą silnika lub miejscach narażonych na wilgoć dobrze sprawdzają się oprawy szczelne. W katalogach producentów widać to wyraźnie: dla tych samych bezpieczników dostępne są holdery zwykłe i uszczelnione, bo środowisko pracy w aucie naprawdę ma znaczenie. To z kolei prowadzi do pytania, gdzie ludzie popełniają najwięcej błędów przy diagnozie.
Najczęstsze błędy przy wymianie i diagnozie
Jeśli bezpiecznik przepala się drugi raz, zwykle nie pomaga „mocniejszy” zamiennik. Najpierw sprawdzam przyczynę, dopiero potem wymieniam element. W samochodach najczęściej powtarzają się te same pomyłki, a ich skutki są przewidywalne: przegrzanie wiązki, niestabilna praca odbiornika albo dalsze przepalanie kolejnych wkładek.
- Dobór po kolorze zamiast po parametrach - kolor jest tylko skrótem, nie pełną specyfikacją.
- Zmiana amperażu „na wszelki wypadek” - to obniża poziom ochrony całego obwodu.
- Pomylenie mini z low-profile mini - z zewnątrz bywają podobne, ale fizycznie nie pracują tak samo.
- Ignorowanie śladów przegrzania w gnieździe - nadtopienie oprawki oznacza, że problem już wykracza poza samą wkładkę.
- Wkładanie bezpiecznika „na próbę” bez wyłączenia zasilania - przy większych prądach to zły nawyk i zbędne ryzyko.
- Zakładanie, że wina leży wyłącznie po stronie bezpiecznika - często winny jest odbiornik, przewód, przetarty izolator albo wilgoć w złączu.
W praktyce usterka bezpiecznika jest często objawem, a nie przyczyną. Gdy patrzę na obwód z takim problemem, zaczynam od pytania: co zmieniło się w instalacji, co mogło się zetrzeć, nagrzać albo dostać wilgoci? Dopiero na końcu wracam do samej wkładki, bo bez tego można wymienić ją trzy razy i nadal nie naprawić auta. Z tego powodu końcowa lista kontrolna bywa ważniejsza niż sama wiedza o typach.
Co zapamiętać przed kolejną wymianą bezpiecznika w aucie
Najprościej myśleć o tym tak: małe blade bezpieczniki chronią większość obwodów pomocniczych, większe maxi i cartridge obsługują wyższe prądy, a bolt-down przejmują zadania zasilania głównego. Szklane i ceramiczne spotkasz głównie w starszych samochodach, więc są ważne zwłaszcza wtedy, gdy serwisujesz klasyka albo wymieniasz element w retro instalacji. To uporządkowanie naprawdę ułatwia decyzję przy półce z częściami.
Jeśli chcesz uniknąć błędów, trzymaj się jednej prostej zasady: ten sam typ, ten sam amperaż, ten sam sposób montażu. Reszta to już detale wynikające z konkretnego obwodu, temperatury pracy i miejsca montażu. Właśnie ta dyscyplina daje najlepszy efekt - bezpiecznik ma chronić instalację, a nie ją „ulepszać” na chybił trafił.
Gdy patrzę na bezpieczniki w samochodzie, najważniejsze są dla mnie trzy rzeczy: dopasowanie konstrukcji, poprawny amperaż i stan samej oprawy. Jeśli te trzy warunki są spełnione, instalacja działa przewidywalnie, a ryzyko przypadkowych awarii spada wyraźnie niżej.
