Magistrala CAN to dziś jeden z fundamentów nowoczesnej elektryki samochodowej: łączy sterowniki, czujniki i moduły komfortu w jedną sieć, dzięki czemu auto nie musi mieć osobnego przewodu do każdej funkcji. W praktyce chodzi o rozwiązanie, które w sklepach bywa opisywane jako canbus, choć sam temat jest znacznie szerszy niż marketingowe etykiety na akcesoriach LED. Poniżej wyjaśniam, jak ten system działa, gdzie najczęściej pracuje, po czym rozpoznać jego awarię i co naprawdę oznacza „adapter CAN-Bus”.
Najważniejsze fakty o magistrali CAN w jednym miejscu
- CAN łączy moduły auta w jedną sieć i ogranicza liczbę osobnych przewodów.
- Klasyczny CAN działa do 1 Mbit/s, a CAN FD pozwala przesyłać większe ramki i więcej danych.
- Sprawna magistrala zwykle ma około 60 Ω między CAN-H i CAN-L przy wyłączonym zasilaniu.
- W jednym samochodzie pracuje zwykle kilka sieci CAN, a ruch między nimi obsługuje bramka gateway.
- „Adapter CAN-Bus” do LED-ów najczęściej nie jest magistralą, tylko rezystorem albo dekoderem obciążenia.
Czym jest magistrala CAN i po co stosuje się ją w aucie
Ja patrzę na CAN jak na kręgosłup komunikacji w samochodzie. To nie jest pojedynczy kabel do jednego zadania, tylko sieć, w której moduły wymieniają krótkie komunikaty zamiast ciągnąć osobne przewody do każdego czujnika i każdego sterownika.
W normie ISO 11898-1 opisano klasyczny CAN oraz CAN FD. Klasyczny wariant pozwala na transmisję do 1 Mbit/s i ramki z ładunkiem do 8 bajtów, a CAN FD zwiększa możliwości przesyłu danych i długość ramki. Dla auta oznacza to prostsze okablowanie, mniejszą masę wiązek i łatwiejszą integrację nowych modułów.
- Mniej kabli - wiele sygnałów idzie jedną magistralą zamiast osobnymi torami.
- Lepsza współpraca modułów - ABS, silnik, licznik i klimatyzacja mogą wymieniać dane w czasie rzeczywistym.
- Łatwiejsza diagnostyka - tester widzi błędy komunikacji, a nie tylko pojedyncze usterki podzespołów.
- Większa skalowalność - producent może dodać nowy moduł bez przebudowy całej wiązki.
W praktyce nie ma jednego „centralnego komputera”, który steruje wszystkim wprost. Zamiast tego wiele sterowników działa równolegle, a CAN pozwala im wymieniać informacje szybko i przewidywalnie. To właśnie dlatego w nowoczesnym aucie awaria jednej części instalacji potrafi wywołać kaskadę komunikatów, a nie tylko jeden lokalny objaw. Od tego już krok do pytania, jak ta komunikacja jest zorganizowana fizycznie.
Jak działa komunikacja na magistrali CAN
CAN opiera się na dwóch przewodach: CAN-H i CAN-L. Są one skręcone razem, żeby ograniczyć wpływ zakłóceń elektromagnetycznych. Sygnał nie polega na „wysyłaniu plusa i minusa” w prostym sensie, tylko na różnicy napięć między tymi liniami.
Najważniejsza zasada jest prosta: w CAN istnieją stany dominujące i recesywne. Gdy dwa moduły chcą nadawać jednocześnie, wygrywa komunikat o wyższym priorytecie. W praktyce oznacza to, że wiadomości bezpieczeństwa dostają pasmo przed mniej pilnymi danymi komfortu czy multimediów. To bardzo sprytne rozwiązanie, bo sieć sama rozstrzyga kolizje bez chaosu.
Przeczytaj również: P0300 Opel - Jak zdiagnozować i naprawić wypadanie zapłonów?
Co decyduje o jakości sygnału
- Terminacja - na końcach magistrali stosuje się zwykle dwa rezystory 120 Ω. Przy poprawnym pomiarze między CAN-H i CAN-L, przy wyłączonym zasilaniu, często wychodzi około 60 Ω.
- Topologia - CAN lubi strukturę liniową z krótkimi odgałęzieniami. Długie „odnogi” robią odbicia sygnału i psują komunikację.
- Złącza i masa - korozja, luźny pin albo słaba masa potrafią wyglądać jak awaria całej magistrali.
To właśnie tu wielu początkujących popełnia błąd: szuka „uszkodzonego CAN-a”, kiedy problemem jest zwykły spadek napięcia albo słaby punkt masowy. Gdy rozumiem warstwę fizyczną, dużo łatwiej ocenić, które moduły naprawdę rozmawiają ze sobą, a które tylko milczą z powodu przerwy w wiązce. Następny krok to sprawdzenie, gdzie ta sieć działa w realnym aucie.
Gdzie CAN pracuje w elektryce samochodowej

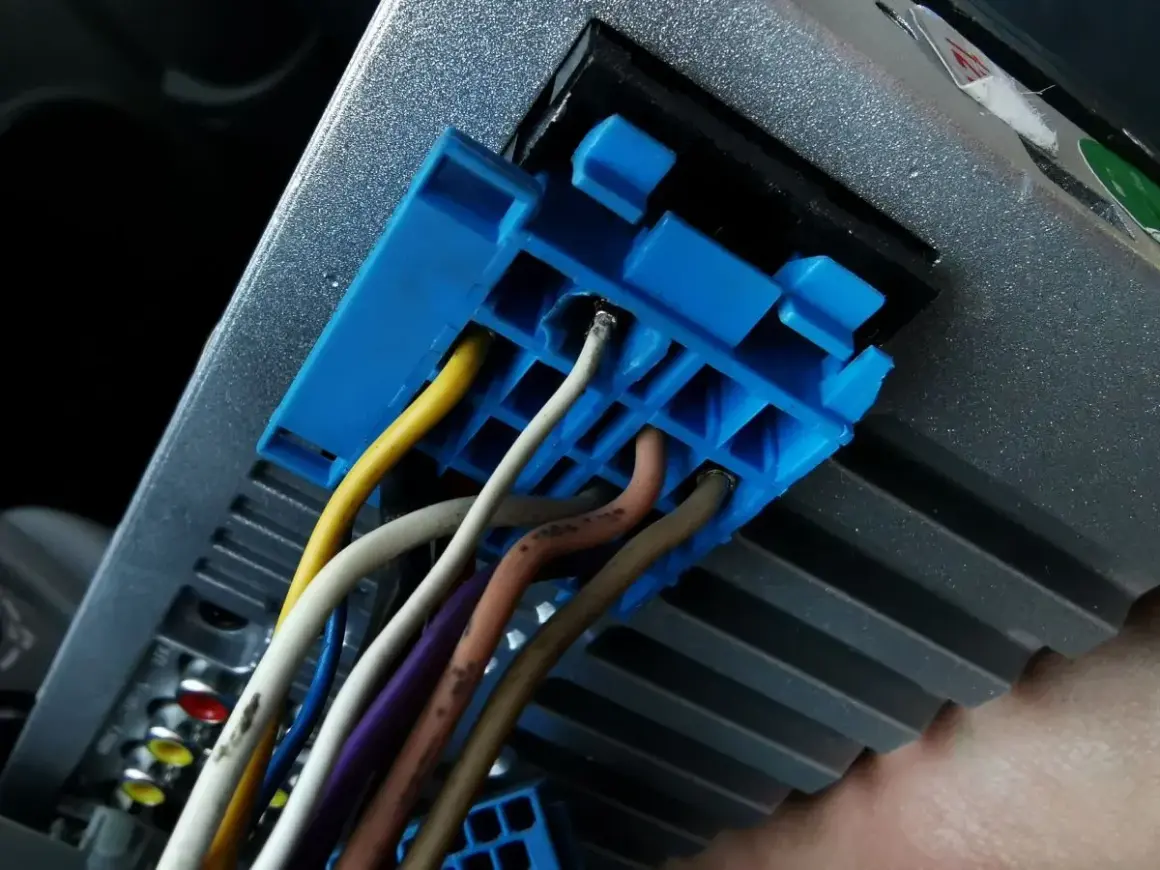

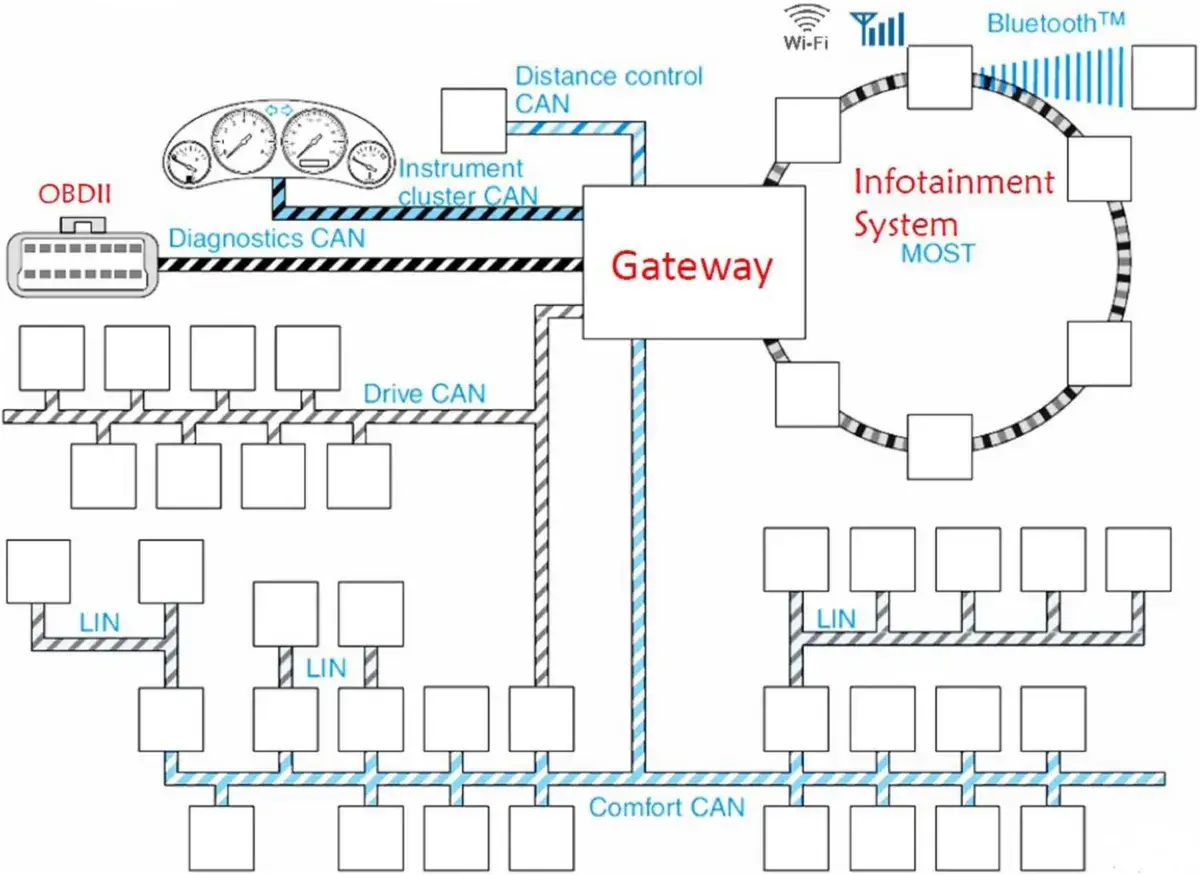

W nowoczesnym samochodzie CAN nie obsługuje jednego obszaru, tylko kilka równoległych stref: napęd, bezpieczeństwo, nadwozie, komfort i diagnostykę. W większych autach spotyka się nawet kilka osobnych magistral, a bramka gateway tłumaczy ruch między nimi. To ważne, bo nie wszystko w aucie „widzi” wszystko inne bezpośrednio.
| Obszar | Co zwykle przesyła | Dlaczego to ważne |
|---|---|---|
| Sterownik silnika | Obroty, obciążenie, moment, błędy pracy | Wpływa na osiągi, spalanie i tryb awaryjny |
| ABS/ESP | Prędkości kół, interwencje hamowania, stabilizacja | Bezpośrednio dotyczy bezpieczeństwa jazdy |
| Body Control Module | Światła, zamki, wycieraczki, komfort | Centralizuje sterowanie nadwoziem |
| Licznik i infotainment | Prędkość, komunikaty, ostrzeżenia, stan systemów | Kierowca widzi dane z wielu modułów naraz |
| BMS w hybrydach i EV | Stan baterii, temperatura, ładowanie, ograniczenia mocy | Bez tego nie ma sensownego zarządzania energią |
| Gateway | Przekazywanie i filtrowanie ruchu między sieciami | Łączy różne segmenty instalacji |
Ja szczególnie zwracam uwagę na auta hybrydowe i elektryczne, bo tam komunikacja sieciowa ma bezpośredni wpływ na zarządzanie energią, ładowaniem i ograniczaniem mocy. W praktyce CAN nie tylko „gada” z modułami, ale decyduje o tym, czy auto zachowuje się płynnie i bezpiecznie. Kiedy już wiadomo, gdzie sieć pracuje, łatwiej porównać ją z innymi rozwiązaniami stosowanymi w pojeździe.
CAN, CAN FD i inne sieci w samochodzie
Nie każdy przewód komunikacyjny w aucie robi to samo. Gdy ktoś próbuje użyć CAN tam, gdzie potrzebne są duże ilości danych, zwykle kończy się to frustracją. Dlatego producenci mieszają różne sieci i dobierają je do zadania.
| Sieć | Do czego służy | Mocne strony | Ograniczenia |
|---|---|---|---|
| Classical CAN | Sterowanie, bezpieczeństwo, podstawowa diagnostyka | Sprawdzony, odporny, prosty | Do 8 bajtów na ramkę, mniejsza przepustowość |
| CAN FD | Większe pakiety danych, nowsze moduły, diagnostyka | Większa ramka i wyższa szybkość transmisji | Wymaga zgodnych sterowników i transceiverów |
| LIN | Proste funkcje komfortu, tani podział zadań | Niski koszt, prostota | Wyraźnie wolniejsza od CAN |
| Automotive Ethernet | Kamery, systemy multimedialne, ADAS | Duża przepustowość | Większa złożoność i koszt |
W diagnostyce pokładowej często pojawia się jeszcze warstwa opisana przez ISO 15765-4, czyli komunikacja między siecią pojazdu a złączem diagnostycznym. To ważne rozróżnienie: złącze OBD-II nie jest samą magistralą, tylko punktem dostępu do kilku protokołów, z których CAN bywa najważniejszy. Dzięki temu można odczytywać błędy, testować moduły i sprawdzać stan pojazdu bez rozbierania połowy instalacji. Skoro już wiadomo, jak sieci są ułożone, czas na część najbardziej praktyczną: jak rozpoznać, że coś w CAN przestało działać.
Jak rozpoznać problem z komunikacją i nie wymieniać części na ślepo
Typowa awaria CAN rzadko wygląda jak pojedynczy, elegancko opisany błąd. Częściej pojawia się zestaw dziwnych objawów: kilka kontrolek naraz, brak komunikacji z jednym lub kilkoma sterownikami, losowe restarty licznika albo tryb awaryjny bez oczywistej przyczyny. W takich sytuacjach nie zaczynam od wymiany modułu. Zaczynam od zasilania, masy i samej sieci.
| Objaw | Co zwykle sugeruje | Co sprawdzić najpierw |
|---|---|---|
| Wiele kontrolek naraz | Problem z zasilaniem, masą albo gateway | Napięcie akumulatora, punkty masowe, błędy w kilku sterownikach |
| Brak komunikacji z jednym modułem | Przerwa w wiązce, wtyczka, uszkodzony moduł | Bezpiecznik, zasilanie modułu, stan złącza |
| Losowe zaniki działania | Luźny pin, korozja, woda w złączu | Okolice progów, drzwi, podszybia, miejsca narażone na wilgoć |
| Tryb awaryjny silnika | Błąd danych wejściowych lub komunikacji między modułami | Odczyt kodów usterek i parametrów bieżących |
| Miganie LED po retroficie | Kontrola obciążenia, PWM, niezgodność modułu | Rodzaj lampy, układ monitorowania żarówek, kompatybilność osprzętu |
- Sprawdź napięcie akumulatora i ładowanie. Słabe 12 V potrafi udawać „awarię CAN”.
- Odczytaj błędy w kilku sterownikach, nie tylko w silniku. Ważny jest obraz całej sieci.
- Przy wyłączonym zasilaniu zmierz oporność między CAN-H i CAN-L. Około 60 Ω to dobry znak, wyraźnie inne wartości już nie.
- Sprawdź złącza, zwłaszcza tam, gdzie wiązka pracuje mechanicznie albo ma kontakt z wilgocią.
- Jeśli problem wraca, odpinaj po kolei moduły i patrz, kiedy sieć wraca do życia. To prostsze niż zgadywanie.
Jeżeli mam do dyspozycji oscyloskop, używam go na końcu, a nie na samym początku. Widać wtedy zakłócenia, odbicia i zakleszczony poziom dominujący, ale samo „ładne” przebiegi nie naprawiają auta. Najpierw trzeba ustalić, czy winny jest przewód, moduł, masa, czy tylko napięcie zasilania. A skoro przy praktyce jesteśmy, warto wyjaśnić jeszcze jedno źródło zamieszania: marketingowe „CAN-Bus” przy LED-ach.
Co naprawdę oznacza adapter CAN-Bus przy LED-ach
Tu pojawia się najwięcej nieporozumień. Adapter CAN-Bus sprzedawany do żarówek LED nie jest częścią magistrali komunikacyjnej w ścisłym znaczeniu. Najczęściej to rezystor obciążeniowy albo mały dekoder, którego zadaniem jest oszukanie elektroniki auta: ma zlikwidować komunikat o spalonej żarówce, ograniczyć migotanie lub dopasować pobór prądu do tego, czego oczekuje sterownik.
To działa, ale ma cenę. Rezystor zamienia część energii w ciepło, więc oszczędność z LED-ów jest mniejsza niż na papierze. W dodatku zły dobór elementu może przegrzewać obudowę lampy albo przeciążać wyjście modułu nadwozia. Ja traktuję takie rozwiązania jako obejście konkretnego problemu, a nie uniwersalną receptę na każdą przeróbkę.
| Rozwiązanie | Kiedy pomaga | Na co uważać |
|---|---|---|
| Rezystor obciążeniowy | Gdy auto sprawdza pobór prądu i zgłasza błąd żarówki | Dużo ciepła, dodatkowy pobór energii, konieczny dobry montaż |
| Dekoder / sterownik LED | Gdy problemem jest migotanie, PWM lub komunikat błędu | Rozwiązanie bywa zależne od konkretnego modelu auta |
| Sama wymiana żarówki na LED | Gdy instalacja akceptuje niższy pobór mocy | Nie zawsze działa bez błędów i nie w każdej lampie |
Jeśli celem jest tylko „żeby nie wyświetlało błędu”, taki moduł bywa skuteczny. Jeśli celem jest realna poprawa oświetlenia i trwałości, trzeba patrzeć szerzej: na optykę lampy, homologację, chłodzenie LED i zgodność z elektroniką auta. Sama etykieta sprzedażowa nie gwarantuje poprawnego efektu. Ostatni krok to praktyczna checklista, która pozwala uniknąć najdroższych pomyłek.
Co warto sprawdzić, zanim uznasz, że winna jest magistrala
Z mojej perspektywy najwięcej pieniędzy tracą ci, którzy wymieniają sterowniki, zanim sprawdzą podstawy. W instalacji samochodowej bardzo często winne są rzeczy banalne: słabe zasilanie, masa, złącze po naprawie blacharskiej albo niefabryczny osprzęt, który miesza w komunikacji.
- Napięcie 12 V - przed diagnozą CAN sprawdź akumulator i ładowanie.
- Punkty masowe - luźna lub skorodowana masa potrafi dać objawy jak uszkodzony moduł.
- Wilgoć w wiązce - szczególnie w drzwiach, podszybiu, bagażniku i okolicach złącz podłogowych.
- Aftermarket - radio, alarm, LED-y, lokalizator GPS czy ładowarka USB mogą wprowadzać zakłócenia.
- Warstwa bezpieczeństwa - w hybrydach i EV nie myl niskonapięciowej sieci komunikacyjnej z układem wysokiego napięcia; przy pomarańczowych przewodach nie ma miejsca na improwizację.
Jeżeli po tych testach sieć nadal nie pracuje poprawnie, wtedy ma sens sięgnąć po dokładniejszą diagnostykę modułów albo oddać auto do elektryka samochodowego, który potrafi czytać dane z magistrali, a nie tylko kasować błędy. CAN sam w sobie nie jest tajemnicą - trzeba go po prostu diagnozować logicznie: od zasilania, przez terminację i komunikację, aż po konkretne moduły. Gdy to zrobisz, większość „dziwnych usterek” przestaje być dziwna, a staje się po prostu techniczna.
