W praktyce cały problem sprowadza się do tego, gdzie zamontować naczynie przeponowe, aby instalacja grzewcza pracowała stabilnie, cicho i bez niepotrzebnych skoków ciśnienia. Najczęściej najlepszym miejscem jest powrót instalacji, możliwie blisko źródła ciepła, ale liczy się też układ pompy, zaworu bezpieczeństwa i dostęp do serwisu. Poniżej rozkładam temat na proste zasady, które sprawdzają się w kotłach i pompach ciepła.
Najważniejsze zasady, które od razu porządkują montaż
- Naczynie przeponowe najczęściej wpina się na powrocie, czyli na przewodzie z niższą temperaturą wody.
- Punkt wpięcia powinien być blisko źródła ciepła i w miejscu, które stabilizuje ciśnienie całej instalacji.
- Pompa obiegowa powinna tłoczyć od punktu przyłączenia naczynia, a nie w jego stronę.
- Między źródłem ciepła a zabezpieczeniem nie powinno być zwykłych zaworów odcinających.
- W pompach ciepła zasada jest podobna, ale trzeba uwzględnić bufor, moduł hydrauliczny i fabryczne wyposażenie urządzenia.
- Po montażu trzeba sprawdzić ciśnienie wstępne, dostęp serwisowy i poprawne odpowietrzenie układu.
Najczęściej montuje się je na powrocie instalacji
Jeśli mam wskazać jedną odpowiedź bez wchodzenia jeszcze w niuanse, to właśnie tę: naczynie przeponowe montuje się na powrocie, czyli tam, gdzie woda wraca do kotła albo do pompy ciepła. Producenci armatury, tacy jak Caleffi, zalecają wprost montaż na przewodzie z najniższą temperaturą wody, bo wtedy przepona pracuje w łagodniejszych warunkach i dłużej zachowuje sprawność.
To ważne zwłaszcza w zamkniętych instalacjach centralnego ogrzewania. W starym układzie otwartym temat wygląda inaczej, bo stosuje się otwarte naczynie wzbiorcze w najwyższym punkcie instalacji. W układzie zamkniętym naczynie przeponowe ma za to przyjmować zmianę objętości wody i utrzymywać ciśnienie w bezpiecznym zakresie.
Nie ma tu jednej sztywnej odległości w centymetrach od kotła. Ja patrzę przede wszystkim na to, czy punkt jest hydraulicznie sensowny i czy temperatura nie będzie niepotrzebnie obciążała membrany. Z tego właśnie powodu „gdzieś przy kotle” to za mało precyzyjna odpowiedź. Następny krok to zrozumienie, dlaczego to miejsce tak mocno wpływa na całą instalację.
Dlaczego właśnie tam stabilizuje się ciśnienie
W instalacji zamkniętej naczynie przeponowe wyznacza tak zwany punkt o zerowej zmianie ciśnienia. Mówiąc prościej: w miejscu jego przyłączenia ciśnienie staje się punktem odniesienia dla całego obiegu. Gdy pompa startuje, reszta instalacji zmienia ciśnienie względem tego punktu, a nie odwrotnie.
W praktyce oznacza to, że pompa powinna pracować tak, aby „oddalać się” od naczynia, czyli tłoczyć od miejsca jego wpięcia. To właśnie ten układ pomaga podnieść ciśnienie po stronie ssawnej pompy, ogranicza ryzyko zasysania powietrza i zmniejsza szansę na kawitację. Kawitacja to lokalne tworzenie się pęcherzyków pary w pompie; brzmi niewinnie, ale w rzeczywistości szkodzi wirnikowi i potrafi generować hałas oraz drgania.
Jeżeli punkt przyłączenia naczynia jest ustawiony niekorzystnie, część instalacji może wpadać w podciśnienie przy pracy pompy. Wtedy odpowietrzanie staje się mniej skuteczne, a układ zaczyna łapać powietrze tam, gdzie nie powinien. To właśnie dlatego samo „blisko kotła” nie wystarcza. Trzeba jeszcze dobrze ułożyć cały zestaw elementów.

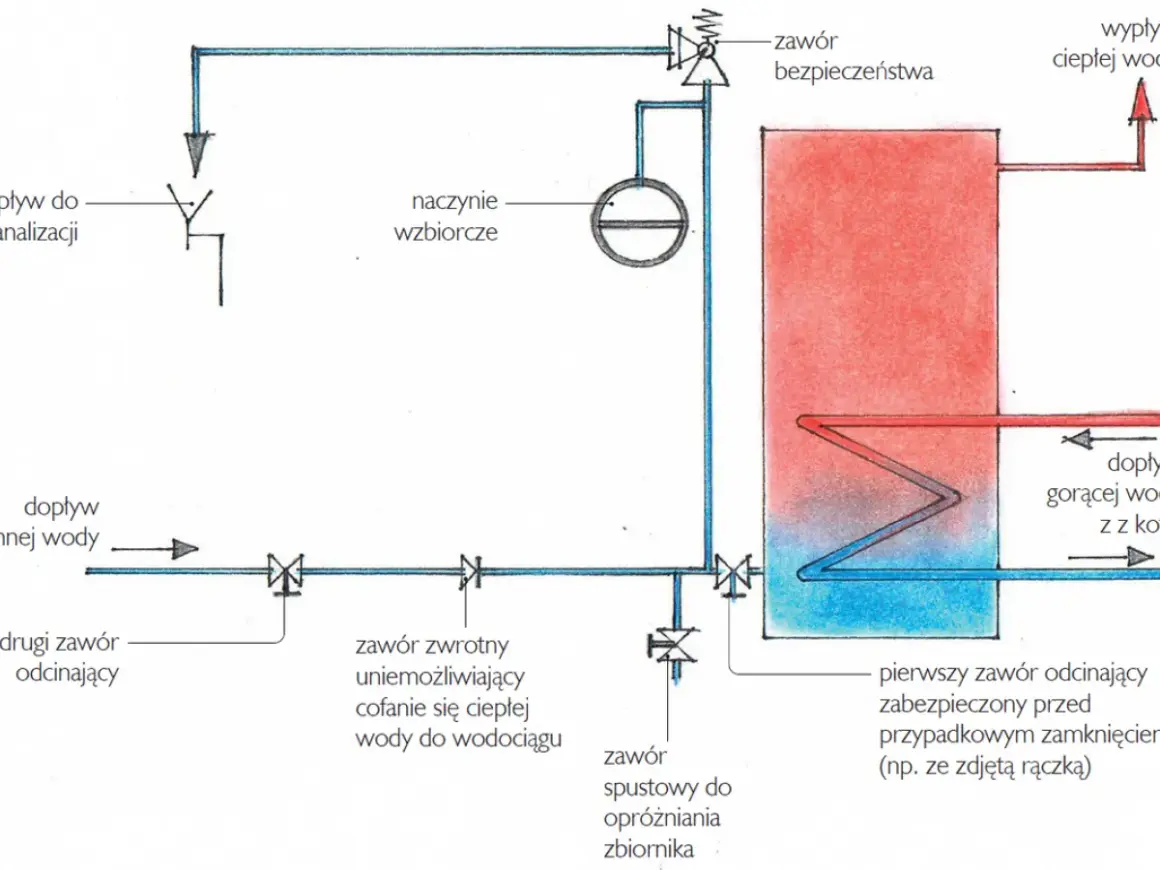

Układ, który najczęściej działa bez niespodzianek
Najlepsze efekty daje nie pojedynczy element, ale cały logiczny układ. AFRISO przypomina, że zawór bezpieczeństwa powinien być zamontowany jak najbliżej źródła ciepła i bez żadnej armatury odcinającej pomiędzy nim a źródłem. To samo myślenie warto przenieść na naczynie przeponowe: ma być wpięte tak, żeby instalacja „widziała” je cały czas, a nie tylko wtedy, gdy zawór jest otwarty.
| Element | Gdzie go umieścić | Dlaczego to ma znaczenie |
|---|---|---|
| Naczynie przeponowe | Na powrocie, blisko źródła ciepła | Niższa temperatura wody, stabilniejsze warunki pracy membrany |
| Pompa obiegowa | Tak, by tłoczyła od punktu przyłączenia naczynia | Lepszy rozkład ciśnień i mniejsze ryzyko zasysania powietrza |
| Zawór bezpieczeństwa | Tuż przy kotle albo module hydraulicznym | Musi zadziałać bez opóźnień i bez przeszkód po drodze |
| Zawór serwisowy do naczynia | Na przyłączu naczynia, jako element do obsługi | Ułatwia kontrolę i wymianę bez opróżniania całej instalacji |
| Odpowietrznik | W miejscu, gdzie powietrze naturalnie się zbiera | Przyspiesza usuwanie gazów z układu |
Jest jeszcze jeden detal, który w praktyce robi różnicę: jeśli punkt montażu naraża naczynie na zbyt wysoką temperaturę, trzeba odsunąć je od źródła albo zastosować rozwiązanie pośrednie. Dla wielu modeli graniczna temperatura pracy membrany jest niższa niż temperatura samego medium w kotle, więc bezmyślne dosunięcie wszystkiego do króćca zasilania nie zawsze jest dobrym pomysłem. To prowadzi nas prosto do pompy ciepła, bo tam układ często wygląda podobnie, ale szczegóły są bardziej wymagające.
Pompa ciepła nie zmienia zasady, ale zmienia szczegóły
W pompach ciepła podstawowa zasada pozostaje ta sama: naczynie przeponowe najlepiej pracuje na powrocie, w stabilnym punkcie układu. Różnica polega na tym, że w wielu instalacjach pompa ciepła pracuje z buforem, sprzęgłem hydraulicznym albo gotowym modułem hydraulicznym, więc punkt wpięcia trzeba dobrać do całego zestawu, a nie tylko do samego urządzenia.
Ja w takich układach najpierw sprawdzam dokumentację producenta. Jeśli jednostka wewnętrzna ma już wbudowane naczynie, jego pojemność może być wystarczająca dla małej instalacji z podłogówką. Jeśli jednak obieg jest większy, ma kilka stref albo dochodzi bufor, osobne naczynie bywa potrzebne, bo zbyt mała pojemność kończy się częstym wzrostem ciśnienia i zadziałaniami zaworu bezpieczeństwa.
W pompach ciepła bardzo dobrze sprawdza się montaż w pobliżu bufora lub rozdzielacza po stronie instalacji, tam gdzie ciśnienie jest najbardziej przewidywalne. To szczególnie ważne przy niskotemperaturowej podłogówce, bo układ pracuje wtedy spokojniej, a sama pompa ciepła nie musi walczyć z niepotrzebnymi wahaniami. W monobloku na zewnątrz dochodzi jeszcze temat ochrony przed mrozem, więc dostęp serwisowy i możliwość prawidłowego opróżnienia układu mają jeszcze większe znaczenie.
W praktyce najbardziej sensowna zasada brzmi więc tak: najpierw patrzę na schemat hydrauliczny, potem na temperatury pracy, a dopiero na końcu na to, gdzie „zostaje miejsce na ścianie”. Gdy to już uporządkujesz, łatwo zauważyć błędy, które najczęściej wracają po pierwszym sezonie grzewczym.
Krótka checklista przed uruchomieniem
Przed pierwszym startem zawsze sprawdzam cztery rzeczy: czy naczynie jest na powrocie, czy jest dostęp do obsługi, czy pompa nie tłoczy w złą stronę i czy ciśnienie wstępne jest ustawione sensownie. AFRISO zwraca uwagę, że w typowej instalacji zamkniętej ciśnienie wstępne powinno być około 0,3 bar niższe od ciśnienia pracującej instalacji, więc przy 1,5 bar na instalacji naczynie zwykle ustawia się w okolicach 1,2 bar.
- Sprawdź, czy między źródłem ciepła a zabezpieczeniem nie ma zwykłego zaworu odcinającego.
- Upewnij się, że zawór serwisowy do naczynia jest rozwiązaniem przewidzianym do tego celu, a nie przypadkowym odcięciem „na siłę”.
- Zweryfikuj, czy instalacja jest dobrze odpowietrzona po napełnieniu.
- Oceń, czy pojemność naczynia pasuje do całego zładu, a nie tylko do samego kotła albo samej pompy ciepła.
Tak ustawiony układ nie robi wrażenia, ale właśnie o to chodzi. Naczynie przeponowe ma po prostu działać w tle, bez hałasu, bez częstych korekt i bez zbędnego obciążania całej instalacji. Jeśli powrót, punkt wpięcia i serwis są dobrze zaplanowane, reszta zwykle układa się znacznie łatwiej.
