W kotłach na pellet i innych urządzeniach z podajnikiem ślimakowym ten mały element decyduje o czymś dużo ważniejszym niż wygoda odczytu: o tym, czy instalacja zdąży zareagować na cofnięcie żaru. W tym tekście wyjaśniam, gdzie jest czujnik temperatury podajnika, jak go rozpoznać po konstrukcji kotła, co oznaczają alarmy i jak sprawdzić układ bez ryzykowania awarii albo fałszywego zabezpieczenia. To szczególnie istotne w domach, w których źródła ciepła pracują hybrydowo, na przykład kocioł pelletowy wspiera pompę ciepła albo działa jako rezerwa.
Najczęściej czujnik siedzi przy rurze między palnikiem a zasobnikiem
- W większości kotłów i palników czujnika nie szuka się w samym koszu, tylko przy odgiętce, rurze podajnika albo na kanale podającym.
- Jego zadanie to wykryć wzrost temperatury po cofnięciu się żaru, zanim ogień dotrze do zasobnika.
- W wielu układach próg alarmu bywa ustawiony około 45°C, a w części sterowników wyżej, nawet w okolicach 60-70°C.
- Jeśli alarm wraca, przyczyna bywa po stronie zabrudzenia, złego ciągu, paliwa albo samego montażu czujnika.
- Przesuwanie sondy „na oko” zwykle szkodzi bardziej, niż pomaga, bo opóźnia reakcję albo wywołuje fałszywe alarmy.
Najpierw szukaj przy odgiętce, nie przy samym zasobniku

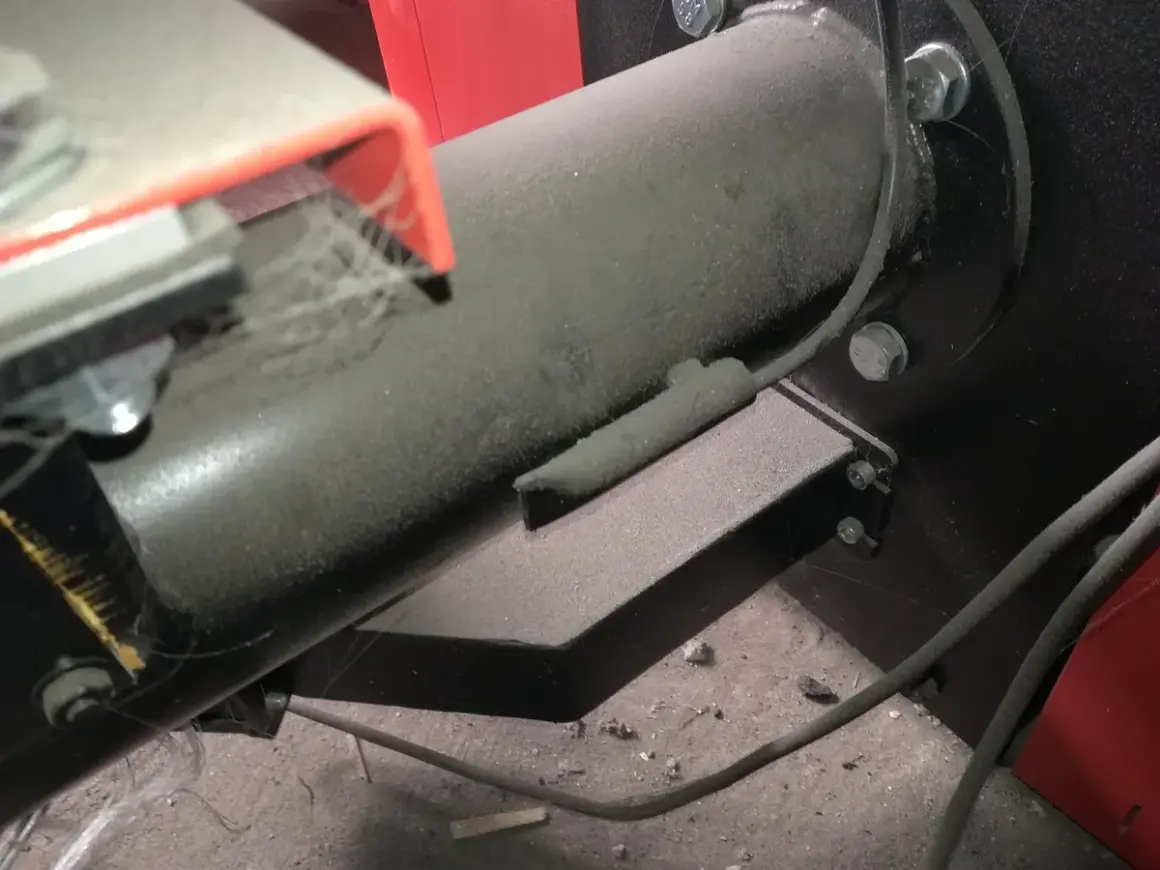

W praktyce czujnik temperatury podajnika najczęściej montuje się na rurze podającej paliwo, w odgiętce łączącej palnik z zasobnikiem albo na samym kanale podającym. Taki montaż ma sens: układ ma wychwycić pierwsze oznaki cofania się żaru, a nie czekać, aż ciepło dotrze do kosza z pelletem czy ekogroszkiem.
Ja patrzę na to prosto: jeśli czujnik ma chronić przed pożarem w podajniku, musi być ustawiony tam, gdzie temperatura rośnie jako pierwsza. Zbyt blisko zasobnika reaguje za późno, a zbyt blisko gorącego palnika może zgłaszać alarm bez realnego zagrożenia. Dlatego producenci zwykle opisują konkretne miejsce montażu w instrukcji, a nie zostawiają tego przypadkowi.
| Miejsce montażu | Co zwykle oznacza | Ocena praktyczna |
|---|---|---|
| Odgiętka lub kolanko między palnikiem a zasobnikiem | Najczęstszy punkt detekcji cofki i przegrzania | To zwykle najlepsze miejsce, bo reaguje wcześnie |
| Rura podajnika w studzience lub obejmie | Rozwiązanie spotykane w wielu palnikach i sterownikach | Dobre, jeśli czujnik ma kontakt z metalem i jest zgodny z dokumentacją |
| Obudowa przy palniku | Pomiar temperatury w strefie najbardziej narażonej na cofnięcie płomienia | W porządku tylko wtedy, gdy tak przewidział producent |
| Sam kosz zasypowy | Temperatura odległa od źródła zagrożenia | Zwykle zbyt późna reakcja i większe ryzyko błędnego ustawienia |
To ważne rozróżnienie, bo samo miejsce montażu podpowiada, jak czytać alarmy i czego nie poprawiać na skróty. Żeby nie zgadywać, warto najpierw odczytać konstrukcję kotła, a dopiero potem szukać sondy.
Jak rozpoznać właściwe miejsce po budowie kotła
Najprościej zacząć od toru, którym paliwo idzie z zasobnika do palnika. Szukam miejsca, gdzie rura jest najbliżej komory spalania, gdzie znajduje się odgiętka albo klapa przeciwpożarowa i gdzie producent przewidział otwór, gniazdo lub obejmę dla czujnika. W dobrze złożonym układzie sonda nie wisi luźno, tylko siedzi w zaprojektowanym punkcie pomiarowym.
W praktyce rozpoznaję to po kilku znakach:
- krótki odcinek rury lub kolanko między zasobnikiem a palnikiem,
- metalowa tuleja, kieszeń albo mała studzienka pod przewód czujnika,
- przewód prowadzony tak, żeby nie dotykał ruchomych elementów podajnika,
- mocowanie, które zapewnia kontakt z metalem, a nie tylko „wiszenie” w powietrzu,
- osłona lub klapa przeciwpożarowa, bo czujnik zwykle pracuje właśnie w takiej strefie zabezpieczenia.
Jeżeli otwarta konstrukcja pokazuje wyraźny kanał podający i odgiętkę, to zwykle tam właśnie szukam sondy. Jeśli natomiast sterownik pokazuje osobny czujnik palnika, trzeba sprawdzić, czy producent nie rozdzielił funkcji pomiaru i zabezpieczenia. To prowadzi mnie do następnego kroku: bezpiecznego sprawdzenia, czy sam czujnik działa tak, jak powinien.
Jak bezpiecznie sprawdzić czujnik i nie zepsuć ochrony kotła
Tu mam jedną zasadę: najpierw bezpieczeństwo, dopiero potem diagnostyka. Kocioł musi być wygaszony i wystudzony; przy gorącym palniku nie sprawdzam położenia sondy gołą ręką, nie przekładam jej głębiej „żeby lepiej łapała” i nie podnoszę od razu progu alarmu w sterowniku.
- Odłącz zasilanie i odczekaj, aż układ ostygnie.
- Sprawdź, czy czujnik jest osadzony w miejscu przewidzianym przez producenta.
- Oceń stan przewodu, wtyczki i mocowania.
- Porównaj odczyt z zachowaniem instalacji: czy temperatura rośnie przy pracy podajnika, czy stoi w miejscu.
- Jeśli sterownik pokazuje skrajne lub nierealne wartości, potraktuj to jako usterkę czujnika albo połączenia.
W wielu sterownikach alarm podajnika pojawia się przy temperaturze rzędu 45°C, ale spotyka się też progi 60-70°C. To nie jest liczba do ręcznego „ulepszania” według uznania. Jeśli ktoś podniesie próg tylko po to, żeby alarm ucichł, usuwa objaw, a nie przyczynę. A właśnie przyczynę trzeba znaleźć przed następnym sezonem grzewczym. W tle działa tu także zabezpieczenie termiczne STB, które nie zastępuje diagnostyki, tylko domyka ochronę całego układu.
Co oznacza alarm temperatury podajnika
Kiedy sterownik zgłasza przegrzanie, zwykle nie chodzi o przypadkowy błąd elektroniki. Najczęściej system reaguje na realny wzrost temperatury w pobliżu podajnika, bo wykrył cofnięcie żaru, zbyt intensywne grzanie kanału podającego albo problem z samym czujnikiem.
| Komunikat | Najczęstsza przyczyna | Co robię od razu |
|---|---|---|
| Przekroczona temperatura podajnika | Cofnięty żar, zły ciąg, zabrudzony palnik, zbyt mało paliwa chłodzącego kanał | Wyłączam podawanie zgodnie z procedurą, sprawdzam palnik i rurę, nie zasypuję bez kontroli |
| Uszkodzony czujnik temperatury podajnika | Przerwany przewód, luźna wtyczka, uszkodzona sonda | Sprawdzam połączenia i stan czujnika, a jeśli błąd wraca, wymieniam element |
| Temperatura podajnika rośnie po wygaszeniu | Żar został w rurze albo palnik nie odciął spalania wystarczająco szybko | Weryfikuję ustawienia nadmuchu, dawki paliwa i drożność kanału |
Jeżeli alarm pojawia się po każdym rozpaleniu albo tuż po wygaszaniu, ja nie szukam winy najpierw w samym czujniku. Z doświadczenia częściej problem robi zabrudzony palnik, słabe paliwo, za mały ciąg kominowy albo źle ustawiona praca podajnika. Dopiero potem wracam do sondy i jej położenia. To prowadzi naturalnie do pytań o błędy montażowe, bo one potrafią zamienić dobry układ w źródło fałszywych alarmów.
Najczęstsze błędy przy montażu i diagnostyce
- Przenoszenie czujnika przy sam kosz „na wszelki wypadek”. Wtedy alarm reaguje za późno.
- Montowanie sondy luźno, bez dobrego kontaktu z metalem. Odczyt staje się przypadkowy.
- Zasłanianie czujnika grubą warstwą izolacji lub popiołu. Temperatura przestaje być miarodajna.
- Zmiana progu alarmu bez usunięcia przyczyny. Problem wraca, tylko później i groźniej.
- Mylenie czujnika podajnika z czujnikiem kotła, spalin albo STB. Każdy mierzy coś innego.
Najgorszy błąd widzę wtedy, gdy ktoś próbuje „naprawić” układ przez przesunięcie sondy o kilkanaście centymetrów. W małej instalacji to potrafi całkowicie zmienić charakter reakcji. Jeśli czujnik zaczyna łapać ciepło od palnika zamiast od cofki w rurze, przestaje spełniać swoją funkcję ochronną. Dlatego poprawny montaż jest ważniejszy niż sprytne obejście problemu, a kolejny krok to sprawdzenie całego toru podawania paliwa.
Co jeszcze sprawdzam, kiedy podajnik grzeje się za mocno
Jeśli czujnik jest w dobrym miejscu, a alarm nadal wraca, zwykle patrzę na cztery rzeczy: jakość paliwa, drożność palnika, ciąg kominowy i stan podajnika ślimakowego. Wilgotny pellet, miałki opał albo zanieczyszczenia potrafią osłabić transport paliwa i rozregulować spalanie bardziej, niż wielu użytkowników się spodziewa.
- Pellet lub ekogroszek powinny być suche i jednorodne, bez dużej ilości pyłu.
- Palnik i ruszt muszą być czyste, bo nagar zmienia kierunek i temperaturę płomienia.
- Wentylator oraz kanały powietrzne powinny dostarczać tyle powietrza, ile przewiduje sterownik.
- Podajnik nie może pracować z oporami, bo przegrzewanie i spadki wydajności szybko się kumulują.
- W układach hybrydowych warto mieć zasilanie awaryjne, bo zabezpieczenie przed cofnięciem płomienia nie działa bez prądu.
Jeśli mam zostawić jedną praktyczną myśl, to tę: czujnik temperatury podajnika ma chronić układ, ale nie zastąpi zdrowej instalacji. Dobrze ustawiony i zamontowany daje czas na reakcję, a w kotłach pracujących razem z pompą ciepła albo jako źródło rezerwowe bywa właśnie tym elementem, który decyduje o bezpieczeństwie całego domu.
