Bezpieczne przygotowanie ciepłej wody użytkowej to nie tylko dobry zasobnik czy pompa ciepła. Równie ważna jest armatura, która chroni instalację przed nadciśnieniem, cofaniem wody i uciążliwym kapaniem z zaworu. W praktyce grupa bezpieczeństwa cwu decyduje o tym, czy układ pracuje spokojnie, czy zaczyna gubić wodę przy każdym cyklu grzania.
Poniżej wyjaśniam, jak działa taki zestaw, z czego się składa, jak go dobrać do bojlera lub pompy ciepła i jakie błędy montażowe najczęściej psują cały efekt.
Co trzeba wiedzieć o zabezpieczeniu ciepłej wody
- Hydrauliczna grupa bezpieczeństwa chroni zasobnik przed nadciśnieniem, ale nie zastępuje termostatu ani zabezpieczenia temperaturowego.
- W instalacjach c.w.u. standardem jest zawór bezpieczeństwa 6 bar; to inny poziom niż 3 bar spotykany w części układów grzewczych.
- Najlepszy efekt daje zestaw z dobrze dobranym naczyniem przeponowym, bo ogranicza kapanie i zużycie wody.
- Montaż ma znaczenie: układ powinien być blisko zasobnika, bez zaworów odcinających po drodze i z widocznym odpływem do kanalizacji.
- W domu z pompą ciepła ochrona działa tak samo ważnie jak przy kotle, bo podgrzewanie wody nadal powoduje wzrost ciśnienia.
Jak działa zabezpieczenie zasobnika ciepłej wody
W układzie zamkniętym ciepła woda zwiększa objętość, a ciśnienie rośnie szybciej, niż wielu właścicieli zakłada. Zadaniem armatury zabezpieczającej jest wtedy przejęcie tego nadmiaru i wyrzucenie go w kontrolowany sposób, zanim ucierpi zasobnik, rury albo połączenia gwintowane. Norma PN-EN 1487:2014 opisuje hydrauliczne grupy bezpieczeństwa właśnie dla podgrzewaczy z zamkniętym zasobnikiem, ale od razu zaznacza ważną rzecz: taki zestaw nie kontroluje temperatury, bo od tego są osobne regulatory i zabezpieczenia źródła ciepła.
Ja patrzę na ten element jak na prosty, ale krytyczny bezpiecznik hydrauliczny. Gdy działa poprawnie, niczego nie widać poza okazjonalnym zrzutem wody przy wzroście ciśnienia. Gdy jest źle dobrany albo zamontowany byle jak, zaczyna się kapanie, szum, spadki komfortu i niepotrzebne straty wody. Żeby zobaczyć, dlaczego ten mechanizm działa, trzeba rozebrać go na części.

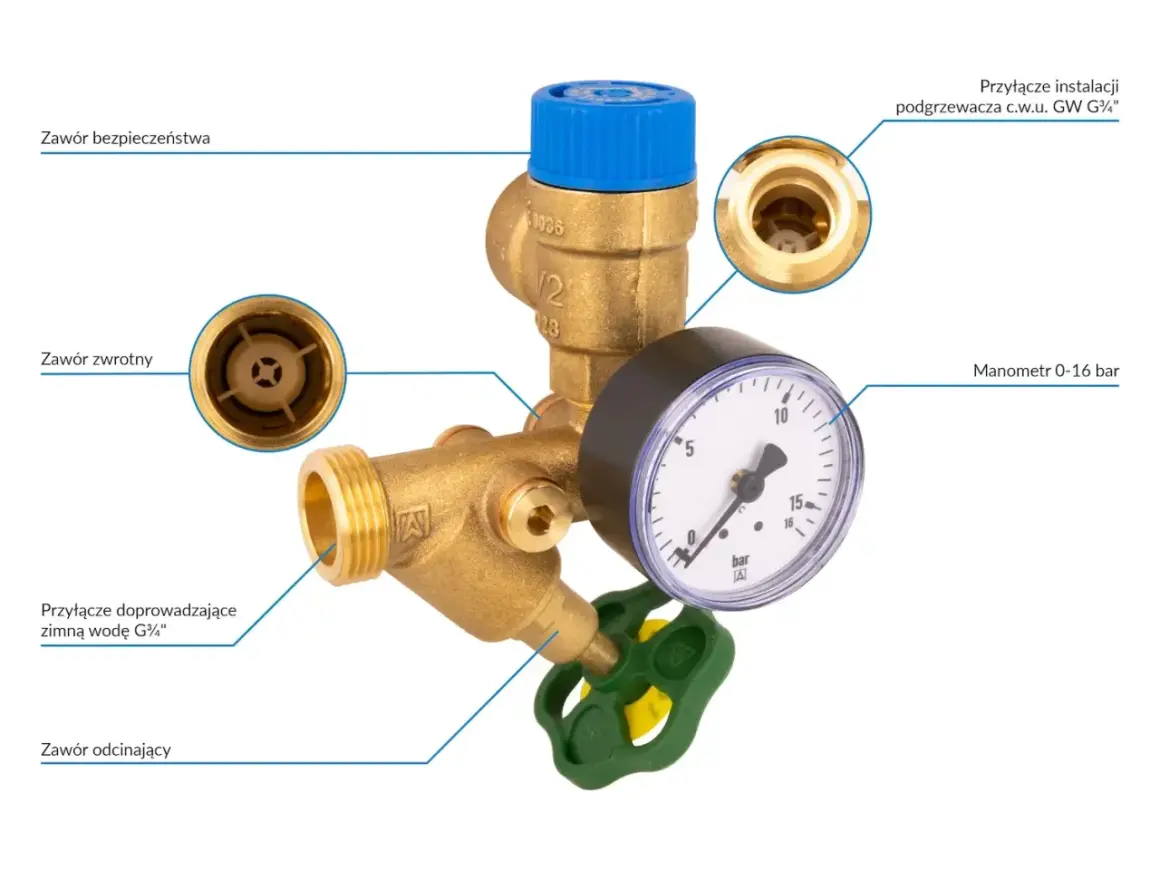

Z czego składa się taki zestaw
Nie każdy model wygląda identycznie, ale w praktyce spotyka się kilka tych samych elementów. W części zestawów dla c.w.u. podstawą jest zawór bezpieczeństwa 6 bar i zawór zwrotny, a manometr, szybkozłącze do naczynia albo odpowietrznik są dodatkiem zależnym od producenta. To ważne, bo kupujący często patrzy tylko na nazwę handlową, a później okazuje się, że brakuje mu dokładnie tego, co chciał mieć pod ręką przy serwisie.
| Element | Co robi | Dlaczego ma znaczenie |
|---|---|---|
| Zawór bezpieczeństwa | Otwiera upust, gdy ciśnienie przekroczy nastawę, zwykle 6 bar | Chroni zasobnik przed rozerwaniem i nadmiernym wzrostem ciśnienia |
| Zawór zwrotny | Nie pozwala wodzie cofać się do instalacji zimnej wody | Chroni sieć przed przepływem wstecznym i stabilizuje pracę układu |
| Manometr | Pokazuje bieżące ciśnienie | Bez niego trudno ocenić, czy problemem jest instalacja, czy zużyty zawór |
| Odpowietrznik automatyczny | Usuwa powietrze z korpusu lub z gałęzi instalacji | Ogranicza hałas, skoki pracy i fałszywe objawy awarii |
| Króciec do naczynia przeponowego | Łączy zestaw z naczyniem | To właśnie dzięki niemu nadciśnienie ma gdzie się skompensować |
W dobrze opisanych kartach technicznych producenci podają też dopuszczalną temperaturę pracy, zakres ciśnień i średnicę podłączanego naczynia. Dla typowych zestawów spotyka się temperaturę pracy do 95°C i ciśnienie robocze do 6 bar, a całe wykonanie opiera się zwykle na mosiądzu lub stali nierdzewnej. To nie jest detal estetyczny, tylko parametr wpływający na trwałość w gorącym, mokrym środowisku kotłowni.
W praktyce najważniejsze jest jednak to, że komponenty mają współpracować jako jeden układ, a nie jako luźny zbiór części. I tu wchodzi pytanie, co dzieje się w momencie nagrzewania wody.
Dlaczego z zaworu kapie woda i kiedy to jest normalne
Podczas grzania woda zwiększa objętość. Jeśli nie ma miejsca na bezpieczne przyjęcie tej nadwyżki, ciśnienie zaczyna rosnąć aż do momentu otwarcia zaworu bezpieczeństwa. Krótki zrzut po nagrzaniu bywa więc zjawiskiem normalnym, ale stałe kapanie zwykle oznacza coś więcej niż tylko „taki urok bojlera”.
Najczęstsze przyczyny są trzy. Po pierwsze, brak naczynia przeponowego albo naczynie za małe. Po drugie, zbyt wysokie ciśnienie na wejściu z sieci. Po trzecie, zabrudzony albo zużyty zawór, który nie domyka się szczelnie po upuście. Jeśli instalacja pracuje z pompą ciepła, objaw może być rzadszy niż przy klasycznym podgrzewaczu elektrycznym, ale mechanizm pozostaje ten sam: podgrzewanie do około 55-65°C nadal powoduje rozszerzanie się wody.
Właśnie dlatego nie traktuję kapania wyłącznie jako drobnej niedogodności. To sygnał, że układ zbyt mocno pracuje na granicy swoich możliwości. A to prowadzi już prosto do doboru właściwego modelu.
Jak dobrać właściwy model do bojlera lub pompy ciepła
Przy doborze patrzę przede wszystkim na trzy rzeczy: ciśnienie zasilania, pojemność zasobnika i sposób pracy źródła ciepła. Sama etykieta „c.w.u. 6 bar” nie wystarczy, bo inny zestaw sprawdzi się przy kompaktowym bojlerze 80 l, a inny przy zasobniku 200 l lub układzie hybrydowym z kolektorami. W domach jednorodzinnych często spotyka się naczynia 8-24 l, a przy większych zasobnikach albo wyższym ciśnieniu sieci sens ma 35-50 l.
| Sytuacja | Co ma sens | Dlaczego |
|---|---|---|
| Mały zasobnik i umiarkowane ciśnienie sieci | Grupa 6 bar + naczynie 8-12 l | To najprostszy i zwykle wystarczający wariant dla typowego domu |
| Zasobnik 150-200 l | Grupa 6 bar + większe naczynie, często 18-24 l | Większa objętość wody wymaga większego bufora na rozszerzalność |
| Pompa ciepła z podgrzewaniem do 55-65°C | Model do c.w.u. z dobrym odpływem i łatwym serwisem | Zmiany temperatury są mniejsze niż w kotle, ale ochrona nadal jest obowiązkowa |
| Układ z wysokim ciśnieniem zasilania | Grupa + reduktor ciśnienia na wejściu | Sam zawór 6 bar nie rozwiązuje problemu już zbyt wysokiego ciśnienia z wodociągu |
Warto też sprawdzić, czy producent podaje średnicę i maksymalną wielkość naczynia, które da się podłączyć bez kombinowania. W wielu kompaktowych zestawach granicą są naczynia do 35 l i średnica około 320 mm, więc przy większym zbiorniku lepiej od razu planować osobny układ montażowy. Jeśli mam wskazać jedną praktyczną zasadę, to jest ona prosta: doboru nie robi się „na oko”, tylko pod konkretny zasobnik i realne ciśnienie w instalacji.
Następny krok to montaż, bo nawet dobry dobór można zepsuć jednym błędem w orurowaniu.

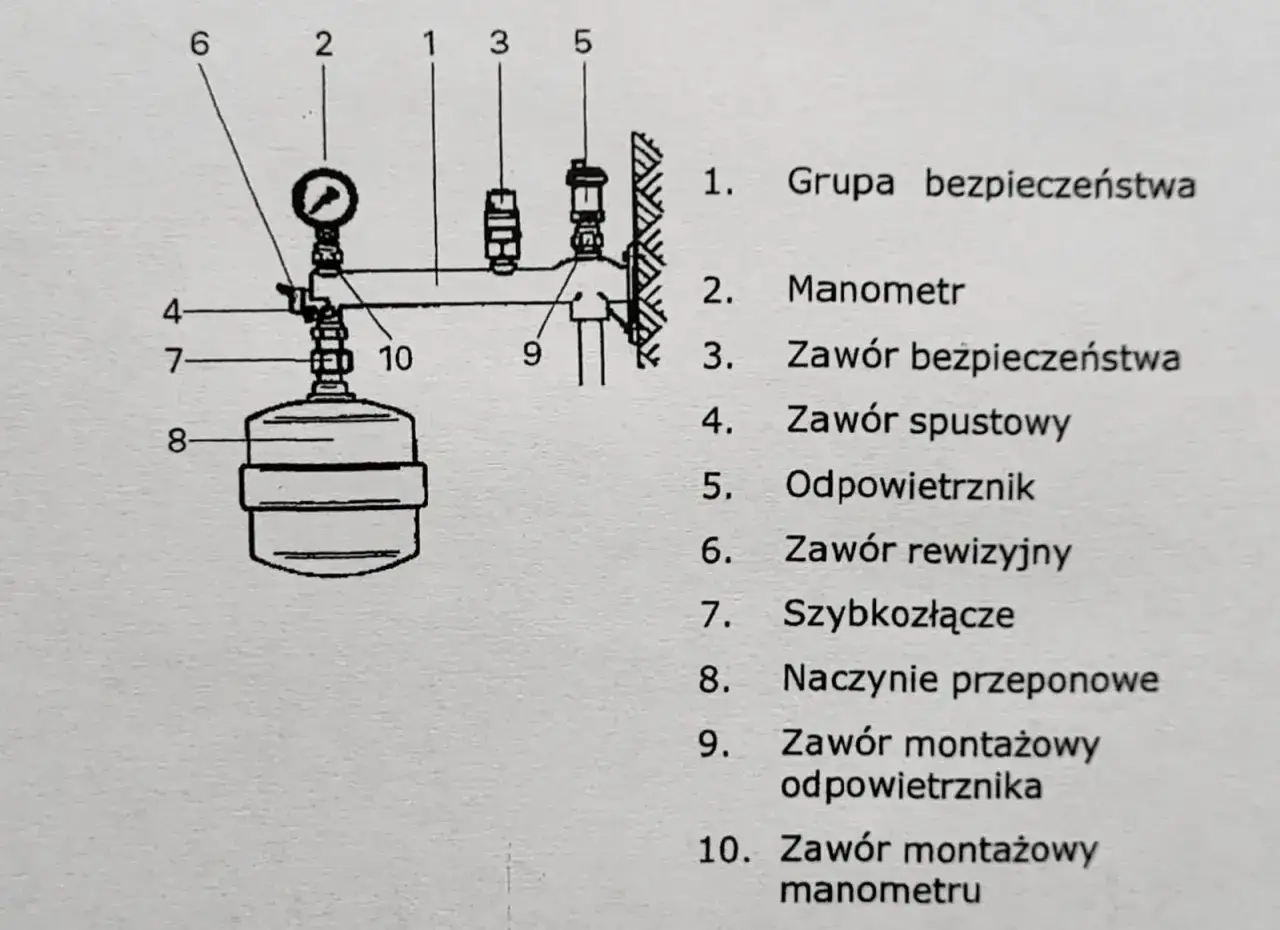

Jak zamontować, żeby nie popełnić kosztownego błędu
Montaż ma znaczenie większe, niż wielu zakłada. W instrukcjach producentów najczęściej powtarza się kilka zasad, które naprawdę warto potraktować serio, bo one decydują o bezpieczeństwie i o tym, czy zestaw będzie dało się później serwisować bez spuszczania całej instalacji.
- Montuj zestaw możliwie blisko zasobnika, na dopływie zimnej wody.
- Nie wstawiaj między zasobnik a grupę żadnego zaworu odcinającego, zwężki ani „tymczasowego” obejścia.
- Strzałka kierunku przepływu musi zgadzać się z układem rur.
- Odpływ z zaworu bezpieczeństwa wyprowadź do kanalizacji lub odpływu, ale tak, by zrzut był widoczny i nie mógł stworzyć podciśnienia.
- Rura zrzutowa powinna mieć spadek grawitacyjny i średnicę nie mniejszą niż wylot zaworu.
- Jeśli model ma szybkozłącze, wykorzystaj je. To naprawdę ułatwia wymianę naczynia i ogranicza czas przestoju.
Nie polecam też upychania armatury w miejscu, do którego później nie da się dotrzeć wzrokiem ani ręką. Gdy coś zacznie kapać albo trzeba będzie sprawdzić manometr, dostęp serwisowy oszczędza więcej nerwów niż najtańszy zakup. Kiedy montaż jest poprawny, łatwiej zauważyć, czy układ potrzebuje jeszcze jednego elementu, który w praktyce robi ogromną różnicę.
Kiedy sama grupa nie wystarczy
Jeżeli w instalacji jest tylko zawór bezpieczeństwa, on przejmie nadmiar ciśnienia, ale zrobi to kosztem zrzutu wody. To działa jak ostatnia linia obrony, nie jak element komfortu. Dlatego do zamkniętych zasobników c.w.u. prawie zawsze dokładam naczynie przeponowe, bo ono przejmuje rozszerzalność wody i odciąża zawór.
| Układ | Co się dzieje przy grzaniu | Efekt dla użytkownika |
|---|---|---|
| Tylko zawór bezpieczeństwa | Nadwyżka ciśnienia jest upuszczana na zewnątrz | Częstsze kapanie, większe zużycie wody i szybsze zużycie zaworu |
| Zawór bezpieczeństwa + naczynie przeponowe | Rozszerzona woda ma gdzie się skompensować | Stabilniejsze ciśnienie i wyraźnie mniej zrzutów |
W domowej instalacji często spotykam naczynia o pojemności 8-24 l, ale w większych układach wybór pada na 35-50 l. To nie jest magiczna liczba, tylko praktyczny zakres, który zwykle pozwala ograniczyć pracę zaworu bezpieczeństwa. Warto też pamiętać, że naczynie do c.w.u. musi być przystosowane do kontaktu z wodą użytkową i mieć odpowiednie ciśnienie pracy, najczęściej 10 bar lub więcej w zależności od modelu.
Jeśli chcesz, żeby instalacja pracowała spokojnie przez lata, ostatni filtr to już nie sam zakup, tylko eksploatacja i okresowy przegląd.
Co sprawdzam po montażu i w czasie eksploatacji
Tu najłatwiej wyłapać problemy, zanim zrobią szkody. Po uruchomieniu sprawdzam, czy manometr pokazuje logiczne ciśnienie, czy zawór nie sączy przy spokojnym układzie i czy odpływ rzeczywiście odprowadza wodę tam, gdzie powinien. W instrukcjach producentów często pojawia się zalecenie, by raz w miesiącu chwilowo otworzyć zawór i upewnić się, że po puszczeniu dźwigni natychmiast się zamyka. To prosty test, a potrafi wykryć zaklejony osad albo zużytą uszczelkę.
- Stały wyciek przy niskim ciśnieniu zwykle oznacza zabrudzony lub zużyty zawór.
- Głośne „plucie” powietrzem świadczy o problemie z odpowietrzeniem albo zanieczyszczeniu wkładu.
- Wahania ciśnienia po każdym nagrzaniu sugerują źle dobrane albo źle napompowane naczynie.
- Brak zrzutu z zaworu nie zawsze oznacza sukces. Czasem oznacza zablokowany mechanizm, a to już jest gorszy wariant.
Ja zawsze patrzę też na czystość wody w instalacji, bo osady i drobny piasek są wrogami zarówno zaworu, jak i odpowietrznika. Jeśli zestaw zaczyna zachowywać się niestabilnie, lepiej zareagować od razu, niż czekać, aż problem pokaże się w postaci mokrej kotłowni.
Najrozsądniejszy zestaw do domu z pompą ciepła
Gdybym miał ułożyć prostą rekomendację dla typowego domu w Polsce, postawiłbym na zestaw do c.w.u. z zaworem 6 bar, sensownie dobranym naczyniem przeponowym, czytelnym manometrem i odpływem zaprojektowanym tak, by było widać każdy zrzut. W instalacjach z pompą ciepła to szczególnie ważne, bo urządzenie pracuje oszczędnie, ale nie zwalnia z ochrony hydraulicznej zasobnika. Przy większym zasobniku albo wyższym ciśnieniu wodociągowym bardziej opłaca się dołożyć większe naczynie i ewentualnie reduktor ciśnienia, niż później wymieniać zawór albo usuwać skutki zalewania.
- Nie kupuję „byle 6 bar”, tylko model pasujący do zasobnika i warunków na wejściu.
- Nie oszczędzam na naczyniu przeponowym, bo to ono ogranicza stratę wody.
- Nie chowam odpływu, bo kontrolowany zrzut musi być widoczny.
- Nie liczę, że zabezpieczenie zastąpi sterownik temperatury. To dwa różne zadania.
Jeśli chcesz, mogę też przygotować praktyczne porównanie do konkretnych pojemności zasobnika: 80, 120, 200 i 300 litrów, z orientacyjnym doborem naczynia i wskazaniem, kiedy lepiej wybrać osobny zestaw serwisowy, a kiedy kompaktowa armatura z szybkozłączem wystarczy w zupełności.
