Grzejnik drabinkowy wygląda prosto, ale przy montażu jeden detal potrafi zmienić wszystko: kierunek przepływu, stronę przyłącza i dobór zaworu. W praktyce od tego zależy nie tylko to, czy łazienka będzie ciepła, ale też czy drabinka dobrze wysuszy ręczniki i czy instalacja będzie pracowała spokojnie, bez szumu i niedogrzania. Poniżej rozkładam temat na konkretne przypadki: modele lewe i prawe, podłączenie boczne i środkowe, a także to, co zmienia się w instalacji z pompą ciepła.
Najważniejsze zasady przy wyborze strony zasilania
- W drabinkach z podłączeniem bocznym zasilanie najczęściej wchodzi górą, a powrót wraca dołem po tej samej stronie.
- Jeśli producent oznaczył model jako lewy lub prawy, nie wolno odwracać go "na oko".
- Odwrotne podłączenie może wyraźnie obniżyć moc grzejnika i pogorszyć komfort w łazience.
- Przy pompie ciepła znaczenie ma nie tylko strona podłączenia, ale też prawidłowy dobór mocy do niższych temperatur zasilania.
- Po montażu trzeba grzejnik odpowietrzyć i sprawdzić pracę zaworu oraz temperaturę na całej długości drabinki.
Najpierw sprawdź, czy drabinka ma stronę lewą, prawą czy uniwersalną
Z praktyki wiem, że największy błąd pojawia się jeszcze przed podłączeniem rur: ktoś zakłada, że każdą drabinkę da się podłączyć dowolnie. To nieprawda. Część modeli jest jednostronna, czyli ma wyraźnie określony lewy albo prawy króciec zasilający, a część ma układ bardziej elastyczny, np. podłączenie środkowe albo boczne z obu stron.
W instrukcjach ENIX dla modeli lewych i prawych producent wprost wskazuje, że zasilanie trzeba podłączyć do odpowiedniego króćca, a odwrotne wpięcie jest błędem montażowym. To ważne, bo przy grzejniku łazienkowym nie chodzi tylko o to, gdzie „najwygodniej” dojść rurą, ale o to, jak woda przepływa przez cały korpus.
| Typ grzejnika | Co to oznacza w praktyce | Na co uważać |
|---|---|---|
| Lewy lub prawy | Strona zasilania jest przypisana do konkretnej wersji modelu. | Nie zamieniaj stron bez potwierdzenia w instrukcji producenta. |
| Uniwersalny boczny | Można dobrać stronę przyłącza podczas montażu, ale nadal obowiązuje schemat zasilanie/powrót. | Trzeba pilnować kierunku przepływu i odpowiedniego zaworu. |
| Środkowy | Przyłącza są schowane bliżej osi grzejnika, zwykle estetyczniejsze, czasem łatwiejsze przy modernizacji. | Wymaga właściwego zestawu przyłączeniowego i zgodności rozstawu. |

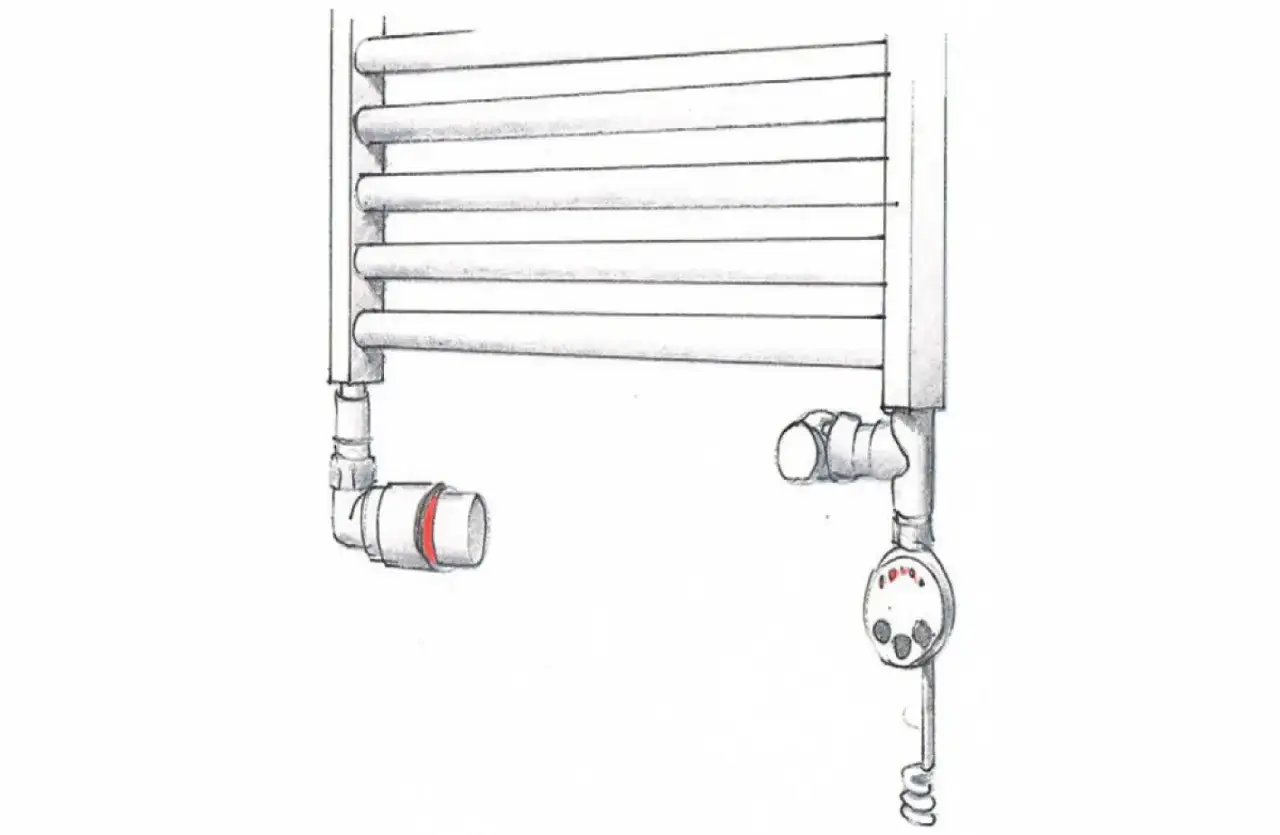

| Elektryczny | Nie ma przepływu wody, więc „strona zasilania” dotyczy przewodu lub puszki przyłączeniowej. | Tu liczy się dostęp do zasilania elektrycznego, a nie kierunek obiegu CO. |
Jeśli masz model asymetryczny, to właśnie tutaj zapada kluczowa decyzja. Kiedy już wiesz, z czym pracujesz, można przejść do czytania schematu montażowego bez zgadywania.
Jak czytam schemat podłączeń bez zgadywania

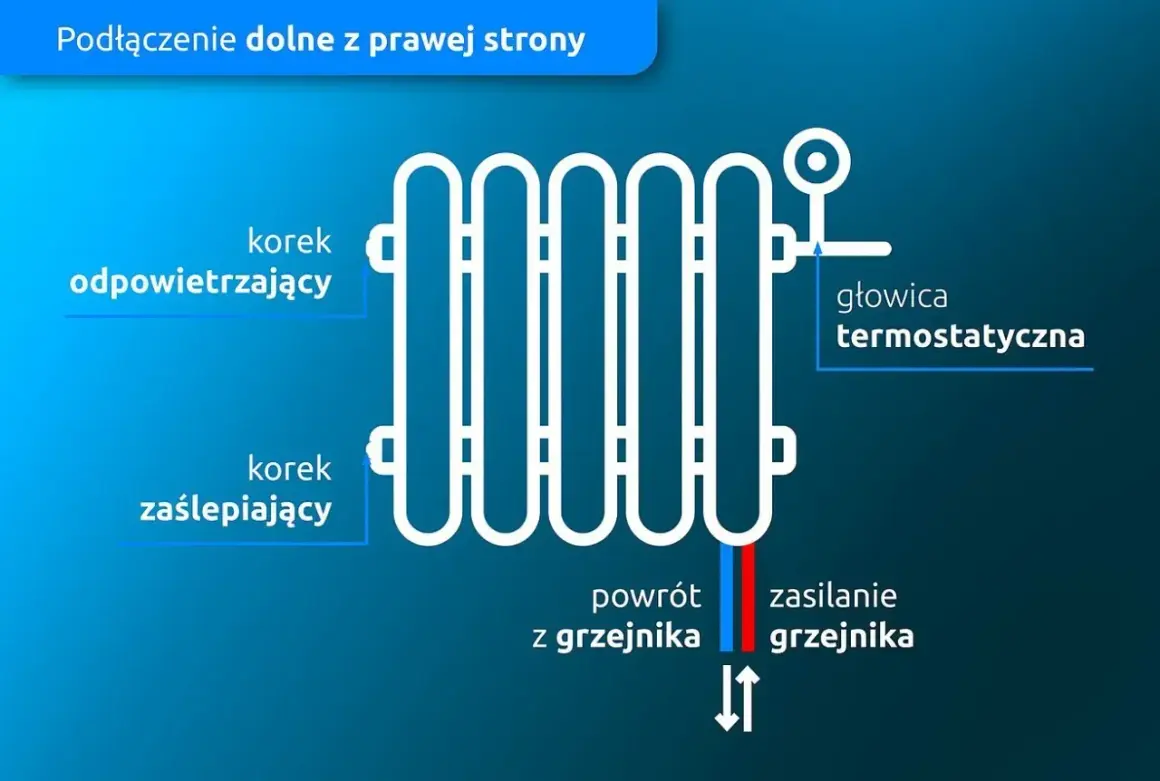

Na rysunku montażowym szukam przede wszystkim dwóch rzeczy: oznaczeń zasilania i powrotu oraz informacji, czy producent wymaga podłączenia górnego, dolnego albo środkowego. Dobrze oznaczony schemat oszczędza sporo czasu, bo od razu widać, czy trzeba zamówić zawór lewy, prawy, czy zestaw uniwersalny.
- Sprawdzam, czy na grzejniku są strzałki albo opisy typu flow, return, zasilanie, powrót.
- Odczytuję, czy model jest lewy, prawy czy odwracalny.
- W przypadku podłączenia bocznego zakładam zasadę: zasilanie górą, powrót dołem.
- Jeżeli rysunek producenta pokazuje coś innego, rysunek wygrywa, nie intuicja.
- Nie dopasowuję grzejnika do rur „na siłę”, jeśli oznaczenia sugerują inny układ.
To ważne także dlatego, że dobry zawór nie jest ozdobą. Jest elementem hydrauliki. Źle dobrany kierunek przepływu potrafi sprawić, że zawór termostatyczny pracuje nienaturalnie, a grzejnik oddaje ciepło słabiej, niż powinien. Kiedy schemat jest już jasny, można przejść do samego montażu.
Jak podłączyć zasilanie i powrót krok po kroku
Jeśli mam opisać montaż możliwie najprościej, to zaczynam od zasady: najpierw zgodność z instrukcją, potem estetyka, a dopiero na końcu drobne korekty. W instalacji grzewczej improwizacja zwykle kończy się tym, że drabinka grzeje tylko częściowo albo wymaga późniejszej przeróbki.
Gdy masz podłączenie boczne
Przy bocznym przyłączu najczęściej stosuję układ, w którym zasilanie trafia do górnego króćca, a powrót do dolnego po tej samej stronie. Tak pracuje większość klasycznych grzejników bocznie zasilanych, a Purmo podaje wprost, że odwrócenie tego układu może obniżyć moc nawet o ponad 30%.
- Montuję właściwy zawór termostatyczny po stronie zasilania.
- Na powrocie daję zawór odcinający albo element wskazany przez producenta.
- Sprawdzam, czy głowica termostatyczna ma swobodny dostęp powietrza.
- Po napełnieniu instalacji odpowietrzam grzejnik i dopiero wtedy oceniam równomierność grzania.
Przeczytaj również: Klimatyzacja 3 5 kW ile pobiera prądu? Sprawdź, ile naprawdę kosztuje
Gdy grzejnik ma podłączenie środkowe
Przy przyłączu środkowym estetyka jest lepsza, ale montaż wymaga dokładności. Tutaj nie zgaduję po stronie ściany, tylko trzymam się rozstawu króćców, zgodności z zaworem i kierunku przepływu. W praktyce takie rozwiązanie często ułatwia modernizację łazienki, zwłaszcza gdy rury wychodzą z jednego punktu.
- Sprawdzam rozstaw przyłączy przed zakupem zaworu.
- Upewniam się, że zestaw przyłączeniowy jest przeznaczony do danego typu grzejnika.
- Nie zasłaniam dostępu do odpowietrznika, bo bez niego później trudno uruchomić instalację bez problemów.
- Jeśli producent przewidział wkładkę zaworową, montuję ją zgodnie z kierunkiem wskazanym przez dokumentację.
Na tym etapie najważniejsze jest jedno: nie podłączać drabinki według wygody rury, tylko według hydrauliki. To szczególnie istotne, gdy instalacja pracuje z niższą temperaturą zasilania, bo każdy błąd szybciej widać na komforcie. I właśnie dlatego warto spojrzeć na temat przez pryzmat pompy ciepła.
Co zmienia pompa ciepła w doborze grzejnika
W domu z pompą ciepła grzejnik drabinkowy nadal ma sens, ale jego dobór trzeba ocenić bardziej krytycznie. Pompy ciepła najlepiej pracują przy niskich temperaturach zasilania, dlatego zbyt mały grzejnik albo źle ustawiony przepływ szybciej ujawni swoje ograniczenia. W praktyce nie chodzi tylko o to, czy drabinka grzeje, ale czy grzeje wystarczająco przy parametrach rzeczywiście stosowanych w instalacji.
Jeżeli łazienka ma być dogrzewana pompą ciepła, zwracam uwagę na trzy rzeczy: powierzchnię oddawania ciepła, opory hydrauliczne i sposób regulacji. Drabinka może być świetna do suszenia ręczników i podtrzymywania komfortu, ale jeśli ma być jedynym źródłem ciepła w pomieszczeniu, często trzeba rozważyć większy model albo wariant niskotemperaturowy. To właśnie wtedy poprawne podłączenie przestaje być detalem, a staje się częścią wydajności całego układu.
Warto też pamiętać o hydraulicznym wyregulowaniu instalacji. W systemie z pompą ciepła nie lubię zostawiać obiegu „na oko”, bo niższa temperatura zasilania oznacza mniejszy margines błędu. Dobrze ustawiony zawór i poprawny przepływ pomagają wykorzystać moc grzejnika bez niepotrzebnego podnoszenia parametrów pracy źródła ciepła.
Najczęstsze błędy, przez które drabinka grzeje słabiej
Najbardziej kosztowny błąd to oczywiście odwrotne podłączenie. Ale w praktyce problemów jest więcej i większość z nich można wyłapać przed pierwszym uruchomieniem. Gdy widzę, że drabinka działa nierówno, zwykle szukam przyczyny w jednym z poniższych punktów.
| Objaw | Najbardziej prawdopodobna przyczyna | Co zrobić |
|---|---|---|
| Góra ciepła, dół wyraźnie chłodny | Zły kierunek zasilania albo zapowietrzenie | Sprawdzić schemat i odpowietrzyć grzejnik |
| Grzejnik grzeje tylko częściowo | Odwrotne podłączenie zasilania i powrotu | Poprawić kierunek przepływu zgodnie z instrukcją |
| Szumy lub bulgotanie | Powietrze w układzie albo zbyt duży przepływ | Odpowietrzyć i wyregulować instalację |
| Ręczniki schną wolno mimo gorącej instalacji | Za mała moc grzejnika w stosunku do potrzeb łazienki | Sprawdzić dobór mocy przy rzeczywistych parametrach pracy |
| Zawór termostatyczny działa nielogicznie | Niepasująca wersja lewa/prawa albo zła orientacja zaworu | Dobrać właściwy zestaw przyłączeniowy |
Tu nie ma magii. Jeśli układ przepływu jest zgodny z projektem, a grzejnik nadal pracuje źle, problem zwykle leży w regulacji, zapowietrzeniu albo zbyt małej mocy. Dlatego ostatni krok przed zakończeniem montażu traktuję zawsze tak samo serio jak sam dobór strony zasilania.
Co sprawdzić przed pierwszym uruchomieniem
Przed startem instalacji robię trzy szybkie kontrole: zgodność grzejnika z instrukcją, poprawność zaworu i możliwość odpowietrzenia. To niewielki wysiłek, a usuwa większość problemów, które później wyglądają jak wada produktu, choć są tylko błędem montażowym.
- Sprawdzam, czy króciec zasilania jest naprawdę po tej stronie, którą przewiduje producent.
- Patrzę, czy zawór termostatyczny i zawór odcinający są dobrane do tego konkretnego modelu.
- Upewniam się, że odpowietrznik jest dostępny po zawieszeniu grzejnika.
- Po napełnieniu instalacji obserwuję, czy cała drabinka nagrzewa się równomiernie.
Jeśli po uruchomieniu coś nie pasuje, nie poprawiam tego „na słuch” ani według wygody rury. W grzejniku drabinkowym stronę zasilania wybiera się raz, ale poprawnie wykonany montaż procentuje przez cały sezon grzewczy, zwłaszcza tam, gdzie liczy się efektywność ogrzewania i rozsądne zużycie energii.
