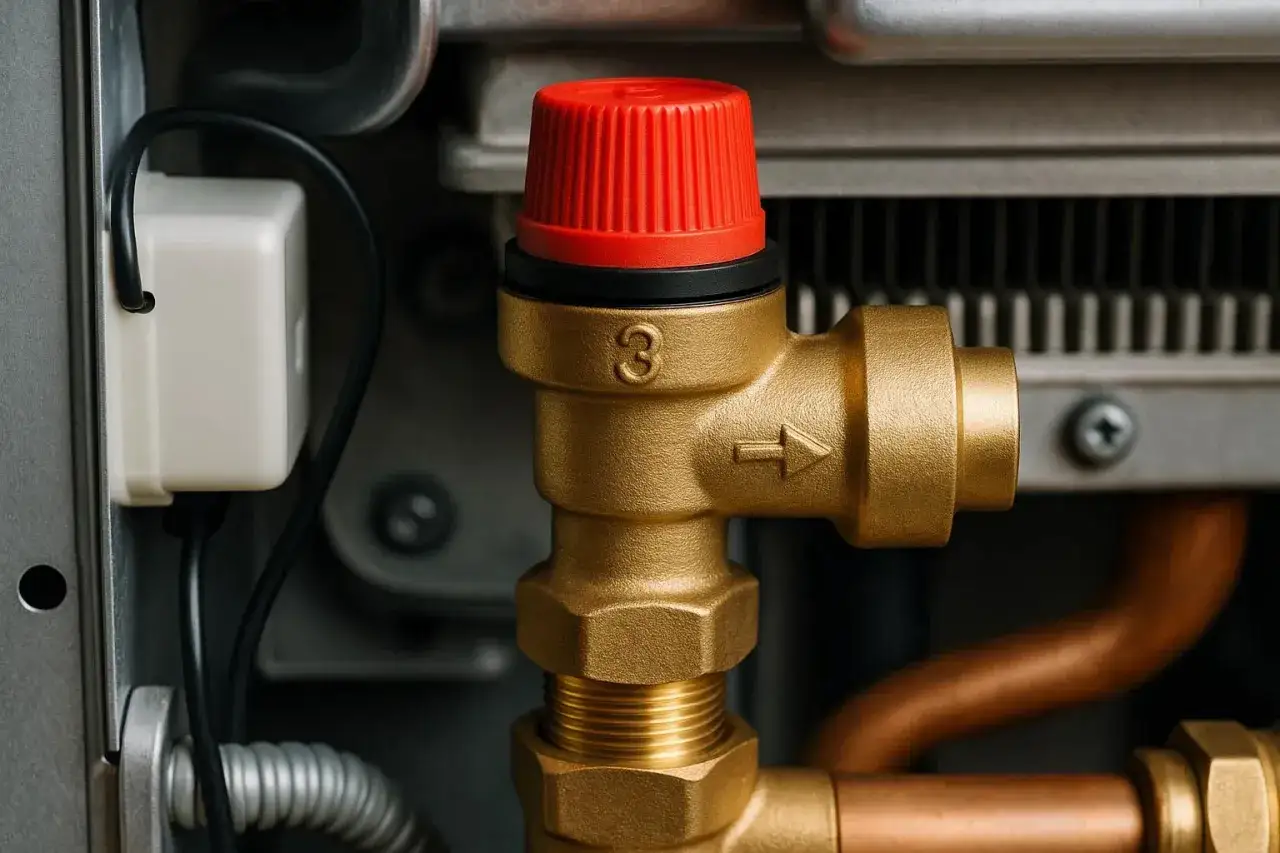

Najprościej: w większości kotłów gazowych zawór bezpieczeństwa, czyli potocznie zawór upustowy, jest schowany wewnątrz obudowy i zwykle znajduje się nisko, przy zespole hydraulicznym albo przy króćcach instalacji. W praktyce pytanie o to, gdzie jest zawór upustowy w piecu gazowym, sprowadza się do rozpoznania kilku charakterystycznych elementów: rurki zrzutowej, manometru i zaworu napełniania. Poniżej pokazuję, jak go znaleźć, jak odróżnić od innych zaworów i kiedy lepiej nie kontynuować samodzielnych prób.
Najkrótsza odpowiedź i co sprawdzić najpierw
- Najczęściej zawór bezpieczeństwa jest wewnątrz obudowy kotła, zwykle w dolnej części urządzenia.
- Po jego pracy wodę odprowadza miedziana rurka spustowa, często schodząca do kratki ściekowej lub na zewnątrz budynku.
- W wielu modelach zawór jest opisany jako zawór bezpieczeństwa 3 bar albo pressure relief valve.
- Na zimnej instalacji ciśnienie zwykle powinno mieścić się w okolicach 1,0-1,5 bar.
- Jeśli kocioł regularnie dobija do 3 bar i zrzuca wodę, przyczyna często leży gdzie indziej niż sam zawór.
- Gdy nie masz pewności, nie zdejmuj obudowy na siłę - w nowoczesnych kotłach wiele elementów jest dostępnych tylko dla serwisu.
Najczęściej szukaj go w dolnej części obudowy kotła
Jeśli mam wskazać jedno miejsce, od którego zawsze zaczynam, to jest to dolna część obudowy kotła. W nowoczesnych kotłach gazowych zawór bezpieczeństwa bywa ukryty przy zespole hydraulicznym, przy pompie albo przy kolektorze instalacji grzewczej, a z zewnątrz widać najczęściej tylko rurkę odprowadzającą wodę. To właśnie ten przewód jest zwykle najlepszą wskazówką, bo prowadzi od zaworu do odpływu albo na zewnątrz budynku.
W praktyce nie warto zakładać, że każdy model wygląda tak samo. Zdarzają się urządzenia, w których zawór jest bardziej z boku niż na dole, a w części kotłów trzeba zdjąć przednią osłonę, żeby w ogóle go zobaczyć. Dlatego ja patrzę najpierw na tor, którym mogłaby uchodzić woda, a dopiero potem na sam korpus zaworu. Jeśli rurka kończy się przy kratce ściekowej albo wychodzi na elewację, bardzo możliwe, że znalazłeś element, którego szukasz. To prowadzi prosto do kolejnego problemu: jak odróżnić go od innych zaworów, które na pierwszy rzut oka wyglądają podobnie.
Jak odróżnić zawór bezpieczeństwa od innych elementów przy kotle
Tu najłatwiej o pomyłkę, bo w pobliżu kotła znajduje się kilka podobnie wyglądających części. Zawór bezpieczeństwa ma jednak bardzo konkretne zadanie: upuścić nadmiar ciśnienia. Nie służy do napełniania instalacji ani do zwykłego spuszczania wody. Jeśli widzisz mały element połączony z rurką prowadzącą do odpływu, to zwykle właśnie on. Jeśli widzisz pętlę elastycznego węża lub dwa kurki, to najpewniej patrzysz na zawór napełniania.
| Element | Jak go rozpoznać | Do czego służy | Typowy trop |
|---|---|---|---|
| Zawór bezpieczeństwa | Ma połączenie z rurką odprowadzającą wodę | Chroni instalację przed nadmiernym ciśnieniem | Opis 3 bar, PRV, zawór upustowy |
| Zawór napełniania | Zwykle pracuje parami, często przy wężu lub pętli napełniającej | Dopuszcza wodę do instalacji | Po nim rośnie ciśnienie na manometrze |
| Zawór spustowy | Ma zadanie serwisowe, bywa łatwiejszy do podłączenia węża | Umożliwia spuszczenie wody z układu | Nie powinien stale odprowadzać wody |
| Odpowietrznik | Ma niewielki korek lub automatyczny wkład | Usuwa powietrze z instalacji | Nie służy do zrzutu ciśnienia |
| Manometr | Wskaźnik analogowy lub cyfrowy | Pokazuje ciśnienie w układzie | Punkt odniesienia przy diagnozie |
Najprostsza zasada brzmi tak: jeśli element odprowadza wodę przy nadciśnieniu, to jest zaworem bezpieczeństwa; jeśli wodę dopuszcza do instalacji, to jest zaworem napełniania. Kiedy już to rozróżnisz, łatwiej przejdziesz do sprawdzenia instrukcji konkretnego modelu, bo tam producent zwykle pokazuje miejsce bez zgadywania.
Jak sprawdzić miejsce w instrukcji bez zgadywania
W kotłach gazowych nie warto polegać wyłącznie na ogólnych opisach z internetu, bo konstrukcja zależy od marki i serii urządzenia. Ja zaczynam od tabliczki znamionowej: model, moc i wersja często wystarczają, żeby odnaleźć instrukcję serwisową albo rysunek rozkładu elementów. W dokumentacji szukaj haseł typu zawór bezpieczeństwa 3 bar, pressure relief valve, discharge pipe albo po prostu symbolu elementu na schemacie.
W instrukcjach producentów zwykle pojawiają się też trzy ważne informacje, które naprawdę pomagają w diagnostyce. Po pierwsze, ciśnienie na zimnej instalacji często powinno wynosić około 1,0-1,5 bar. Po drugie, zawór bezpieczeństwa otwiera się zwykle przy 3 bar. Po trzecie, wodę z tego zaworu zaleca się prowadzić do kratki ściekowej lub innego bezpiecznego odpływu, bo jej zrzut może zalać pomieszczenie. To nie jest detal, tylko praktyczna wskazówka, po której od razu widać, czy układ został poprawnie podłączony. A skoro wiemy już, jak znaleźć element na schemacie, przejdźmy do sytuacji, w której zawór zaczyna kapać albo otwiera się częściej, niż powinien.
Co oznacza kapanie z rurki zrzutowej
Jeśli z rurki odprowadzającej pojawia się woda, nie zawsze oznacza to awarię samego zaworu. Czasem urządzenie po prostu robi to, do czego zostało zaprojektowane, czyli zrzuca nadmiar ciśnienia. Problem zaczyna się wtedy, gdy sytuacja powtarza się regularnie albo wyciek jest stały. W praktyce najczęściej winne są trzy rzeczy: zbyt wysokie ciśnienie w układzie, nieszczelny zawór napełniania albo problem z naczyniem przeponowym, które powinno kompensować zmianę objętości wody podczas grzania.
Warto też pamiętać o jednej rzeczy, którą wielu użytkowników bagatelizuje: zawór bezpieczeństwa nie służy do spuszczania wody z instalacji. Jeśli ktoś używa go jak zwykłego kranika serwisowego, z czasem łatwo doprowadzić do zabrudzenia gniazda zaworu albo do jego rozszczelnienia. Sam zawór bywa też wrażliwy na kamień i osad, dlatego przy starszych instalacjach przepuszczanie wody nie musi oznaczać, że element trzeba od razu wymieniać, ale zawsze jest sygnałem do sprawdzenia całego układu. Dla czytelnika ważne jest jedno: jeśli ciśnienie na zimno wraca do normy, a po nagrzaniu rośnie zbyt mocno, przyczyna leży raczej w instalacji niż w samym wskaźniku ciśnienia. To prowadzi do pytania, kiedy lepiej nie sprawdzać niczego samemu.
Kiedy nie zdejmować obudowy i od razu wezwać serwis
W kotle gazowym granica między prostą obserwacją a ryzykowną ingerencją jest cienka. Jeśli czujesz zapach gazu, widzisz ślady zalania przy elementach elektrycznych albo ciśnienie rośnie bardzo szybko po każdym uruchomieniu, nie szukaj zaworu na siłę. Podobnie wtedy, gdy trzeba zdjąć obudowę, a nie masz doświadczenia z urządzeniami zamkniętymi ciśnieniowo. Sama lokalizacja zaworu to jedno, ale dostęp do niego bywa już zadaniem dla serwisu.
Ja traktuję to tak: obserwować możesz, rozkręcać nie musisz. W nowoczesnych kotłach dostęp do zaworu, pompy, wymiennika i grupy bezpieczeństwa często wymaga odłączenia kilku elementów osłony, a wtedy łatwo naruszyć uszczelnienia albo stracić orientację, co było podłączone gdzie. Jeśli urządzenie jest jeszcze na gwarancji, samodzielne rozbieranie obudowy może też skomplikować późniejszą naprawę. Gdy problem dotyczy instalacji hybrydowej, na przykład układu z pompą ciepła i kotłem, zasada jest podobna: najpierw patrzy się na ciśnienie, odpływ i grupę bezpieczeństwa, a dopiero potem na sam osprzęt. Na końcu zostaje już tylko krótka, bezpieczna ścieżka działania, którą warto mieć pod ręką.
Najkrótsza droga do bezpiecznej diagnozy bez zgadywania
Jeżeli chcesz ustalić położenie zaworu szybko i bez chaosu, zacznij od trzech kroków: sprawdź model kotła, zlokalizuj rurkę odprowadzającą wodę i porównaj układ z instrukcją producenta. W większości przypadków to wystarcza, żeby z dużą pewnością wskazać zawór bezpieczeństwa albo przynajmniej zawęzić obszar poszukiwań do dolnej części obudowy i zespołu hydraulicznego. Jeśli po tym nadal nie masz pewności, nie kombinuj z ustawieniami napełniania na ślepo - to najprostsza droga do zbyt wysokiego ciśnienia i kolejnych wycieków.
Najbardziej praktyczna zasada jest prosta: szukaj zaworu po funkcji, a nie po samym kształcie. Ten element nie jest ozdobą instalacji, tylko zabezpieczeniem, które ma zadziałać w konkretnym momencie. Gdy wiesz, jak wygląda rurka zrzutowa, jakie ciśnienie jest normalne i gdzie producent umieścił zawór w danym modelu, cała diagnoza robi się dużo prostsza. A jeśli układ mimo to zachowuje się niestabilnie, najlepiej od razu zlecić sprawdzenie całego obiegu, zamiast próbować „naprawić” jeden zawór i przeoczyć prawdziwą przyczynę.
