W instalacji 12 V najwięcej nieporozumień bierze się z jednego prostego faktu: kierunek przepływu prądu na schematach nie jest tym samym, co rzeczywisty ruch elektronów w przewodniku. Gdy rozumiem tę różnicę, łatwiej czytam schematy, szybciej diagnozuję awarie i mniej ryzykuję przy akumulatorze, alternatorze, diodach czy przekaźnikach. Poniżej wyjaśniam to bez zbędnej teorii, ale tak, żeby dało się z tej wiedzy od razu korzystać w samochodzie.
W samochodzie najważniejsze są bieguny, masa i zasada przewodzenia, nie sam skrót myślowy o ruchu ładunków
- W elektrotechnice stosuje się umowny zwrot od plusa do minusa, choć elektrony w metalu poruszają się odwrotnie.
- W samochodzie ma to znaczenie przy akumulatorze, alternatorze, bezpiecznikach, diodach, LED-ach i sterownikach.
- Masa nadwozia upraszcza instalację, ale tylko wtedy, gdy połączenia są czyste i mają dobrą ciągłość.
- Przy pomiarach prądu stałego znak minus na mierniku zwykle oznacza zamienione przewody.
- Zwykły multimetr nie nadaje się do pomiaru dużych prądów rozrusznika, do tego lepsze są cęgi DC.
- W autach z inteligentnym ładowaniem napięcie nie zawsze jest stałe, więc odczyt trzeba interpretować z kontekstem.
Dlaczego w schematach prąd biegnie od plusa do minusa
W praktyce warsztatowej najbezpieczniej trzymać się jednej zasady: na schematach liczy się prąd umowny, czyli opis od bieguna dodatniego do ujemnego. To nie błąd, tylko konwencja, która porządkuje obliczenia, symbole i czytanie instalacji. Rzeczywisty ruch elektronów w metalowym przewodzie przebiega odwrotnie, od minusa do plusa, ale dla użytkownika auta ważniejsze jest to, jak projektuje się obwód, jak zaznacza się bieguny i jak działa dany element.
Ja patrzę na to tak: jeden opis mówi o tym, jak układ jest narysowany i liczony, drugi o tym, co fizycznie dzieje się w przewodniku. To nadal ten sam obwód, tylko opowiedziany z dwóch stron. W samochodzie to rozróżnienie naprawdę pomaga, bo wiele elementów, zwłaszcza półprzewodniki, zachowuje się dokładnie według tej „umownej” logiki, a nie według intuicji początkującego majsterkowicza.
| Pojęcie | Co opisuje | Po co to wiedzieć w aucie |
|---|---|---|
| Umowny zwrot prądu | Przyjęty w elektrotechnice kierunek od plusa do minusa | Tak rysuje się większość schematów i tak analizuje się napięcia |
| Ruch elektronów | Faktyczny ruch nośników ładunku w metalach, od minusa do plusa | Pomaga zrozumieć zachowanie przewodów i błędy polaryzacji |
| Masa nadwozia | Metalowy powrót dla wielu obwodów | Upraszcza okablowanie, ale wymaga dobrego styku i czystych połączeń |
| Dioda | Element przewodzący tylko w jednym kierunku | Chroni obwody i prostuje prąd z alternatora |
Jeśli ktoś myli te dwa opisy, szybko gubi się przy diodach, prostownikach i analizie schematów. Dlatego najpierw porządkuję pojęcia, a dopiero potem przechodzę do tego, co w instalacji samochodowej naprawdę się psuje. I właśnie tu widać, dlaczego temat nie jest czysto szkolny.
Dlaczego ta różnica ma znaczenie pod maską
W elektryce samochodowej wszystko działa na niskim napięciu, ale przy dużych prądach. Akumulator 12 V potrafi oddać bardzo dużo energii w krótkim czasie, więc odwrotne podłączenie przewodów, nawet na chwilę, może skończyć się przepalonym bezpiecznikiem, uszkodzoną diodą albo problemem ze sterownikiem. Im nowszy samochód, tym więcej elektroniki wrażliwej na polaryzację.
Akumulator i rozruch
Przy rozruchu nie chodzi o delikatny sygnał, tylko o duży pobór prądu. Dlatego połączenie akumulatora trzeba robić pewnie i w odpowiedniej kolejności. Z punktu widzenia instalacji liczy się to, skąd energia wychodzi i którędy wraca do masy. Jeśli bieguny zostaną zamienione, pierwszym sygnałem bywa brak reakcji, a kolejnym uszkodzenie zabezpieczeń lub elektroniki pokładowej.
Alternator i mostek prostowniczy
Alternator nie zasila auta „wprost” w takiej postaci, w jakiej wytwarza energię. Jego zadaniem jest zamiana energii mechanicznej na prąd przemienny, a potem prostownik na diodach zamienia go na prąd stały, z którego korzysta instalacja. To właśnie diody pilnują, żeby energia szła w kierunku akumulatora i odbiorników, a nie wracała tam, gdzie nie powinna. W praktyce awaria jednej diody może objawiać się nierównym ładowaniem, spadkiem napięcia albo dziwnymi zakłóceniami.

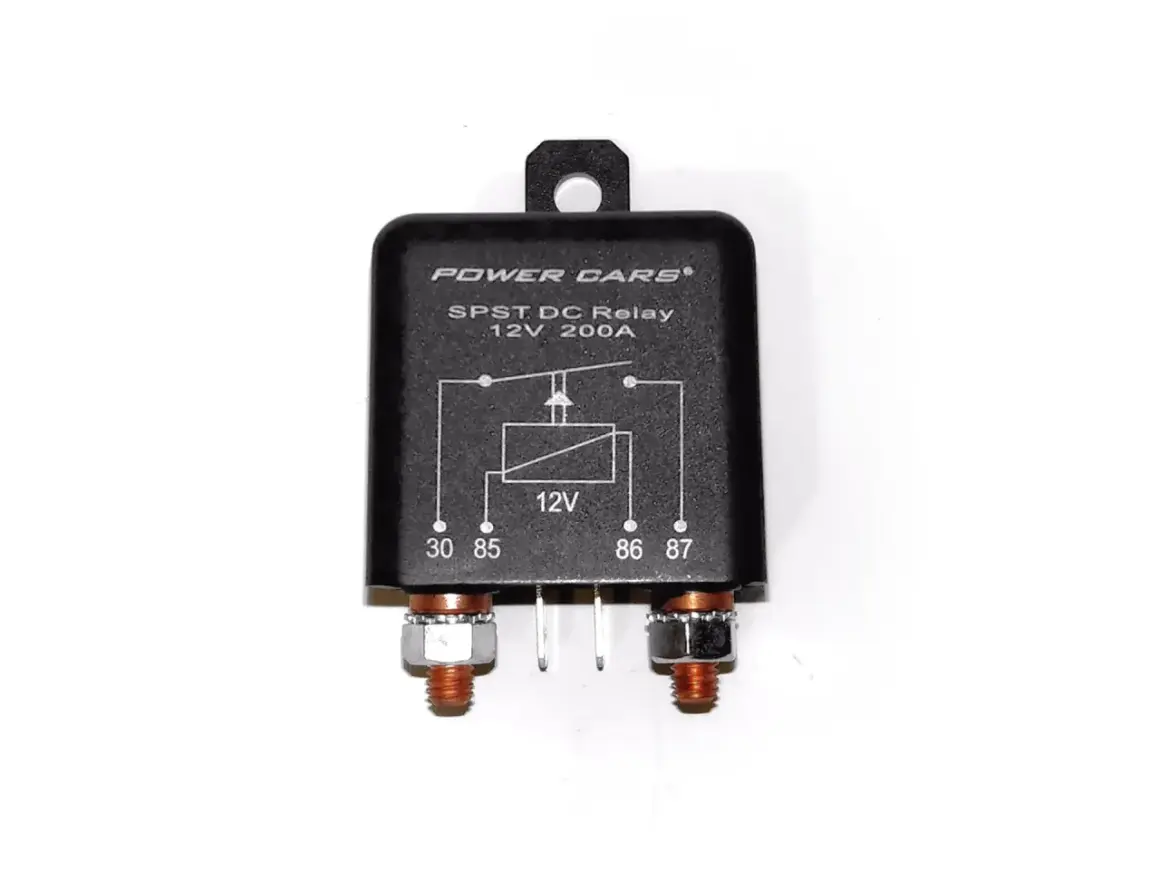

Moduły, LED-y i zabezpieczenia
W prostych autach błędna polaryzacja kończy się zwykle „tylko” bezpiecznikiem. W nowszych pojazdach stawka jest wyższa, bo w grze są sterowniki, czujniki, lampy LED, ładowarki USB i przekaźniki z zabezpieczeniem przeciwprzepięciowym. Producentom nie bez powodu zależy na ochronie przed odwrotnym podłączeniem, bo taka pomyłka potrafi zablokować pracę całego układu. To już nie jest teoria z podręcznika, tylko realny koszt błędu w warsztacie.
Żeby nie zgadywać pod maską, trzeba jeszcze umieć czytać oznaczenia na schematach i przy samych elementach. Wtedy dopiero teoria zaczyna oszczędzać czas.
Jak czytać schematy i symbole bez zgadywania
Na schemacie samochodowym najważniejsze są nie ozdobniki, tylko logika połączeń. Plus i minus akumulatora wskazują punkt startowy i punkt powrotu, a symbol masy pokazuje, że część obwodu wraca przez nadwozie. To duże ułatwienie, ale też źródło pomyłek, bo początkujący często szukają „drugiego przewodu”, którego w rzeczywistości nie ma, bo rolę powrotu przejmuje karoseria.
Ja zawsze zaczynam od źródła zasilania, potem sprawdzam odbiornik, a dopiero później połączenie powrotne. Taki sposób czytania schematu bardzo szybko ujawnia przerwy, złe styki i miejsca, w których masa jest słaba albo zaśniedziała.
| Oznaczenie | Co znaczy | Na co patrzeć w praktyce |
|---|---|---|
| + | Biegun dodatni źródła | To punkt, od którego zwykle wychodzi zasilanie |
| − | Biegun ujemny lub masa | To punkt powrotu i najczęstsze miejsce problemów przy korozji |
| Dioda | Przewodzenie tylko w jedną stronę | Pomaga chronić obwody i prostować napięcie w alternatorze |
| Bezpiecznik | Element ochronny dla zbyt dużego prądu | Nie ma kierunku pracy, ale ma konkretną wartość prądową |
| Masa nadwozia | Wspólny punkt powrotu dla wielu obwodów | Wymaga dobrej ciągłości i czystego kontaktu z metalem |
Najbardziej myli właśnie masa. W domu kojarzy się z uziemieniem, a w aucie to przede wszystkim praktyczny powrót prądu przez karoserię i przewody masowe. Jeśli ten tor ma duży opór przez korozję, słaby styk albo pęknięty przewód, układ zaczyna zachowywać się tak, jakby brakowało mu zasilania, choć problem siedzi po stronie powrotu. To dlatego schemat trzeba czytać od źródła do odbiornika i z powrotem.
Kiedy schemat już się zgadza, warto przełożyć go na pomiar miernikiem. Tu zaczyna się prawdziwa diagnostyka.
Jak sprawdzać obwód miernikiem w praktyce
Najpierw ustawiam miernik na pomiar napięcia stałego, czyli DC, a nie AC. Potem przykładam czerwoną sondę do plusa, czarną do masy lub minusa akumulatora. Jeśli miernik pokazuje wartość z minusem, to zwykle znak, że przewody są zamienione. Taki odczyt nie oznacza awarii sam w sobie, ale od razu mówi mi, że biegunowość mam odwróconą względem ustawienia przyrządu.
Pomiar napięcia
W sprawnym, naładowanym akumulatorze 12 V spoczynkowe napięcie zwykle mieści się w okolicy 12,6 do 12,8 V. Jeśli spada poniżej 12,4 V, akumulator jest już wyraźnie niedoładowany i warto go doładować, zanim zacznie się szukać głębszej usterki. Po uruchomieniu silnika typowe napięcie ładowania to najczęściej około 13,8 do 14,7 V, choć w autach z inteligentnym ładowaniem odczyt bywa zmienny i zależy od temperatury, obciążenia oraz strategii sterownika.
Pomiar prądu
Prąd mierzy się w szereg, a nie równolegle. To jedna z tych zasad, które brzmią banalnie, ale ratują miernik przed spaleniem. Przy obwodach o małym poborze, na przykład przy lampce, radiu albo module sterującym, taki pomiar ma sens. Przy rozruszniku już nie, bo tam prądy są zbyt duże dla zwykłego multimetru i potrzebne są cęgi prądowe DC albo diagnostyka pośrednia, na przykład przez spadki napięć na połączeniach.
Przeczytaj również: Test rozrusznika na krótko - Diagnoza awarii bez zgadywania
Test diody
Tryb testu diody pokazuje bardzo dobrze, czy element przewodzi tylko w jedną stronę. W jedną stronę miernik pokaże spadek napięcia, w drugą powinien wskazać brak przewodzenia. To prosty sposób na sprawdzenie diod prostowniczych, zabezpieczających i niektórych elementów w lampach LED. Jeśli dioda przewodzi w obie strony albo nie przewodzi wcale, układ zachowuje się nieprzewidywalnie i trzeba szukać uszkodzenia.
Największy błąd popełnia się wtedy, gdy ktoś chce z jednego odczytu wyciągnąć zbyt daleko idący wniosek. Napięcie, prąd i ciągłość to trzy różne informacje, a każda mówi o czymś innym. Dopiero razem dają sensowny obraz sytuacji.
Najczęstsze błędy, które robią nawet doświadczeni majsterkowicze
- Mylenie napięcia z prądem. Napięcie jest różnicą potencjałów, a prąd to faktyczny przepływ ładunku. Samo wysokie napięcie nie oznacza jeszcze poprawnej pracy obwodu.
- Odwrócenie biegunów przy akumulatorze. To jeden z najszybszych sposobów na przepalenie zabezpieczeń albo uszkodzenie elektroniki pokładowej.
- Mierzenie dużego prądu zwykłym multimetrem. Rozrusznik, ogrzewanie szyb czy wentylator potrafią pobierać za dużo, więc trzeba używać odpowiednich narzędzi.
- Ignorowanie masy. Jeżeli połączenie masowe jest skorodowane, samochód może zachowywać się tak, jakby brakowało mu zasilania, mimo że problem leży po stronie powrotu.
- Zakładanie, że LED działa jak żarówka. Dioda świeci tylko przy właściwej polaryzacji, więc przy montażu trzeba uważać na kierunek podłączenia.
- Przekonanie, że wszystkie auta ładuje się tak samo. W nowszych konstrukcjach sterownik potrafi sterować napięciem ładowania, dlatego pomiar trzeba zawsze zestawić z warunkami pracy silnika.
W praktyce najbardziej kosztują nie wielkie awarie, tylko małe pomyłki powtarzane pośpiesznie. Jedna źle podpięta sonda, jeden przetarty przewód masowy albo jeden błędny wniosek z miernika i można stracić dużo czasu na szukanie problemu w złym miejscu.
Co warto zapamiętać przed pracą przy instalacji 12 V
Jeśli miałbym zostawić jedną zasadę, powiedziałbym tak: najpierw sprawdzam bieguny, potem tor powrotny, a dopiero później szukam „większej” usterki. W samochodzie bardzo często wygrywa nie skomplikowana teoria, tylko porządna kolejność działań. Taka dyscyplina oszczędza czas i zmniejsza ryzyko uszkodzenia modułów, akumulatora albo elementów prostownika.
Ta sama logika przydaje się także przy ładowarkach podtrzymujących, prostownikach i małych instalacjach PV montowanych w pojeździe. Tam również liczy się właściwa polaryzacja, dobry styk i zabezpieczenie przed odwrotnym podłączeniem, bo w prądzie stałym kierunek naprawdę ma znaczenie. Gdy trzymam się tej zasady, diagnostyka staje się prostsza, a instalacja samochodowa przestaje wyglądać jak zbiór przypadkowych przewodów.
