Pompa ciepła działa inaczej niż kocioł gazowy, węglowy czy zwykła grzałka. Zamiast wytwarzać ciepło od zera, przenosi je z otoczenia do budynku, a cała sztuka polega na odpowiednim sprężaniu i rozprężaniu czynnika roboczego. W tym tekście pokazuję, jak działa pompa ciepła, z czego składa się jej układ, od czego zależy sprawność i kiedy takie rozwiązanie naprawdę ma sens.
Najważniejsze rzeczy o pracy pompy ciepła
- Urządzenie pobiera energię z powietrza, gruntu lub wody, a prąd zużywa głównie do pracy sprężarki.
- W środku krąży czynnik chłodniczy, który paruje, jest sprężany, oddaje ciepło i wraca do obiegu.
- Najlepiej pracuje z niską temperaturą zasilania, na przykład z podłogówką lub dużymi grzejnikami.
- Sprawność opisują COP i SCOP, ale sezonowy wynik jest ważniejszy niż pojedynczy pomiar.
- W dobrze dobranym domu pompa może ogrzewać, przygotowywać ciepłą wodę, a czasem także chłodzić.
Najpierw ciepło jest pobierane z otoczenia, a nie wytwarzane od zera
Jeśli mam uprościć temat do jednego zdania, to brzmi ono tak: pompa ciepła nie „produkuje” ciepła jak kocioł, tylko je transportuje. To bardzo ważne rozróżnienie, bo właśnie dlatego taki system potrafi być tak oszczędny. Energia elektryczna nie idzie tutaj na samo grzanie całego budynku, tylko na uruchomienie procesu, który pozwala przenieść energię z miejsca chłodniejszego do cieplejszego.
Najłatwiej wyobrazić to sobie na przykładzie lodówki. Lodówka odbiera ciepło z wnętrza i oddaje je do kuchni, a pompa ciepła robi coś podobnego, tylko w drugą stronę i na większą skalę. W praktyce to oznacza, że z jednej kilowatogodziny prądu urządzenie może dostarczyć kilka kilowatogodzin użytecznego ciepła. W nowoczesnych układach chwilowy współczynnik COP często mieści się mniej więcej w zakresie 2-5, ale to nie jest liczba „na zawsze” - zależy od temperatury źródła, temperatury zasilania i samej instalacji.
To właśnie dlatego nie da się oceniać tej technologii wyłącznie po samym rachunku za prąd. Liczy się cały układ: budynek, odbiorniki ciepła, sterowanie i warunki pracy. Żeby zrozumieć ten obieg bez zgadywania, trzeba zobaczyć, z jakich części jest zbudowany.

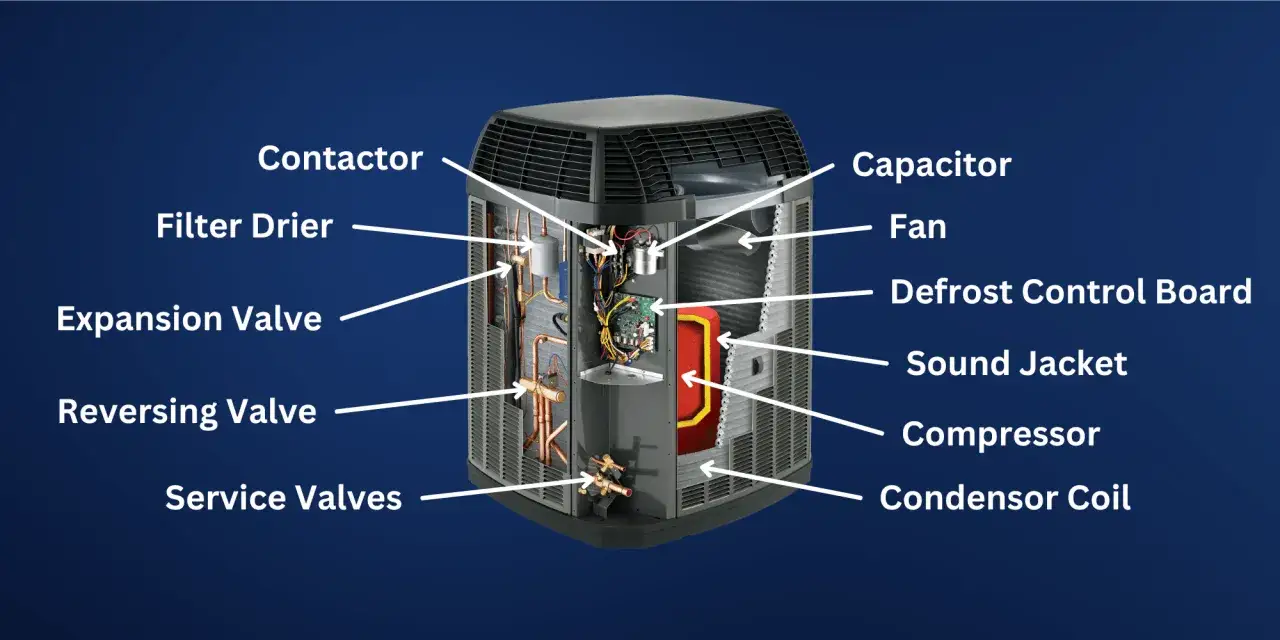

Z czego składa się układ i po co są te elementy
W środku nie ma magii, tylko dobrze zaprojektowany obieg termodynamiczny. Najważniejszy jest czynnik chłodniczy, czyli medium, które łatwo paruje i skrapla się w odpowiednich warunkach. To on przenosi energię między otoczeniem a instalacją grzewczą domu. Całość opiera się na czterech podstawowych elementach.
| Element | Rola | Co to oznacza w praktyce |
|---|---|---|
| Parownik | Odbiera ciepło z otoczenia | Czynnik chłodniczy paruje i „zbiera” energię z powietrza, gruntu albo wody. |
| Sprężarka | Podnosi ciśnienie i temperaturę czynnika | To najbardziej prądożerny element, ale właśnie on umożliwia uzyskanie wysokiej temperatury do ogrzewania. |
| Skraplacz | Oddaje ciepło do instalacji | Tu energia trafia do wody grzewczej albo powietrza w budynku. |
| Zawór rozprężny | Obniża ciśnienie i temperaturę | Przygotowuje czynnik do kolejnego poboru ciepła. |
Do tego dochodzą jeszcze dwa „światy”, między którymi pracuje urządzenie: dolne źródło, czyli miejsce poboru energii, oraz górne źródło, czyli instalacja w budynku. W dobrze dobranym systemie ten układ jest spójny od początku do końca. Jeśli jeden z elementów jest źle dopasowany, cała sprawność zaczyna się psuć. A sam cykl pracy najlepiej widać wtedy, gdy rozbiję go na cztery proste kroki.

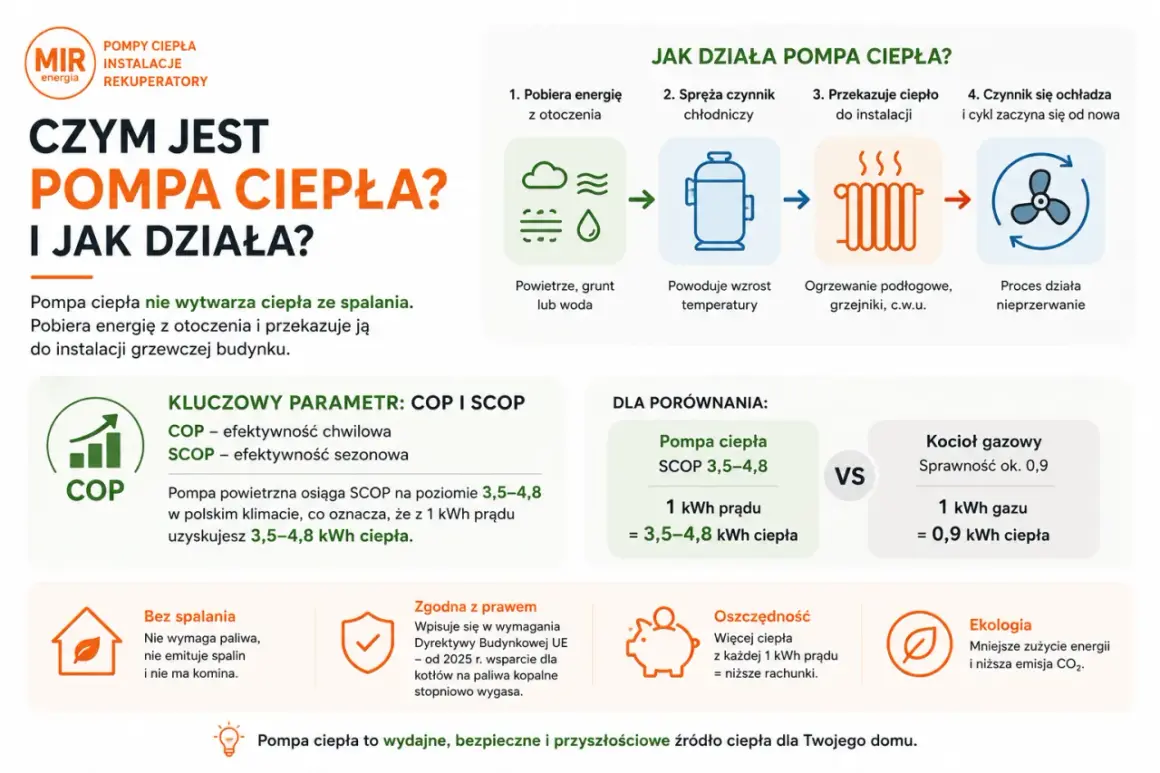

Tak wygląda cykl pracy krok po kroku
1. Ciepło jest pobierane w parowniku
Na początku czynnik chłodniczy ma niską temperaturę i niskie ciśnienie. W parowniku odbiera energię z otoczenia, na przykład z powietrza zewnętrznego albo z glikolu krążącego w gruncie. Dzięki temu odparowuje, czyli zmienia stan z cieczy w gaz. To kluczowy moment całego procesu, bo bez niego nie byłoby czego sprężać.
2. Sprężarka podnosi temperaturę czynnika
Gaz trafia do sprężarki, którą napędza prąd. Tu właśnie dzieje się główna „praca” pompy. Sprężenie podnosi ciśnienie i temperaturę czynnika, więc można go potem wykorzystać do ogrzania wody w instalacji. Ja patrzę na to tak: energia elektryczna nie ma tu za zadanie grzać domu bezpośrednio, tylko „dopychać” temperaturę czynnika do poziomu użytecznego dla centralnego ogrzewania.
3. Ciepło jest oddawane w skraplaczu
Gorący czynnik trafia do skraplacza i oddaje ciepło wodzie grzewczej albo powietrzu w budynku. W praktyce to właśnie w tym miejscu instalacja staje się odczuwalnie ciepła dla domowników. W układach niskotemperaturowych, na przykład z podłogówką, woda grzewcza często pracuje w okolicach 35°C, co jest dla pompy bardzo korzystne. Im niższa temperatura zasilania, tym łatwiej uzyskać dobrą sprawność.
4. Zawór rozprężny przygotowuje obieg do następnego cyklu
Po oddaniu ciepła czynnik przechodzi przez zawór rozprężny, gdzie jego ciśnienie i temperatura gwałtownie spadają. Dopiero wtedy wraca do parownika i cały proces zaczyna się od nowa. Ten cykl trwa nieprzerwanie, a sterownik tylko dostosowuje intensywność pracy do zapotrzebowania budynku. W pompach powietrznych pojawia się jeszcze jedna ważna rzecz: odszranianie. Szron na jednostce zewnętrznej zimą nie oznacza awarii, tylko normalny etap pracy urządzenia.
Skoro mechanizm jest już jasny, naturalnie pojawia się kolejne pytanie: czy każda pompa ciepła działa tak samo? Nie, i to właśnie od rodzaju źródła poboru ciepła zależy bardzo dużo.
Czym różnią się pompy powietrzne, gruntowe i wodne
Różnice między typami są praktyczne, a nie tylko techniczne. Jedna pompa pobiera energię z powietrza, druga z gruntu, trzecia z wody. Każde z tych rozwiązań ma własny profil kosztów, sprawności i wymagań montażowych. Poniżej zestawiam je w najprostszy możliwy sposób.
| Typ pompy | Skąd pobiera energię | Zalety | Ograniczenia | Dla kogo ma sens |
|---|---|---|---|---|
| Powietrze-woda | Z powietrza zewnętrznego | Najprostszy montaż, niższy koszt wejścia, dobre rozwiązanie do modernizacji | Większa zależność od mrozu i wahań pogody, czasem potrzebne wsparcie grzałką | Dla większości domów jednorodzinnych, zwłaszcza gdy liczy się prostsza instalacja |
| Gruntowa | Z gruntu przez kolektor lub sondy pionowe | Stabilniejsza praca zimą, wysoka i przewidywalna sprawność | Wyższy koszt i bardziej wymagające roboty ziemne lub odwierty | Dla działek z miejscem na dolne źródło albo przy budowie od zera |
| Woda-woda | Z wód gruntowych lub powierzchniowych | Bardzo dobre warunki pracy, wysoka efektywność | Duża zależność od lokalnych warunków hydrogeologicznych i formalności | Dla lokalizacji, w których źródło wody jest naprawdę dobrze rozpoznane |
Osobną grupą są pompy powietrze-powietrze, czyli rozwiązania bliższe klimatyzatorom z funkcją grzania. Sprawdzają się tam, gdzie potrzebne jest ogrzewanie i chłodzenie powietrza, ale w centralnym ogrzewaniu domu jednorodzinnego częściej spotyka się wariant powietrze-woda. To właśnie te różnice decydują o sprawności, dlatego następna rzecz to temperatura pracy i warunki w samym budynku.
Co naprawdę wpływa na rachunki i komfort
Tu najczęściej widać różnicę między dobrym projektem a rozczarowaniem po montażu. Sama technologia jest tylko częścią układanki. O końcowym efekcie decyduje izolacja, sposób oddawania ciepła, dobór mocy i sterowanie. Ja zawsze patrzę na te elementy razem, bo wtedy dopiero widać, czy system będzie pracował lekko, czy będzie walczył z budynkiem.
Izolacja budynku
Im mniejsze straty ciepła, tym mniej energii trzeba dostarczyć. W ocieplonym domu pompa może pracować z niższą temperaturą zasilania, a to bezpośrednio poprawia sprawność. W słabo ocieplonym budynku urządzenie też może działać, ale częściej będzie musiało nadrabiać większe ubytki ciepła. To nie jest detal - to podstawa całej opłacalności.
Temperatura zasilania
Pompa ciepła lubi niską temperaturę instalacji. Podłogówka, ścienne ogrzewanie płaszczyznowe albo duże grzejniki pracujące niskotemperaturowo są dla niej po prostu wygodniejsze niż małe, stare kaloryfery wymagające wysokiej temperatury wody. Im wyżej trzeba podnieść temperaturę, tym ciężej pracuje sprężarka i tym gorzej wypada sezonowa sprawność.
Dobór mocy i modulacja
Zbyt mała pompa nie dogrzeje domu w największe mrozy, a zbyt duża będzie taktować, czyli często się włączać i wyłączać. Dlatego ważna jest nie tylko moc nominalna, ale też zakres modulacji. Nowoczesne urządzenia inwerterowe potrafią płynniej dostosowywać wydajność do zapotrzebowania. To przekłada się na ciszę, stabilniejszą temperaturę i mniejsze straty pracy.
Przeczytaj również: Salus - ustawianie temperatury. Dlaczego nie działa? Poradnik.
COP, SCOP i to, co naprawdę warto porównywać
COP pokazuje sprawność w jednym punkcie pracy, a SCOP opisuje średni wynik z całego sezonu. Do porównywania ofert bardziej przydatny jest właśnie SCOP, bo uwzględnia realne zmiany pogody i obciążenia. W folderach reklamowych łatwo wyłapać jedną atrakcyjną liczbę, ale ona sama jeszcze niczego nie przesądza. Patrzę więc zawsze na warunki pomiaru, temperaturę zasilania i to, czy producent nie buduje wyniku na zbyt optymistycznych założeniach.
| Parametr | Co pokazuje | Jak go czytać |
|---|---|---|
| COP | Sprawność w danym punkcie pracy | Im wyższy, tym lepiej, ale tylko w określonych warunkach testu. |
| SCOP | Średnią sprawność w skali sezonu | Lepszy wskaźnik do realnej oceny rachunków. |
| Temperatura zasilania | Jak gorąca jest woda w instalacji | Im niższa, tym łatwiej pompie pracować ekonomicznie. |
Jeśli do tego dołożysz fotowoltaikę, część prądu potrzebnego sprężarce można pokryć z własnej produkcji. To nie zmienia zasady działania systemu, ale poprawia bilans kosztów eksploatacji. Z mojego punktu widzenia to bardzo sensowne połączenie, o ile sterowanie instalacją jest dobrze ustawione. I właśnie dlatego warto wiedzieć, kiedy pompa ciepła pracuje idealnie, a kiedy trzeba podejść do niej bardziej realistycznie.
Kiedy pompa pracuje najlepiej, a kiedy wymaga wsparcia
Najlepsze warunki ma w budynkach dobrze ocieplonych, z niskotemperaturową instalacją i sensownie dobraną mocą. Wtedy urządzenie może pracować długo, spokojnie i bez nerwowych skoków temperatury. Tak wygląda scenariusz, który najczęściej daje zadowalający komfort i przewidywalne rachunki.
Trudniej bywa w starszych domach z małymi grzejnikami i wysokimi wymaganiami temperaturowymi. W takim układzie pompa nadal może działać, ale czasem potrzebuje wsparcia - na przykład większych odbiorników ciepła, obniżenia strat budynku albo pracy w układzie bivalentnym, czyli wspólnie z drugim źródłem. To nie jest porażka technologii, tylko uczciwy kompromis wobec warunków budynku.
W przypadku pomp powietrznych normalne są też spadki wydajności podczas mrozów i okresowe odszranianie jednostki zewnętrznej. W dobrych modelach dzieje się to płynnie, ale warto mieć świadomość, że zimą urządzenie nie zachowuje się tak samo jak w dodatnich temperaturach. Jeśli ktoś obiecuje pełną niezależność od warunków bez żadnych zastrzeżeń, to zwykle upraszcza temat zbyt mocno.
To prowadzi do ostatniej rzeczy, która często decyduje o sukcesie albo o rozczarowaniu: przygotowania całej instalacji przed montażem.
Co sprawdzić przed montażem, żeby decyzja była dobra
Jeśli miałbym zostawić jedną praktyczną wskazówkę, to taką: nie zaczynaj od marki urządzenia, tylko od budynku. Dobra pompa w źle przygotowanym domu nie zrobi cudów. Zanim podejmiesz decyzję, sprawdziłbym kilka rzeczy.
- Jakie są rzeczywiste straty ciepła budynku po ociepleniu, a nie tylko „na oko”.
- Jaka temperatura zasilania jest potrzebna do utrzymania komfortu w największe chłody.
- Czy istnieje miejsce na jednostkę zewnętrzną, odwierty albo kolektor gruntowy.
- Jak wygląda dostęp do energii elektrycznej i czy instalacja ma odpowiedni zapas mocy.
- Ile ciepłej wody użytkowej zużywa dom i czy potrzebny jest większy zasobnik.
- Czy system ma pracować samodzielnie, czy w układzie hybrydowym z drugim źródłem ciepła.
- Czy instalator wykonuje porządne uruchomienie, regulację i późniejsze wyregulowanie przepływów.
Jeżeli te elementy są przemyślane, pompa ciepła staje się systemem przewidywalnym, cichym i sensownym eksploatacyjnie. Dobrze dobrany układ bierze energię z otoczenia, podnosi jej użyteczną temperaturę i oddaje ją do domu bez zbędnej komplikacji. To dlatego ta technologia działa najlepiej wtedy, gdy budynek i instalacja są do niej naprawdę przygotowane.
