W praktyce pytanie, jak zmierzyć napięcie w gniazdku, sprowadza się do kilku prostych decyzji: właściwego ustawienia miernika, poprawnego wpięcia przewodów i spokojnego odczytu wyniku. Pokażę, jak zrobić to bez zgadywania, jaki zakres uznać za sensowny i kiedy odczyt sugeruje, że problem leży w instalacji, a nie w samym sprzęcie. To przyda się przy zwykłej kontroli domowej elektryki, ale też wtedy, gdy chcesz lepiej rozumieć zachowanie urządzeń w domu, zwłaszcza przy zmiennym obciążeniu sieci.
Najpierw ustaw miernik na napięcie AC i sprawdź jego bezpieczeństwo
- W Polsce domowe gniazdka pracują zwykle przy 230 V AC, 50 Hz, więc miernik ustawiasz na napięcie przemienne.
- Czarny przewód wkładasz do COM, czerwony do VΩ, a wejścia 10 A nie używasz do sprawdzania gniazdka.
- Do samego odczytu wystarczy pomiar między torami zasilania, a do oceny instalacji warto sprawdzić też każdy tor względem bolca ochronnego.
- Za rozsądny punkt odniesienia przyjmuje się okolice 230 V, z typową tolerancją sieci około ±10 procent.
- Skoki, wynik wyraźnie poza zakresem albo nagrzewające się gniazdko to sygnał, że trzeba szukać przyczyny głębiej.
Co przygotować przed pomiarem
Ja zaczynam od samego miernika, nie od gniazdka. W instalacji domowej mierzysz napięcie przemienne, więc na przełączniku szukasz symbolu V~ albo VAC, a nie pomiaru prądu czy oporu. Do pomiaru napięcia urządzenie pracuje jak woltomierz, czyli podłączam je równolegle do badanego punktu. Czarny przewód trafia do COM, czerwony do wejścia VΩ, bo tylko te gniazda są przeznaczone do takiego pomiaru; wejście 10 A zostawiam do zupełnie innych zadań.
Sprawdzam też kategorię bezpieczeństwa. Przy gniazdku najlepiej mieć miernik i przewody z oznaczeniem co najmniej CAT II 600 V, a w praktyce wygodnie pracuje się na sprzęcie CAT III 600 V. Jak przypomina Fluke, ta klasa nie jest ozdobą na obudowie, tylko realnym zabezpieczeniem przed skutkami przepięć i błędnego użycia. Zanim cokolwiek dotknę, oglądam izolację przewodów, upewniam się, że końcówki są całe i że stoję na suchym podłożu.
Jeśli gniazdko jest stare, luźne albo nadpalone, nie traktuję tego jako „normalnej” sytuacji do ćwiczeń. W takim miejscu sam pomiar ma sens tylko wtedy, gdy wiem, co robię, bo uszkodzony styk potrafi zafałszować wynik i jednocześnie zwiększyć ryzyko. Gdy sprzęt jest już przygotowany, najważniejsze staje się samo wykonanie odczytu.

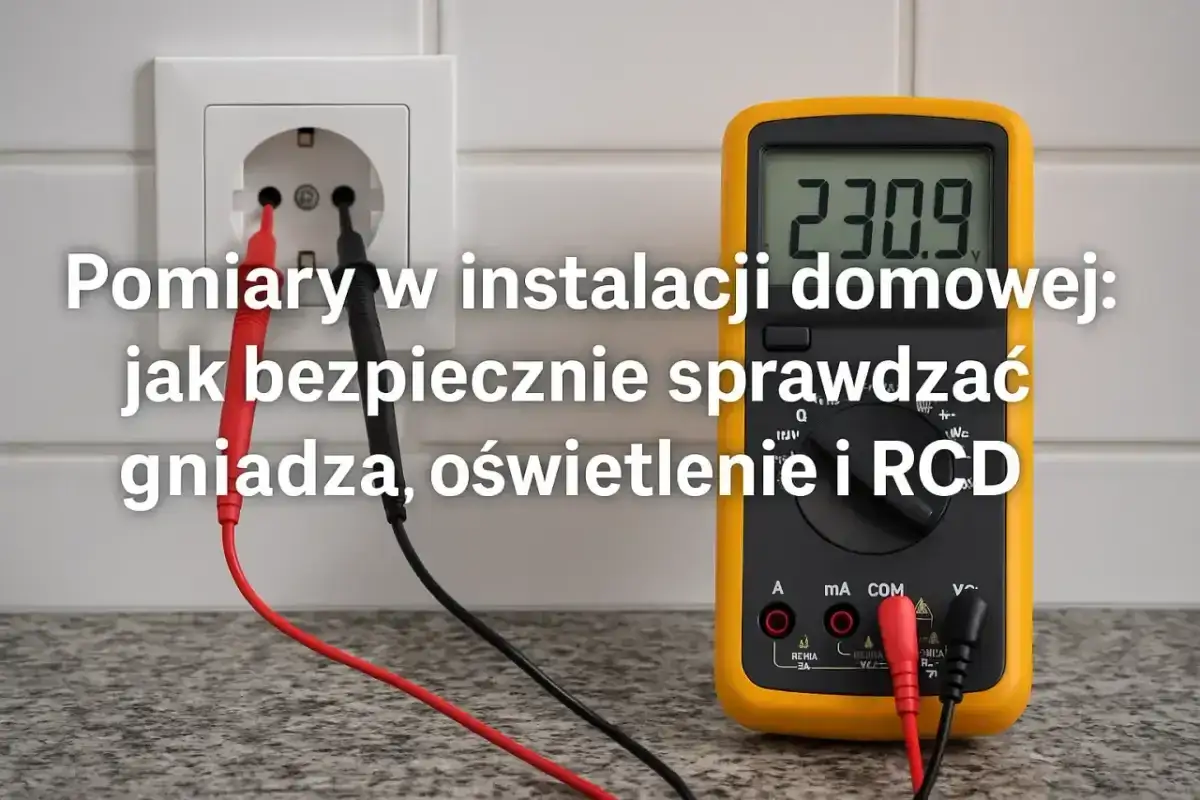

Jak wykonać pomiar krok po kroku
- Ustaw miernik na pomiar napięcia przemiennego. Jeśli ma autorange, zostaw go na automacie; jeśli wymaga ręcznego zakresu, wybierz 600 V albo najbliższy wyższy zakres.
- Włóż czarną sondę do COM, a czerwoną do VΩ.
- Trzymaj sondy wyłącznie za izolowane części i nie dotykaj metalowych końcówek palcami.
- Wsuń końcówki do dwóch torów zasilających gniazdka. Przy samym napięciu przemiennym kolejność sond nie zmienia wyniku. W gnieździe z bolcem ochronnym możesz potem powtórzyć pomiar względem bolca, żeby sprawdzić, który tor jest fazowy. Jeśli gniazdo nie ma bolca, ograniczam się do odczytu między otworami.
- Odczytaj wartość po ustabilizowaniu wskazania. Jeśli ekran pokazuje skaczące liczby, nie zgaduj, tylko powtórz pomiar wolniej i pewniej.
- Po wszystkim odsuń sondy dopiero wtedy, gdy pewnie trzymasz je za izolację i nie dotykasz części metalowych.
Ten pomiar trwa kilkanaście sekund, ale robi różnicę między przypadkowym „czy działa” a realną informacją o instalacji. Najwięcej błędów powstaje nie przy samym dotknięciu gniazdka, tylko przy złym ustawieniu miernika albo pośpiechu, dlatego następna rzecz to poprawne odczytanie wyniku.
Jak odczytać wynik bez błędnej interpretacji
W Polsce standardem jest sieć 230 V AC, a napięcie w domowych gniazdkach powinno mieścić się w rozsądnych granicach wokół tej wartości. Jak podaje ENEA Operator, dla sieci niskiego napięcia punktem odniesienia jest 230/400 V, a praktycznie przyjmuje się odchylenie około ±10 procent. To znaczy, że odczyt w okolicy 230 V jest prawidłowy, a zakres mniej więcej 207-253 V traktuję jako praktyczny punkt odniesienia, a nie alarm.
| Wynik | Jak to czytam | Co zwykle robię dalej |
|---|---|---|
| 0 V | Brak zasilania, wyłączony obwód albo błąd pomiaru | Sprawdzam zabezpieczenia, zakres miernika i poprawność podłączenia sond |
| Około 230 V | Typowa, spokojna wartość | Nie naprawiam niczego, tylko obserwuję, czy wynik jest stabilny |
| 207-253 V | Wciąż mieści się w praktycznym zakresie odniesienia | Sprawdzam, czy odchylenie powtarza się o konkretnej porze dnia |
| Wyraźnie poniżej 207 V lub powyżej 253 V | Sygnał, że warto szukać przyczyny | Powtarzam pomiar na innym gnieździe i przygotowuję zgłoszenie do elektryka lub operatora |
Jeśli chcesz sprawdzić nie tylko samą wartość, ale też poprawność połączeń, zmierz osobno każdy tor względem bolca ochronnego. W dobrze działającym gnieździe jeden z pomiarów powinien pokazać wartość zbliżoną do pełnego napięcia sieci, a drugi być bliski zeru, choć pod obciążeniem może pojawić się kilka woltów różnicy. To właśnie ten dodatkowy odczyt pozwala odróżnić zwykły wynik od diagnozy instalacji.
Jeżeli widzisz pojedyncze dziesiątki woltów tam, gdzie spodziewasz się zera, nie panikuję od razu. Digital multimeter ma dużą impedancję wejściową, więc potrafi pokazać napięcie fantomowe, czyli sygnał „widmowy” sprzężony pojemnościowo, który znika po dociążeniu obwodu. To dobry powód, żeby nie wyciągać wniosków z jednego dziwnego odczytu.
Najczęstsze błędy, które psują wynik
- Ustawienie miernika na ampery zamiast na napięcie. To najgorszy klasyczny błąd, bo pomiar prądu wykonuje się inaczej niż pomiar napięcia i można uszkodzić bezpiecznik miernika.
- Przewód wpięty do złego gniazda. Czerwona sonda w wejściu 10 A nie służy do sprawdzania gniazdka. W praktyce to prosta droga do złego odczytu albo awarii sprzętu.
- Dotykanie metalowych końcówek palcami. Dłoń potrafi wprowadzić szum i dodatkową rezystancję, a przy pomiarach na żywym obwodzie nie daje żadnej korzyści.
- Próba oceny instalacji na podstawie jednego wyniku. Ja zawsze robię co najmniej dwa odczyty, najlepiej o różnych porach dnia. Sieć domowa potrafi się zmieniać wraz z obciążeniem, pracą urządzeń i własnym zużyciem energii.
- Ignorowanie uszkodzeń gniazdka. Nadtopienia, luźny styk, trzaski albo wyraźne grzanie się osprzętu są ważniejsze niż sam numer na wyświetlaczu.
- Zaufanie nieodpowiedniemu narzędziu. Neonowa próbówka pokaże tylko bardzo zgrubną informację, a nie rzeczywisty stan napięcia, więc do takiego sprawdzenia wolę multimetr albo porządny tester o odpowiedniej kategorii.
W tym miejscu wiele osób zatrzymuje się na „działa albo nie działa”, ale dla mnie cenniejsze jest pytanie, dlaczego wynik wygląda właśnie tak. I to prowadzi już do sytuacji, w których sam pomiar nie wystarczy.
Co napięcie w gniazdku mówi o domu z fotowoltaiką
W domu z fotowoltaiką nie każdy wysoki odczyt oznacza awarię. Przy dużej produkcji, zwłaszcza w słoneczne południe, napięcie potrafi rosnąć bardziej niż wieczorem, dlatego porównuję pomiary z kilku godzin dnia. Jeśli w tym samym gnieździe wartości są stabilne rano, a później zbliżają się do górnej granicy, patrzę już nie tylko na instalację wewnętrzną, ale też na pracę falownika i warunki po stronie sieci.
Najbardziej praktyczna reguła brzmi tak: jeśli wynik jest blisko 230 V i nie skacze, zwykle nie ma powodu do niepokoju, a jeśli odczyt regularnie odjeżdża, lepiej potraktować to jako sygnał diagnostyczny niż jednorazową ciekawostkę. Właśnie taki pomiar daje najwięcej pożytku, bo łączy prostą kontrolę gniazdka z realną oceną stanu instalacji i domowej energetyki. Wtedy napięcie staje się nie tylko liczbą na ekranie, ale też wskazówką, czy cała instalacja pracuje tak, jak powinna.
Jeśli chcesz mieć naprawdę użyteczny obraz sytuacji, sprawdzaj to samo gniazdko o różnych porach i notuj wyniki. Stabilny odczyt wokół 230 V zwykle oznacza spokój, a powtarzalne odchylenia są już sygnałem, że czas przyjrzeć się instalacji bliżej, zanim problem zacznie wpływać na sprzęt i komfort korzystania z energii.
