Moduł zapłonowy 6 pin 4T - AC czy DC? Sprawdź i napraw!

W układach zapłonowych małych silników 4T najwięcej problemów bierze się nie z samego modułu, tylko z pomylonego złącza, złego typu CDI albo błędnie odczytanego pinoutu. Poniżej rozkładam na części schemat 6-pinowego modułu zapłonowego, pokazuję typowe połączenia, różnice między wersją AC i DC oraz sposób sprawdzenia instalacji bez zgadywania. To praktyczny temat z obszaru elektryki jednośladów i quadów, ale logika diagnostyki jest tu bardzo podobna do tej, którą stosuje się w innych układach elektrycznych.

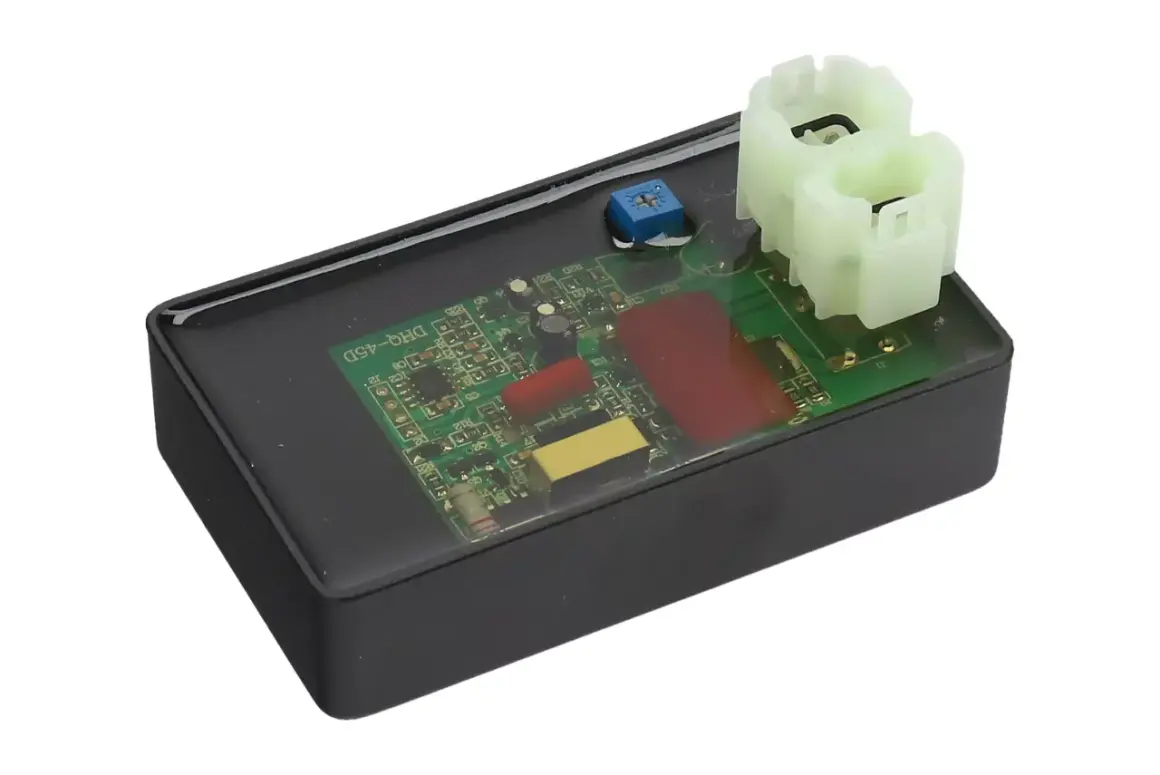

Czym jest 6-pinowy moduł w silniku 4T

W praktyce chodzi o elektroniczny moduł zapłonowy, najczęściej typu CDI, który decyduje, kiedy cewka zapłonowa ma wywołać iskrę na świecy. W czterosuwowych skuterach, małych motocyklach, quadach i gokartach taki element współpracuje ze statorem, impulsatorem, cewką WN oraz wyłącznikiem zapłonu. Sam moduł nie „tworzy” iskry z niczego - on tylko steruje momentem wyładowania energii zgromadzonej wcześniej w układzie.

Najważniejsze jest to, że 6 pinów nie oznacza jednego uniwersalnego schematu. W jednej wiązce spotkasz układ 2+4, w innej te same funkcje będą rozłożone inaczej, a w jeszcze innej jedna pozycja w obudowie pozostanie pusta. Dlatego przy takich instalacjach nie zaczynam od zgadywania na podstawie koloru plastiku, tylko od ustalenia funkcji przewodów. To właśnie odróżnia poprawną naprawę od serii przypadkowych podmian.

Jeśli chcesz podejść do tematu rozsądnie, najpierw rozpoznaj, czy moduł pracuje w systemie AC czy DC. Dopiero potem ma sens czytanie konkretnego pinoutu i porównywanie go z wiązką w pojeździe.

Jak wygląda układ pinów i co zwykle oznacza każdy przewód

W 6-pinowych modułach stosowanych w małych silnikach 4T najczęściej powtarza się ten sam zestaw funkcji: zasilanie modułu, sygnał z impulsatora, wyjście na cewkę, masa oraz przewód gaszenia. Różne marki mogą zamieniać kolorystykę, ale logika połączeń pozostaje podobna. Poniżej pokazuję najpraktyczniejszy sposób odczytu takiego modułu - nie jako „jedyny słuszny”, tylko jako wzorzec, z którym warto porównać własną wiązkę.

W praktyce szczególnie myli się przewód gaszenia z masą roboczą. To nie to samo. Gaszenie działa zwykle przez zwarcie do masy, więc jeśli ten obwód jest stale zwarty, silnik nie odpali albo zgaśnie natychmiast po puszczeniu rozrusznika. Z kolei masa robocza musi być stała, niska opornościowo i mechanicznie pewna.

Drugi częsty problem to „pusty” styk we wtyczce. W niektórych wiązkach 6-pinowych nie wszystkie miejsca są użyte, bo producent zastosował obudowę wspólną dla kilku wariantów. To normalne, o ile funkcje przewodów zgadzają się z modułem. I właśnie dlatego następny krok to rozróżnienie AC i DC.

Jak odróżnić wersję AC od DC

To jeden z tych tematów, które wydają się drobiazgiem, a w praktyce decydują o wszystkim. W module AC CDI energia dla zapłonu pochodzi bezpośrednio ze statora, czyli z osobnej cewki wzbudzenia. W module DC CDI zasilanie bierze się z akumulatora i instalacji 12 V. Dla użytkownika oznacza to, że wizualnie podobne moduły mogą działać zupełnie inaczej.

Jeżeli nie masz pewności, zacznij od pytania: czy silnik ma zapłon niezależny od akumulatora? Jeśli tak, bardzo często będzie to AC CDI. Jeśli nie - trzeba sprawdzić instalację dokładniej, bo sam kształt wtyczki niczego jeszcze nie przesądza. To właśnie tu najłatwiej kupić niewłaściwy element i potem szukać usterki tam, gdzie jej nie ma.

Po rozpoznaniu typu modułu warto przejść od teorii do pomiarów, bo dobry schemat bez sprawdzenia wiązki nadal bywa tylko ładnym rysunkiem.

Jak sprawdzić instalację przed zakupem nowego modułu

Jeśli motor nie ma iskry, nie zaczynam od wymiany CDI. Najpierw sprawdzam przewody, masę i sygnał z impulsatora. To oszczędza pieniądze, bo w tych układach awaria bardzo często siedzi w kostce, przy przetarciu wiązki albo w samym statorze, a nie w module zapłonowym.

1. Odłącz akumulator, jeśli instalacja go ma, i obejrzyj wtyczkę pod kątem przypaleń, zaśniedzeń oraz luźnych styków.
2. Sprawdź masę między blokiem silnika a przewodem masowym modułu. Połączenie ma być czyste i pewne.
3. Zweryfikuj przewód gaszenia. W pozycji jazdy nie powinien być stale zwarty do masy.
4. Oceń, czy przewód zasilający CDI ze statora nie jest przerwany i czy w czasie kręcenia silnikiem pojawia się na nim sygnał.
5. Porównaj układ wtyczki z dokumentacją konkretnego silnika, a nie tylko z uniwersalnym obrazkiem z internetu.

W dobrze zachowanej instalacji miernik potrafi od razu pokazać, gdzie ginie sygnał. Jeśli nie masz dokumentacji, zwracam uwagę na jedną zasadę: najpierw szukaj przerwy, potem zwarcia, a dopiero na końcu wymieniaj moduł. W tych układach odwrotna kolejność jest zwykle najdroższą drogą do diagnozy.

Gdy instalacja przejdzie podstawowy test, a iskry nadal nie ma, warto przejść do typowych błędów montażowych. One potrafią udawać poważną awarię całkiem skutecznie.

Najczęstsze błędy przy podłączaniu

W praktyce spotykam kilka powtarzalnych pomyłek. Każda z nich daje podobny efekt: brak iskry, chwilowa iskra albo silnik, który odpala tylko na moment i gaśnie. Z zewnątrz wygląda to jak uszkodzony moduł, ale przyczyna leży gdzie indziej.

• Odwrócenie wtyczki 2+4 lub wpięcie jej „na siłę” w nieprawidłowej pozycji.
• Pomylenie przewodu impulsatora z przewodem zasilającym ze statora.
• Założenie modułu DC do instalacji AC albo odwrotnie.
• Stałe zwarcie przewodu gaszenia do masy.
• Zła masa silnika, szczególnie po malowaniu, korozji albo wymianie ramy.
• Ufanie wyłącznie kolorom przewodów bez porównania z konkretnym schematem pojazdu.

Najbardziej zdradliwe są sytuacje, w których silnik daje pojedynczą iskrę, ale nie pracuje stabilnie. Wtedy wiele osób od razu obwinia CDI, a problemem bywa słaby impuls z czujnika lub niestabilna masa. To dobry moment, żeby przestać zgadywać i wrócić do miernika.

Jeżeli jednak wiązka nie ma pełnego zestawu przewodów, pojawia się jeszcze jedno pytanie: co zrobić z modułem, który ma więcej styków niż instalacja?

Co zrobić, gdy wiązka ma pięć przewodów, a moduł sześć pinów

To bardzo częsty scenariusz w skuterach i małych motocyklach 4T. Obudowa CDI ma 6 miejsc, ale wiązka prowadzi tylko 5 przewodów, bo jeden tor jest niewykorzystany albo rozwiązany inaczej w danym modelu. Sam fakt, że nie wszystkie gniazda są zajęte, nie oznacza od razu błędu. Oznacza raczej, że masz do czynienia z jedną z kilku wersji tego samego rozwiązania.

Najbezpieczniej przyjąć prostą zasadę: nie mostkuj pustego pinu „na próbę”. Jeśli producent przewidział jedno wolne miejsce, zostaw je puste, dopóki nie potwierdzisz jego funkcji w dokumentacji albo na sprawnym, oryginalnym module. W praktyce większe szkody robi improwizowany mostek niż brak jednego przewodu.

Jeżeli nowy moduł ma zgodny kształt wtyczki, ale instalacja nadal nie działa, sprawdź jeszcze dwie rzeczy: pozycję pinów od strony zatrzasku oraz obecność zasilania w torze, który faktycznie odpowiada za dany typ CDI. To właśnie tutaj najłatwiej pomylić podobne, ale nieidentyczne wersje.

Co zapamiętać przed zamówieniem i montażem

Najbardziej praktyczna rada jest prosta: nie kupuj modułu tylko na podstawie liczby pinów. Zanim zamówisz część, porównaj typ zasilania, układ 2+4, funkcję przewodu gaszenia i sposób prowadzenia masy. W małych silnikach 4T to ważniejsze niż sama obudowa, bo identycznie wyglądające CDI potrafią różnić się logiką działania.

• Sprawdź, czy masz AC, czy DC CDI.
• Porównaj funkcje przewodów, a nie tylko kolory.
• Upewnij się, że masa silnika jest czysta i stabilna.
• Nie ignoruj przewodu gaszenia, bo potrafi zablokować zapłon całkowicie.
• Jeśli silnik ma dziwną, nieczytelną wiązkę, zrób zdjęcie starego modułu przed demontażem.

W tej kategorii napraw najlepiej działa cierpliwa diagnostyka. Dobrze odczytany schemat 6-pinowego modułu oszczędza czas, pieniądze i niepotrzebną wymianę części. Jeśli potraktujesz układ jak prosty system: zasilanie, impuls, masa, wyjście na cewkę i gaszenie, zwykle dojdziesz do usterki szybciej, niż podpowiada internetowy chaos z przypadkowymi opisami.
