Podłączenie prądu w puszce elektrycznej to zadanie, które wymaga nie tylko odpowiednich narzędzi, ale także znajomości zasad bezpieczeństwa. Niezależnie od tego, czy planujesz zainstalować gniazdko, czy włącznik światła, kluczowe jest, aby przed rozpoczęciem pracy zawsze wyłączyć zasilanie. W puszce elektrycznej znajdują się trzy podstawowe przewody: fazowy, neutralny oraz ochronny. Wiedza o tym, jak je poprawnie podłączyć, jest niezbędna dla zachowania bezpieczeństwa oraz prawidłowego działania instalacji.
W tym artykule przedstawimy krok po kroku, jak podłączyć prąd w puszce elektrycznej, uwzględniając nie tylko schematy połączeń, ale także wskazówki dotyczące bezpieczeństwa. Dzięki temu będziesz mógł samodzielnie wykonać tę czynność, unikając typowych błędów i zagrożeń.
Najistotniejsze informacje:- Przed rozpoczęciem pracy zawsze wyłącz zasilanie i sprawdź, czy nie ma napięcia.
- W puszce elektrycznej znajdują się trzy przewody: brązowy (fazowy), niebieski (neutralny) i żółto-zielony (ochronny).
- Podłączenie przewodów do gniazdka z bolcem wymaga umiejscowienia przewodu fazowego w lewym zacisku, neutralnego w prawym, a ochronnego w bolcu uziemiającym.
- Przy montażu włącznika światła przewód fazowy łączy się z zaciskiem "L" lub "1".
- Wszystkie połączenia powinny być wykonane starannie, a przewody odpowiednio przygotowane poprzez usunięcie izolacji.
- Po zakończeniu montażu, konieczne jest sprawdzenie poprawności połączeń oraz wykonanie testu funkcjonalnego.
- W przypadku wątpliwości lub problemów, zawsze warto skonsultować się z wykwalifikowanym elektrykiem.
Jak podłączyć prąd w puszce elektrycznej - krok po kroku
Podłączenie prądu w puszce elektrycznej to proces, który wymaga precyzji oraz znajomości podstawowych zasad bezpieczeństwa. Zanim przystąpisz do pracy, kluczowe jest, aby zawsze wyłączyć zasilanie w obwodzie, co można potwierdzić za pomocą próbników napięcia. W puszce elektrycznej zazwyczaj znajdują się trzy podstawowe przewody: fazowy (brązowy lub czarny), neutralny (niebieski) oraz ochronny (żółto-zielony). Każdy z tych przewodów ma swoją funkcję i sposób podłączenia, co będzie omówione w dalszej części artykułu.
Przed przystąpieniem do podłączenia prądu, ważne jest również, aby przygotować się odpowiednio do pracy. W tym celu należy zgromadzić wszystkie potrzebne narzędzia i materiały, które ułatwią cały proces. Pamiętaj, że bezpieczeństwo jest najważniejsze, dlatego przed rozpoczęciem pracy warto zapoznać się z zasadami, które pomogą uniknąć niebezpieczeństw związanych z instalacją elektryczną.
Przygotowanie narzędzi i materiałów do podłączenia prądu
Aby prawidłowo podłączyć przewody w puszce elektrycznej, potrzebujesz kilku kluczowych narzędzi i materiałów. Wśród nich znajdują się:
- Obcinaczki do przewodów - do cięcia przewodów na odpowiednią długość.
- Śrubokręty - zarówno płaskie, jak i krzyżakowe, do mocowania przewodów w zaciskach.
- Tester napięcia - do sprawdzenia, czy w obwodzie nie ma prądu przed rozpoczęciem pracy.
- Kostki elektryczne - do łączenia przewodów w sposób bezpieczny i trwały.
- Szybkozłączki - ułatwiające szybkie połączenia bez potrzeby użycia narzędzi.
Bezpieczne wyłączanie zasilania przed pracami elektrycznymi
Bezpieczne wyłączanie zasilania to kluczowy krok przed rozpoczęciem jakichkolwiek prac elektrycznych. Zawsze należy upewnić się, że prąd jest wyłączony w obwodzie, nad którym będziesz pracować. Aby to zrobić, przełącz odpowiedni wyłącznik w skrzynce bezpiecznikowej na pozycję "OFF". Po wyłączeniu zasilania, warto skorzystać z testera napięcia, aby sprawdzić, czy w przewodach nie ma prądu. Tester pozwoli ci upewnić się, że nie ma ryzyka porażenia prądem podczas pracy.
Schemat podłączenia przewodów w puszce elektrycznej
Podczas podłączania prądu w puszce elektrycznej, ważne jest, aby znać odpowiedni schemat podłączenia przewodów. W puszce znajdują się zazwyczaj trzy rodzaje przewodów: fazowy (L), neutralny (N) oraz ochronny (PE). Przewód fazowy, zazwyczaj w kolorze brązowym lub czarnym, jest odpowiedzialny za dostarczanie energii, podczas gdy przewód neutralny, w kolorze niebieskim, zamyka obwód. Przewód ochronny, żółto-zielony, ma na celu zapewnienie bezpieczeństwa przez uziemienie.
Ważne jest, aby każdy przewód był prawidłowo podłączony zgodnie z jego funkcją. W przypadku gniazdka z bolcem, przewód fazowy łączy się z lewym zaciskiem, neutralny z prawym, a ochronny z bolcem uziemiającym. W przypadku gniazdka bez bolca, podłączenie ogranicza się do przewodu fazowego i neutralnego. Poniżej przedstawiamy tabelę, która ilustruje kolory i funkcje poszczególnych przewodów:
| Kolor przewodu | Funkcja |
| Brązowy/Czarny | Fazowy (L) |
| Niebieski | Neutralny (N) |
| Żółto-zielony | Ochronny (PE) |

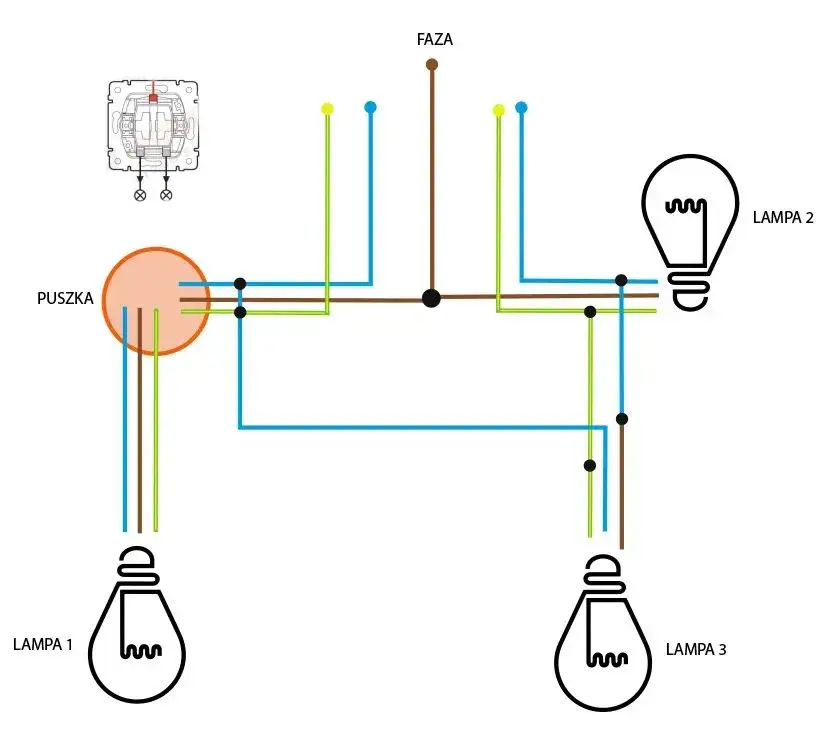

Schematiczny diagram podłączenia przewodów w puszce
W zrozumieniu, jak podłączyć prąd w puszce elektrycznej, kluczowe jest posługiwanie się odpowiednim schematem podłączenia przewodów. Taki diagram przedstawia, jak powinny być rozmieszczone poszczególne przewody w puszce. Zazwyczaj diagram pokazuje, gdzie umieścić przewód fazowy (L), neutralny (N) oraz ochronny (PE). Odpowiednie oznaczenia w diagramie ułatwiają interpretację i pomagają uniknąć błędów podczas podłączania.
Warto również zwrócić uwagę na to, że każdy schemat może się nieco różnić w zależności od rodzaju instalacji. Na przykład, w przypadku gniazdka z bolcem, schemat będzie wskazywał, że przewód fazowy należy podłączyć do lewego zacisku, a przewód neutralny do prawego. Zrozumienie tych szczegółów jest kluczowe dla prawidłowego podłączenia elektryczności w puszce.
Jak rozpoznać przewody fazowe, neutralne i ochronne
Rozpoznawanie różnych typów przewodów w puszce elektrycznej jest kluczowe dla bezpiecznej instalacji. Przewód fazowy, zazwyczaj w kolorze brązowym lub czarnym, dostarcza prąd do obwodu. Przewód neutralny, który jest niebieski, zamyka obwód, a jego zadaniem jest prowadzenie prądu z powrotem do źródła. Przewód ochronny, w kolorze żółto-zielonym, zapewnia bezpieczeństwo poprzez uziemienie i chroni przed porażeniem elektrycznym.
Ważne jest, aby podczas pracy z instalacją elektryczną zawsze upewnić się, że przewody są poprawnie zidentyfikowane. Niezrozumienie kolorów lub funkcji przewodów może prowadzić do niebezpiecznych sytuacji. Dlatego przed rozpoczęciem jakichkolwiek prac, warto dokładnie zapoznać się z tymi informacjami.
Najczęstsze błędy przy podłączaniu prądu i ich unikanie
Podczas podłączania prądu w puszce elektrycznej, niektóre błędy mogą prowadzić do poważnych konsekwencji. Jednym z najczęstszych błędów jest nieprawidłowe podłączenie przewodów, co może skutkować zwarciem lub uszkodzeniem urządzeń. Innym problemem jest niewłaściwe dokręcenie zacisków, co może prowadzić do przegrzewania się połączeń i ryzyka pożaru. Często zdarza się również, że użytkownicy zapominają o uziemieniu, co naraża ich na porażenie prądem. Ważne jest, aby dokładnie sprawdzić wszystkie połączenia przed włączeniem zasilania, aby uniknąć tych typowych błędów.
Jak sprawdzić poprawność podłączenia przed włączeniem zasilania
Przed przywróceniem zasilania, należy przeprowadzić kilka kluczowych testów, aby upewnić się, że podłączenie jest prawidłowe. Po pierwsze, wykonaj wizualną inspekcję wszystkich połączeń, aby upewnić się, że przewody są właściwie podłączone i nie ma widocznych uszkodzeń. Po drugie, użyj miernika napięcia, aby sprawdzić, czy nie ma prądu w przewodach. Upewnij się, że napięcie wynosi około 230 V między przewodem fazowym a neutralnym, a brak napięcia między przewodem neutralnym a ochronnym. Te proste kroki pomogą zapewnić bezpieczeństwo przed włączeniem zasilania.
Kiedy warto skonsultować się z elektrykiem - sygnały ostrzegawcze
Istnieje kilka sygnałów ostrzegawczych, które mogą wskazywać na potrzebę konsultacji z elektrykiem. Jeśli zauważysz iskrzenie w gniazdkach lub przy włącznikach, jest to poważny znak, że coś jest nie tak z instalacją. Dodatkowo, zapach spalenizny w okolicy przewodów elektrycznych może świadczyć o przegrzewaniu się lub uszkodzeniu izolacji. Częste przepalanie bezpieczników również sugeruje, że instalacja jest przeciążona lub występuje inny problem, który wymaga interwencji specjalisty. W takich przypadkach, aby uniknąć ryzyka pożaru lub porażenia prądem, należy jak najszybciej skontaktować się z wykwalifikowanym elektrykiem.
Czytaj więcej: Mój prąd 3.0 do kiedy? Sprawdź, zanim stracisz szansę na wsparcie
Jak unowocześnić instalację elektryczną w domu - przyszłość energii
W miarę jak technologia się rozwija, warto rozważyć unowocześnienie swojej instalacji elektrycznej w domu. Wprowadzenie rozwiązań takich jak inteligentne gniazdka czy systemy zarządzania energią pozwala na lepsze monitorowanie zużycia prądu i optymalizację kosztów. Dzięki takim urządzeniom można zdalnie kontrolować urządzenia elektryczne, co nie tylko zwiększa komfort użytkowania, ale także przyczynia się do oszczędności energii.
Dodatkowo, warto pomyśleć o instalacji paneli słonecznych, które mogą znacząco obniżyć rachunki za energię oraz wpłynąć na ekologiczny aspekt użytkowania energii. Integracja paneli z nowoczesną instalacją elektryczną umożliwia efektywne wykorzystanie energii odnawialnej, co jest krokiem w stronę zrównoważonego rozwoju. Takie podejście nie tylko zwiększa wartość nieruchomości, ale także przyczynia się do ochrony środowiska, co staje się coraz bardziej istotne w dzisiejszych czasach.
