Instalacja elektryczna w garażu - jak uniknąć błędów?

Garaż to nie jest miejsce na przypadkowo dociągnięte gniazdko i jedną lampę pod sufitem. Dobrze zaprojektowana instalacja elektryczna w garażu ma zasilać światło, kilka gniazd roboczych, automatykę bramy, a czasem także ogrzewanie albo ładowarkę auta. W tym tekście rozkładam temat na praktyczne decyzje: co zaplanować na starcie, jak podzielić obwody, jakie zabezpieczenia mają sens i gdzie najłatwiej popełnić kosztowny błąd.

Najpierw ustal, do czego garaż będzie naprawdę służył

Ja zaczynam od bardzo prostego pytania: czy garaż ma tylko chronić samochód, czy ma też działać jak mały warsztat, magazyn, punkt ładowania albo zaplecze techniczne domu. Od odpowiedzi zależy wszystko, od liczby gniazd po to, czy przewidzieć osobną podrozdzielnicę. W garażu używanym wyłącznie do parkowania wystarczy zwykle podstawowy zestaw: światło, kilka gniazd i zasilanie bramy. W garażu roboczym szybko okazuje się, że potrzebujesz więcej obwodów, lepszego oświetlenia i osprzętu odpornego na kurz oraz wilgoć.

W budynku połączonym z domem trasy kablowe są zwykle krótsze i łatwiej ukryć instalację. W garażu wolnostojącym ważniejsze stają się odporność mechaniczna przewodów, szczelność osprzętu i łatwy dostęp serwisowy. Jeśli modernizujesz stary obiekt, najczęściej rozsądniej sprawdza się prowadzenie natynkowe w rurkach albo kanałach niż brutalne kucie wszystkiego od zera. To mniej efektowne, ale za to szybsze, tańsze i łatwiejsze do naprawy po latach.

Z mojego doświadczenia najlepiej działa prosta zasada: najpierw lista urządzeń, potem liczba obwodów, a dopiero na końcu dobór osprzętu. Kiedy ten porządek jest zachowany, reszta projektu układa się bez nerwowych kompromisów.

Przepisy też nie zostawiają tu pełnej dowolności. Rozporządzenie o warunkach technicznych wymaga, aby instalacje elektryczne zapewniały odpowiednie parametry zasilania oraz ochronę przed porażeniem, przepięciami, pożarem i innymi szkodami. W praktyce oznacza to, że garaż nie powinien być traktowany jak „dodatkowy pokój z prądem”, tylko jak przestrzeń techniczna, w której liczy się odporność i selektywność obwodów. Dla typowego garażu przy domu to ważna zasada projektowa, a nie tylko formalność.

Kiedy już wiadomo, jak ma pracować przestrzeń, można bezpiecznie przejść do rozkładu obwodów i osprzętu. To właśnie tam najczęściej wygrywa albo przegrywa wygoda codziennego użytkowania.

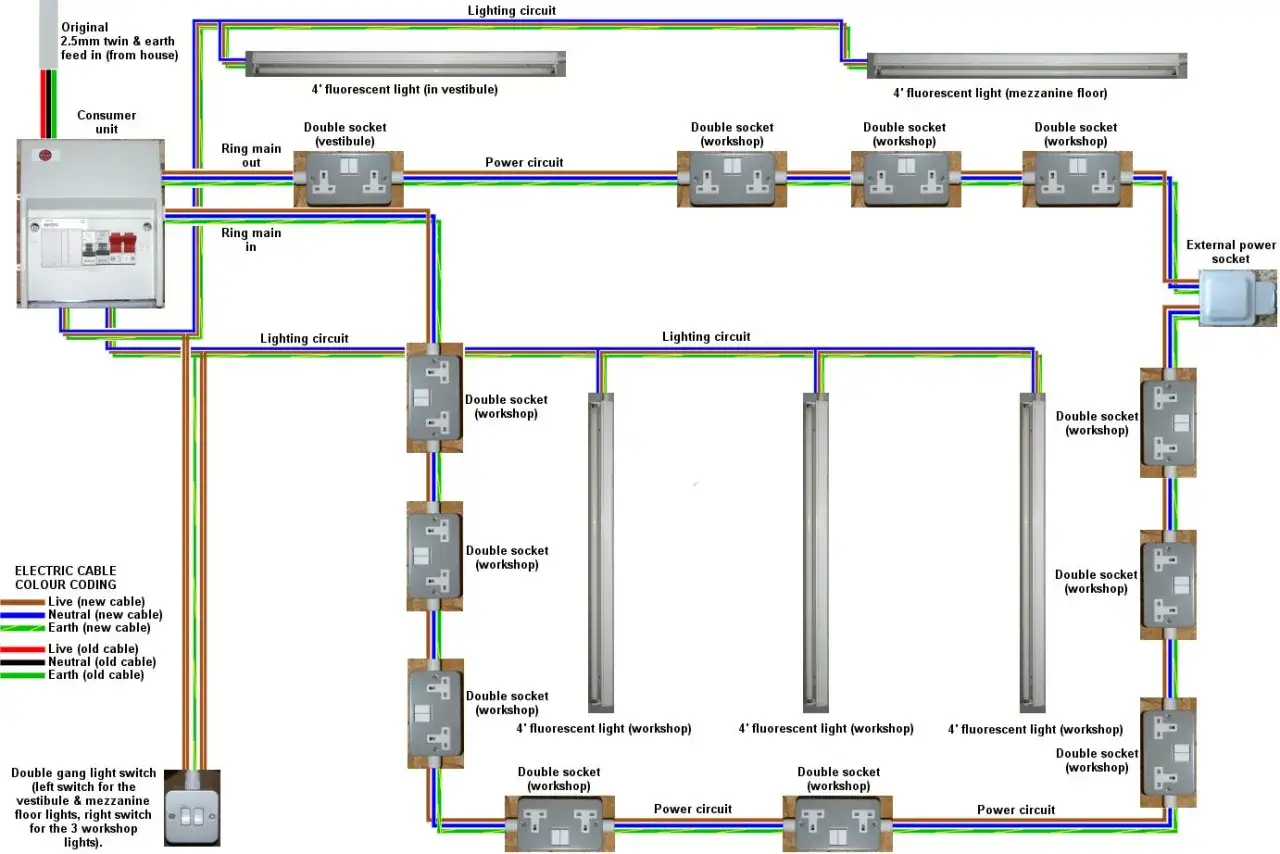

Jak rozdzielić obwody, żeby instalacja nie była kapryśna

W garażu nie lubię układu, w którym wszystko wisi na jednym zabezpieczeniu. Jeśli padnie szlifierka, nie powinno gasnąć światło. Jeśli grzałka albo ładowarka wywoła przeciążenie, brama nadal ma działać. Dlatego podstawą jest podział na kilka niezależnych obwodów, nawet jeśli sam garaż nie jest duży. Taki układ jest po prostu bardziej odporny na awarie i łatwiejszy do rozbudowy.

Traktuję podane przekroje jako punkt wyjścia, a nie receptę na każde pomieszczenie. Długość trasy, sposób prowadzenia przewodu, temperatura i liczba żył też wpływają na dobór kabla. To dlatego 3 x 1,5 mm² dla światła i 3 x 2,5 mm² dla gniazd są w garażu częstym wyborem, ale nie powinny być wpisywane w projekt „z automatu”.

Jeśli budżet jest ograniczony, lepiej od razu położyć rozsądną liczbę przewodów i zostawić pustą przestrzeń w rozdzielnicy, niż później dorabiać kolejne punkty na skróty. Takie decyzje zwracają się szybciej, niż wygląda to na papierze.

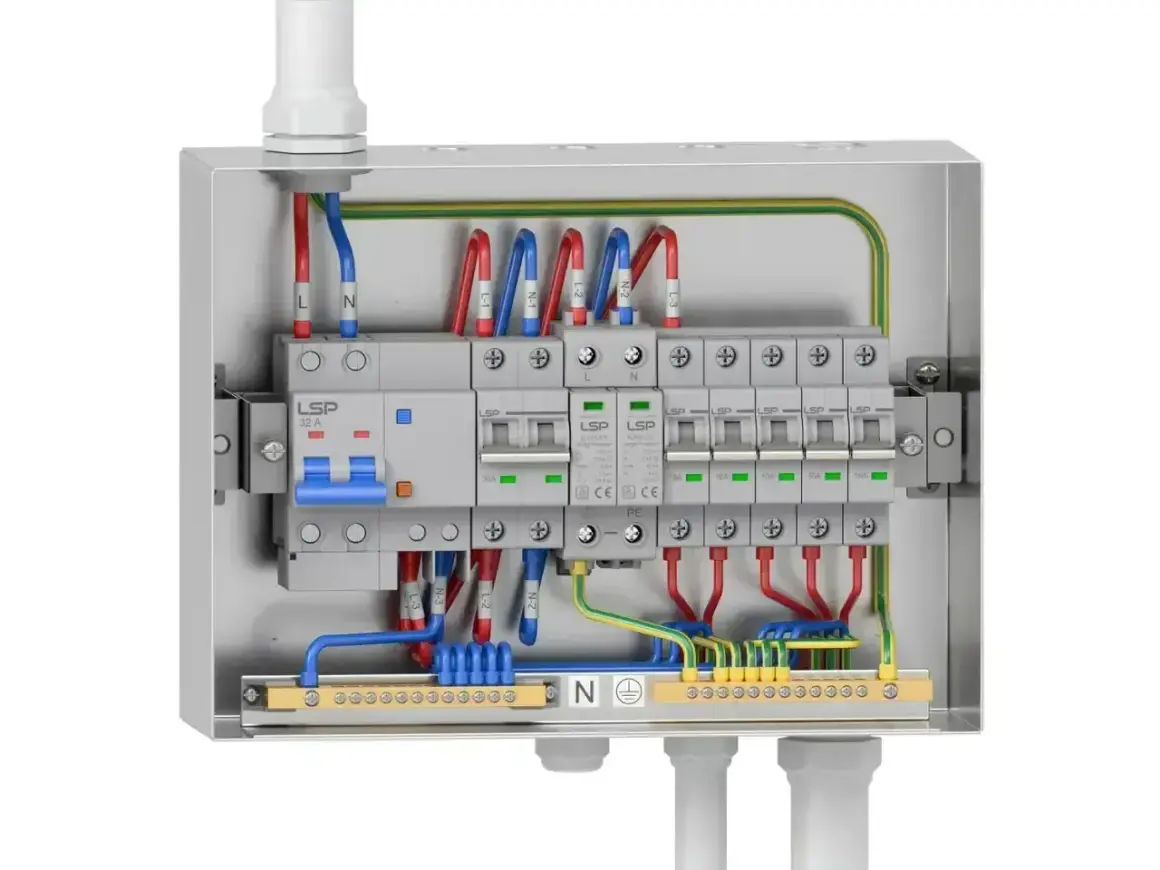

Bezpieczeństwo, które naprawdę ma znaczenie

W garażu bezpieczeństwo nie kończy się na tym, że „świeci i działa”. W praktyce chodzi o ochronę przed porażeniem, wilgocią, pyłem, uszkodzeniem mechanicznym i przegrzewaniem osprzętu. Dlatego wyłącznik różnicowoprądowy, czyli RCD, uważam za podstawę przy obwodach gniazd, a w wielu układach także przy pozostałych częściach instalacji. W garażu, gdzie używa się elektronarzędzi, myjek, prostowników i przedłużaczy, to nie jest przesada, tylko rozsądny standard.

Do garażowego osprzętu wybieram zazwyczaj klasę ochrony IP44 lub wyższą, a przy większej ekspozycji na kurz, bryzgi czy mycie auta nawet IP55. IP, czyli stopień ochrony obudowy przed wnikaniem ciał obcych i wody, ma tu znaczenie większe niż w salonie. Zwykłe gniazdo z suchego pomieszczenia może w garażu po prostu nie wytrzymać warunków pracy.

• RCD 30 mA daje dodatkową ochronę przy obwodach gniazd i sprzęcie przenośnym.
• Osprzęt IP44/IP55 lepiej znosi wilgoć, kurz i drobne zachlapania.
• Przewód ochronny PE musi być doprowadzony bez kompromisów, bo to on odpowiada za bezpieczeństwo metalowych obudów.
• W garażu wolnostojącym trzeba szczególnie uważać na uszkodzenia mechaniczne kabla zasilającego i wejścia do budynku.

Jest jeszcze jedna granica, o której mało kto pamięta. Awaryjne oświetlenie ewakuacyjne w garażach dotyczy w praktyce dużych obiektów, a przepisy wskazują je dla garaży o powierzchni netto ponad 1000 m², gdy są oświetlone wyłącznie światłem sztucznym. Dla garażu przy domu to zazwyczaj nie jest temat obowiązkowy, ale dobrze pokazuje, jak mocno przepisy traktują bezpieczeństwo w tej przestrzeni.

Gdy bezpieczeństwo jest ustawione na właściwym poziomie, można sensownie przejść do rozmieszczenia punktów zasilania i oświetlenia, bo to one decydują o codziennej wygodzie.

Oświetlenie, które nie robi cieni i nie męczy przy pracy

Jedna lampa pośrodku sufitu wystarczy do parkowania auta, ale przy majsterkowaniu robi już za mało. W garażu lepiej sprawdza się kilka opraw LED rozmieszczonych równomiernie niż jeden mocny punkt, który tworzy cienie pod maską i przy ścianach. Ja najczęściej celuję w układ, w którym światło ogólne pokrywa cały garaż, a nad blatem roboczym albo stołem do napraw jest dodatkowa, mocniejsza strefa.

Neutralna barwa światła, zwykle około 4000 K, daje dobry kompromis między komfortem a czytelnością detali. Zbyt ciepłe światło bywa mało praktyczne, a bardzo zimne potrafi męczyć wzrok i nadawać wnętrzu laboratorium, którego nikt w garażu nie potrzebuje. Dobrze, jeśli oprawy mają sensowną odporność na kurz i chłód, zwłaszcza gdy garaż nie jest ogrzewany.

• Oprawy liniowe LED są zwykle lepsze niż jedna centralna lampa, bo równiej rozkładają światło.
• Łącznik schodowy przy drzwiach do domu i przy wejściu do garażu realnie poprawia wygodę.
• Czujnik ruchu sprawdza się przy wejściu, ale nad strefą roboczą lepiej mieć ręczne sterowanie.
• Światło nad blatem warto oddzielić od światła ogólnego, żeby nie oślepiać podczas drobnych napraw.

Jeśli garaż jest częścią większej przebudowy domu, myślę nie tylko o lampach, ale też o przyszłych zmianach: dodatkowym regale, stole warsztatowym czy ładowaniu roweru elektrycznego. Dobrze zaplanowane punkty świetlne i włączniki pozwalają potem bez kucia dostosować wnętrze do nowych potrzeb.

Kiedy światło i podstawowe gniazda są przemyślane, najwięcej zmian w projekcie zwykle wprowadza samochód elektryczny albo mocniejsze urządzenia warsztatowe. To właśnie tam garaż potrafi przeskoczyć z „zwykłego pomieszczenia” do małego węzła technicznego.

Ładowarka auta, brama i mocniejsze urządzenia wymagają osobnego podejścia

Jeśli w garażu ma stanąć wallbox, nie traktuję go jak kolejnego gniazdka. Domowe stacje ładowania pracują zwykle w zakresie 7,4 kW, 11 kW albo 22 kW, a konstrukcje garażowe często mają obudowy o stopniu ochrony IP55 i własną ochronę różnicowoprądową dla składowej stałej. To dobry sygnał, że ładowanie auta powinno mieć własny, dedykowany obwód i porządnie opisaną aparaturę w rozdzielnicy.

Jeżeli planujesz fotowoltaikę, garaż jest naturalnym miejscem, żeby już teraz zostawić miejsce na sterowanie ładowaniem i późniejszą integrację z nadwyżkami energii. W praktyce oznacza to rezerwę w rozdzielnicy, pusty peszel pod dodatkowy przewód i sensowną trasę kablową. Taki przygotowany garaż łatwiej potem połączyć z magazynem energii albo z systemem dynamicznego bilansowania mocy.

Wielu inwestorów kusi pomysł, żeby na początek dać zwykłe gniazdo i „zobaczyć, czy wystarczy”. Zwykle nie wystarcza, jeśli auto ma stać w garażu codziennie. Zwykłe 230 V jest dobre awaryjnie, ale przy regularnym użytkowaniu lepiej od razu przygotować docelowy punkt ładowania i przewidzieć zapas mocy. To jest właśnie miejsce, gdzie rozsądna decyzja dzisiaj oszczędza kilka godzin przeróbek jutro.

Najwięcej problemów nie bierze się z samej mocy, tylko z błędnych założeń, więc następna sekcja pokazuje, czego najłatwiej nie zauważyć na etapie remontu.

Najczęstsze błędy, które wychodzą dopiero po remoncie

• Jeden obwód na wszystko sprawia, że każda awaria albo przeciążenie wyłącza całe pomieszczenie.
• Za mało gniazd kończy się przedłużaczami, a te w garażu szybko robią się po prostu niewygodne i niebezpieczne.
• Zbyt słaby osprzęt w klasie ochrony niższej niż IP44 zwykle gorzej znosi kurz, chłód i wilgoć.
• Brak rezerwy w rozdzielnicy utrudnia późniejsze dołożenie wallboxa, kamer, zasilania bramy czy dodatkowego oświetlenia.
• Losowe rozmieszczenie punktów powoduje, że gniazda lądują za regałami albo w miejscach, gdzie i tak nie da się wygodnie pracować.
• Brak zdjęć i opisu tras kablowych daje się we znaki dopiero wtedy, gdy trzeba coś przewiercić albo naprawić po latach.

Ja zwykle wolę dodać jeden punkt więcej niż później ciągnąć przedłużacz przez pół garażu. To samo dotyczy oświetlenia: oszczędność jednej oprawy często kończy się słabą widocznością i dodatkowym światłem przenośnym. W garażu takie „oszczędności” rzadko są naprawdę tanie.

Jeśli chcesz uniknąć poprawek po tynkach i okładzinach, ostatni etap to odbiór i przygotowanie instalacji do przyszłych zmian. Tu naprawdę wygrywa porządek, a nie improwizacja.

Co sprawdzić przed zasłonięciem przewodów i po pierwszym uruchomieniu

Przed zamknięciem ścian i sufitów robię jedną rzecz zawsze: dokumentuję trasę przewodów. Zdjęcia przed zasłonięciem instalacji są później bezcenne, bo pozwalają uniknąć przypadkowego przewiercenia kabla przy montażu półek, uchwytów albo szafek. Druga rzecz to czytelne opisanie obwodów w rozdzielnicy, najlepiej od razu po polsku i bez skrótów zrozumiałych tylko dla wykonawcy.

• Test RCD sprawdza, czy wyłącznik różnicowoprądowy naprawdę działa.
• Pomiary elektryczne powinien wykonać elektryk z uprawnieniami, zwłaszcza po nowej instalacji lub rozbudowie.
• Opis obwodów oszczędza czas przy awarii i późniejszym serwisie.
• Rezerwa 20-30% miejsca w rozdzielnicy ułatwia przyszłą rozbudowę bez wymiany całej szafy.
• Pusty peszel do miejsca pod wallbox albo dodatkowy obwód pod PV może uratować budżet po latach.

Jeśli garaż ma współpracować z fotowoltaiką, magazynem energii albo ładowaniem auta, zostaw też miejsce na sterowanie i monitoring zużycia. To niewielki koszt na etapie budowy, a potem pozwala dużo łatwiej zarządzać energią w całym domu. Dobrze zrobiona elektryka garażowa nie rzuca się w oczy na co dzień. Ma po prostu działać, znosić kurz, wilgoć i zmienny pobór mocy, a przy okazji zostawić Ci pole do kolejnych modernizacji bez kucia połowy ścian.
