Stałe podłączenie wideorejestratora ma sens wtedy, gdy kamera ma działać także po zgaszeniu silnika, a przewody nie mają wisieć po kabinie. W praktyce chodzi o bezpieczne wpięcie zestawu do skrzynki bezpieczników, ustawienie ochrony akumulatora i zostawienie instalacji tak, żeby po kilku miesiącach nadal była bezproblemowa. Poniżej rozkładam ten montaż na prosty proces: od doboru przewodów i bezpieczników, przez podłączenie ACC, stałego zasilania i masy, aż po test trybu parkingowego.
Najpierw ustal punkty zasilania, potem ustaw ochronę akumulatora
- Hardwire kit zasila kamerę z instalacji auta i pozwala używać trybu parkingowego bez gniazda zapalniczki.
- Do montażu potrzebujesz przede wszystkim multimetru, adapterów bezpieczników, opasek i narzędzi do demontażu tapicerki.
- ACC to plus po zapłonie, VCC to stały plus, a GND to masa na karoserii.
- W kamerach 70mai tryb parkingowy działa poprawnie tylko wtedy, gdy moduł ma właściwie ustawiony próg odcięcia napięcia.
- Najbezpieczniejszy punkt startowy dla wielu aut osobowych to próg 12.1 V, a w starszym akumulatorze lepiej podnieść ochronę do 12.4 V.
- Jeśli nie chcesz ingerować w skrzynkę bezpieczników, alternatywą jest zasilanie przez OBD, ale montaż jest mniej dyskretny.

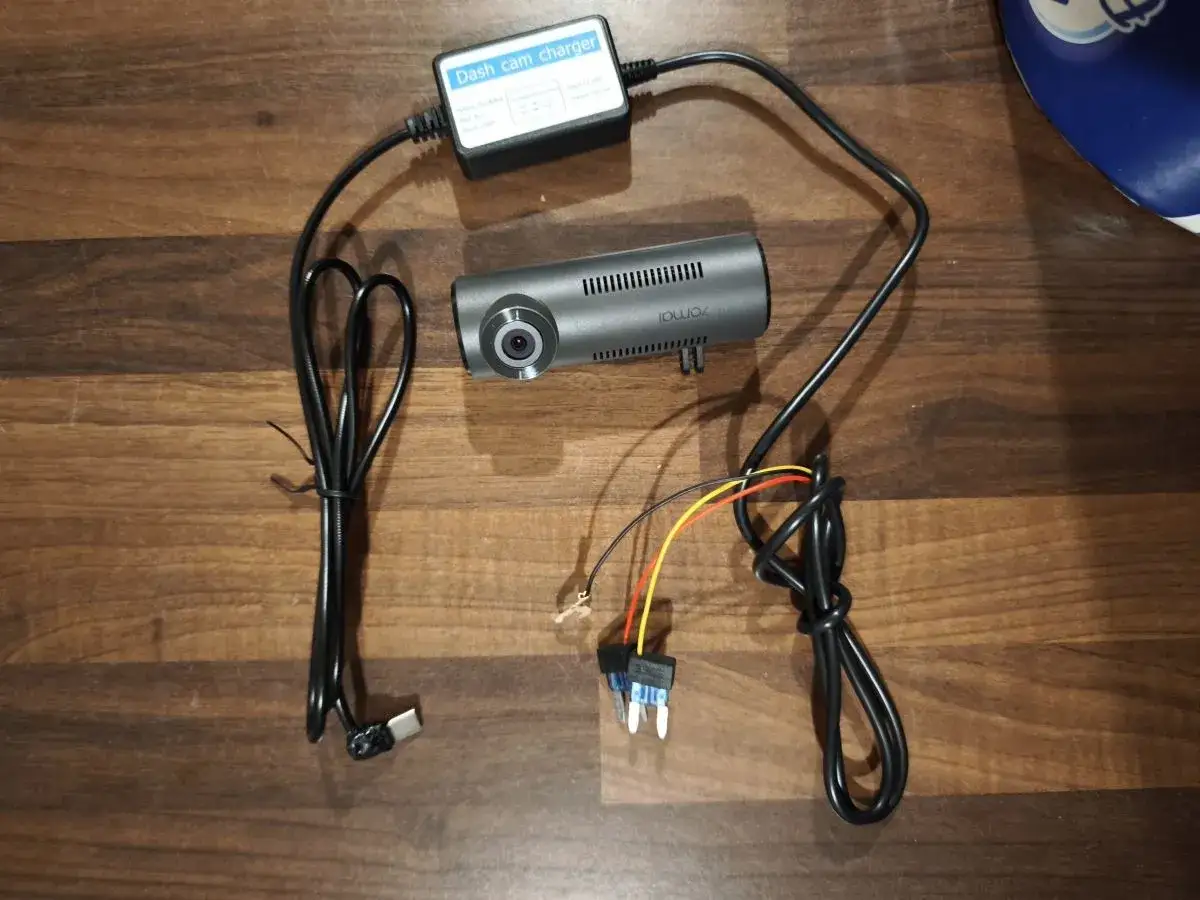

Co daje hardwire kit i kiedy naprawdę ma sens
To nie jest tylko „ładniejszy kabel”. Hardwire kit działa jak mały moduł zasilający: pobiera energię z instalacji auta, obniża ją do 5 V dla kamery i pozwala odróżnić zasilanie po zapłonie od stałego plusa. Dzięki temu wideorejestrator może nagrywać podczas jazdy, a po zgaszeniu silnika przejść w tryb parkingowy bez walki o wolne gniazdo zapalniczki.
W praktyce ma to sens wtedy, gdy zależy Ci na dyskretnym montażu i monitoringu postoju. Jeśli masz kamerę 70mai z portem Type-C, taki sposób zasilania jest po prostu naturalny: moduł robi całą pracę po stronie auta, a sama kamera dostaje stabilne napięcie, które nie zależy od tego, czy zapalniczka akurat jest aktywna. Ja traktuję to jako rozwiązanie dla osób, które chcą mieć spokój, a nie prowizoryczne podłączenie na próbę.
Żeby to działało dobrze, trzeba jednak od początku przyjąć jedną zasadę: sam hardwire kit nie naprawia złego montażu. Jeśli pomylisz obwody albo źle poprowadzisz przewód, kamera będzie działała tylko częściowo, a tryb parkingowy może zachowywać się nieprzewidywalnie. Z tego powodu zawsze zaczynam od przygotowania auta i narzędzi, bo to oszczędza więcej czasu niż późniejsze poprawki.
Co przygotować przed wyjęciem pierwszego bezpiecznika
Ja przy takim montażu zawsze zaczynam od sprawdzenia dwóch rzeczy: typu bezpieczników w aucie i przebiegu wiązki przy słupku A. Jeśli wiesz, gdzie jest skrzynka bezpieczników, jaki masz format bezpiecznika i którędy nie prowadzić kabla, połowa pracy jest już za tobą.
| Narzędzie | Po co jest | Na co zwrócić uwagę |
|---|---|---|
| Multimetr lub próbnik 12 V | Sprawdza, który bezpiecznik daje zasilanie po zapłonie, a który ma stały plus. | Bez tego łatwo zamienić ACC z VCC. |
| Adapter bezpiecznika, czyli fuse tap | Pozwala wpiąć nowy obwód bez cięcia fabrycznej wiązki. | Dopasuj go do typu bezpiecznika: standard, MINI, low profile albo MICRO2. |
| Ściągacze do tapicerki | Pomagają schować przewód pod podsufitką i osłonami. | Plastikowe narzędzia mniej niszczą wnętrze niż śrubokręt. |
| Opaski i taśma materiałowa | Unieruchamiają wiązkę i ograniczają trzaski. | To drobiazg, ale robi ogromną różnicę po kilku tygodniach jazdy. |
| Klucz do punktu masy | Służy do podłączenia przewodu GND do karoserii. | Masa musi iść na goły metal, nie na lakier. |
W zestawie 70mai UP06 producent przewidział adaptery do popularnych formatów bezpieczników i bezpieczniki 5A, więc nie ma sensu zgadywać z przypadkowymi wartościami. Jeśli robisz to pierwszy raz, warto też zrobić zdjęcie skrzynki przed rozpoczęciem pracy. Przy późniejszym składaniu to zwykle oszczędza więcej nerwów niż jakikolwiek dodatkowy gadżet.
Dopiero z tym zestawem w ręku warto przejść do samego montażu, bo wtedy całość idzie sprawniej i bez improwizacji.
Jak podłączyć zestaw 70mai krok po kroku
Podłączenie samo w sobie nie jest skomplikowane, ale wymaga porządku. Najpierw prowadzę przewód, potem identyfikuję obwody, a dopiero na końcu spinam wszystko w skrzynce. Taka kolejność oszczędza błędów i pozwala szybko wrócić do jednego miejsca, jeśli coś nie zadziała.
- Wyłącz zapłon i, jeśli producent auta na to pozwala, odłącz minus akumulatora. To najprostszy sposób, żeby ograniczyć ryzyko zwarcia podczas pracy przy skrzynce bezpieczników.
- Poprowadź kabel od kamery pod podsufitką w stronę słupka A, a potem do skrzynki bezpieczników. Nie wciskaj przewodu tam, gdzie pracuje kurtyna powietrzna, bo to błąd, który może mieć konsekwencje przy zadziałaniu airbagu.
- Zlokalizuj w skrzynce trzy punkty: ACC, czyli plus po zapłonie, VCC, czyli stałe zasilanie, oraz GND, czyli punkt masy na karoserii. Bez multimetru da się to zrobić, ale ja bym tego nie polecał.
- Wepnij adaptery fuse tap w odpowiednie gniazda. Adapter bezpiecznika pozwala zasilić kamerę bez cięcia fabrycznej instalacji, ale musi być włożony poprawnie, żeby nowy obwód był osobno zabezpieczony.
- Podłącz przewody zgodnie z kolorami: żółty do ACC, czerwony do stałego plusa i czarny do masy. Czarny przewód przykręć pod fabryczną śrubę do gołego metalu, nie pod przypadkowy element osłony.
- Zamocuj moduł zasilający w stabilnym miejscu, najlepiej za pomocą taśmy 3M i opasek. Zostaw tylko tyle luzu, ile potrzeba do serwisu, bo nadmiar przewodu szybko zaczyna stukać.
- Uruchom auto i sprawdź, czy kamera włącza się wraz z zapłonem, a po wyłączeniu silnika przechodzi w tryb parkingowy. Jeśli wszystko działa, dopiero wtedy domykaj osłony i schowaj ostatnie fragmenty wiązki.
Najważniejsza zasada: nie myl przewodu ACC ze stałym plusem. Jeśli zamienisz je miejscami, kamera może działać, ale logika parkingowa przestanie zachowywać się tak, jak powinna.
Po samym wpięciu przychodzi najważniejsza część, czyli ustawienie ochrony akumulatora, bo to ona decyduje, czy monitoring postoju ma sens na co dzień.
Jak ustawić ochronę akumulatora, żeby tryb parkingowy miał sens
Na oficjalnej stronie 70mai dla UP06 podano trzy progi odcięcia dla instalacji 12 V: 11.8 V, 12.1 V i 12.4 V. Jest też wersja dla układów 24 V, gdzie wartości wynoszą odpowiednio 23.6 V, 24.0 V i 24.4 V. Z mojego punktu widzenia to bardzo sensowny zakres, bo daje możliwość ustawienia balansu między długością nagrywania a bezpieczeństwem rozruchu.
| Próg odcięcia | Kiedy go wybrać | Co daje w praktyce |
|---|---|---|
| 11.8 V | Nowszy i sprawny akumulator, chcesz jak najdłuższego monitoringu. | Najdłuższy czas pracy na postoju, ale mniejszy zapas przy rozruchu. |
| 12.1 V | Większość aut osobowych używanych na co dzień. | Rozsądny kompromis między parking mode a bezpieczeństwem akumulatora. |
| 12.4 V | Starszy akumulator, zima, krótkie trasy, auto często stoi. | Największy zapas rozruchu i mniejsze ryzyko przykrego poranka. |
Jeśli napięcie spadnie poniżej wybranego progu i utrzyma się tam dłużej niż 3 minuty, moduł odetnie zasilanie kamery. To ważne, bo krótkie spadki przy rozruchu nie powinny wyłączać całego zestawu. W praktyce ustawiam to tak, żeby auto miało spory zapas, a kamera nadal sensownie pracowała podczas postoju.
Jeżeli jeździsz autem 24 V, progi są po prostu wyższe, ale zasada zostaje ta sama. Najpierw bezpieczeństwo akumulatora, potem długość monitoringu. Dzięki temu nie budujesz sobie problemu tylko po to, żeby kilka godzin dłużej nagrywać pusty parking.
Kiedy instalacja jest już ustawiona, zostają błędy, które najczęściej psują efekt, mimo że wszystko wyglądało dobrze w trakcie montażu.
Najczęstsze błędy, które wychodzą dopiero po tygodniu
- Zamieniony ACC i VCC - kamera działa, ale po zgaszeniu auta nie przechodzi prawidłowo w parking mode albo zachowuje się losowo.
- Masa na lakierze - połączenie bywa niestabilne, a kamera potrafi resetować się przy wstrząsach.
- Prowadzenie kabla przy airbagu - przewód nie powinien blokować pracy kurtyny powietrznej ani leżeć w jej strefie rozwinięcia.
- Zły typ adaptera bezpiecznika - montaż robi się luźny, ciasny albo zwyczajnie nietrwały.
- Za niski próg napięcia - uzyskujesz dłuższy monitoring, ale rośnie ryzyko problemu z odpaleniem po dłuższym postoju.
- Luźno schowany moduł - po kilku dniach zaczynają się trzaski, które trudno potem zlokalizować.
Na takich montażach nie lubię iść na skróty. Z doświadczenia wiem, że jeśli coś jest nie tak, winny jest najczęściej nie sam zestaw, tylko właśnie drobny błąd przy masie, kolejności przewodów albo trasie kabla. Dobrze zrobiona instalacja ma być niewidoczna i cicha, a nie „prawie gotowa”.
Jeśli nadal wahasz się między sposobami zasilania, porównanie metod zwykle szybko rozwiewa wątpliwości.
Hardwire kit, OBD czy gniazdo zapalniczki
Jeżeli ktoś pyta mnie, czy zawsze warto rozbierać skrzynkę bezpieczników, odpowiadam: nie zawsze. Na oficjalnej stronie 70mai OBD-II Hardwire Kit opisano jako rozwiązanie dla początkujących, bo wystarczy podłączyć port OBD i od razu korzystać z monitorowania parkingowego. To wygodne, ale nie każdy chce mieć kolejny wtyk widoczny pod deską.
| Metoda | Trudność montażu | Tryb parkingowy | Plusy | Minusy |
|---|---|---|---|---|
| Hardwire kit | Średnia | Tak | Najbardziej dyskretny montaż, najlepsza kontrola nad zasilaniem. | Wymaga wejścia do skrzynki bezpieczników. |
| OBD | Niska | Tak | Szybka instalacja, bez rozbierania wnętrza i bez cięcia fabrycznej wiązki. | Mniej dyskretny, zajmuje port OBD pod deską. |
| Gniazdo zapalniczki | Najniższa | Zwykle nie | Zero ingerencji w instalację i najszybszy start. | Kabel na wierzchu, parking mode zależy od auta i zwykle nie działa tak dobrze. |
Wybór jest więc prosty: hardwire kit daje najczystszy montaż i najlepszą kontrolę nad trybem parkingowym, OBD wygrywa szybkością instalacji, a gniazdo zapalniczki zostawiam jako wariant awaryjny albo tymczasowy. Jeśli zależy Ci na porządnym, stałym rozwiązaniu, hardwire kit jest po prostu najbardziej logiczny.
Gdy wszystko już działa, zostaje krótki test po montażu, który decyduje o tym, czy naprawdę można zamknąć temat.
Po montażu sprawdź jeszcze te trzy rzeczy, zanim uznasz instalację za gotową
Po pierwszym uruchomieniu nie zamykam od razu wszystkich plastików. Zostawiam sobie chwilę na test, bo to najtańszy moment na poprawki. Sprawdzam trzy rzeczy: czy kamera przełącza się w parking mode po wyłączeniu zapłonu, czy po postoju akumulator nie spada zbyt nisko i czy kabel nie ociera o elementy ruchome albo gorące.
- Po zgaszeniu silnika kamera ma przejść w tryb postoju bez losowych restartów.
- Po nocnym postoju auto powinno odpalić bez wyraźnie wolniejszego rozruchu.
- Po przejażdżce i kilku nierównościach nic nie powinno stukać pod osłonami.
Jeśli wszystko działa stabilnie przez kilka dni, instalację można uznać za dobrze zrobioną. To jest ten rodzaj montażu, który ma po prostu zniknąć z pola widzenia i pracować jak zaprojektowany system zarządzania energią: pobierać prąd wtedy, kiedy trzeba, i odciąć go, zanim zrobi się problem.
