Połączenie szeregowe akumulatorów ma sens wtedy, gdy z kilku identycznych modułów chcesz zbudować bank o wyższym napięciu, a nie tylko dokleić pojemność. W praktyce to kluczowa decyzja w instalacjach fotowoltaicznych, zasilaniu awaryjnym i układach off-grid, bo od niej zależą prądy, straty w kablach i sposób ładowania. Poniżej pokazuję, jak to działa, jak policzyć parametry banku i jak połączyć go tak, żeby nie skrócić życia ogniw.
Najważniejsze zasady, które trzeba znać przed zbudowaniem banku
- W szeregu sumuje się napięcie, a pojemność Ah pozostaje taka jak pojedynczego akumulatora.
- Dwie baterie 12 V dają 24 V, a cztery takie same moduły dają 48 V.
- Najbezpieczniej łączyć identyczne akumulatory i wyrównać ich stan naładowania przed montażem.
- Ładowarka, regulator PV i falownik muszą pasować do napięcia całego banku, a nie do jednej baterii.
- W większych systemach wyższe napięcie zwykle oznacza mniejsze prądy i mniej ciepła w przewodach.
Jak działa układ szeregowy i kiedy ma sens
Ja patrzę na serię jako na sposób podniesienia napięcia. Łączysz plus jednego akumulatora z minusem drugiego, a wolne zaciski skrajne stają się wyjściem całego banku. Jeśli masz dwa akumulatory 12 V, dostajesz 24 V; przy czterech takich samych modułach 48 V. To prosta zasada, ale jej skutki są bardzo praktyczne: dla tej samej mocy prąd w kablach spada, więc łatwiej ograniczyć straty i przegrzewanie instalacji.
Ten układ ma sens przede wszystkim tam, gdzie odbiornik lub ładowarka pracują lepiej przy wyższym napięciu: w falowniku, magazynie energii do PV, zasilaniu awaryjnym, kamperze czy małej instalacji off-grid. W małych systemach 12 V nadal bywa wygodne, ale im moc rośnie, tym szybciej zaczyna brakować komfortu w przewodach i zabezpieczeniach. Dlatego ja zaczynam nie od samej baterii, tylko od pytania, jakie napięcie naprawdę chce widzieć cały system.
Żeby zobaczyć, kiedy taki wybór jest lepszy od połączenia równoległego, zestawmy oba układy obok siebie.
Czym różni się od połączenia równoległego
W praktyce najwięcej nieporozumień bierze się z pomylenia szeregu z połączeniem równoległym. To nie jest drobna różnica, tylko dwa różne sposoby budowania banku o zupełnie innych parametrach.
| Cecha | Układ szeregowy | Układ równoległy | Wniosek praktyczny |
|---|---|---|---|
| Napięcie | Sumuje się | Pozostaje takie samo | Szereg wybierasz wtedy, gdy potrzebujesz wyższego napięcia |
| Pojemność Ah | Nie rośnie | Rośnie | Równoległe łączenie służy do wydłużenia czasu pracy |
| Prąd w kablach przy tej samej mocy | Jest niższy | Jest wyższy | Wyższe napięcie pomaga ograniczyć straty i grzanie |
| Wrażliwość na różnice między akumulatorami | Większa | Mniejsza, ale nadal istotna | Do szeregu dobieram bardziej podobne moduły |
Jeśli celem jest większa pojemność, wybierasz połączenie równoległe. Jeśli chcesz wyższe napięcie i niższe prądy, wybierasz szereg. W instalacjach PV często wygrywa drugi wariant, bo upraszcza stronę DC. Teraz policzmy, co dokładnie zmienia się w liczbach.
Jak policzyć napięcie, pojemność i energię banku
Wzór, który zapamiętuję: napięcia się sumują, pojemność Ah zostaje taka sama, a energia rośnie wraz z napięciem banku. Jeśli oba akumulatory są identyczne, to dwa 12 V 100 Ah dadzą 24 V 100 Ah, czyli 2,4 kWh energii nominalnej. Cztery takie sztuki to 48 V 100 Ah, czyli 4,8 kWh.
| Przykład | Wynik banku | Co to oznacza |
|---|---|---|
| 2 × 12 V 100 Ah | 24 V 100 Ah, około 2,4 kWh | Dwukrotnie wyższe napięcie, ta sama pojemność Ah |
| 4 × 12 V 100 Ah | 48 V 100 Ah, około 4,8 kWh | Lepszy wybór dla większych falowników i magazynów energii |
| 2 × 12,8 V 100 Ah LiFePO4 | 25,6 V 100 Ah, około 2,56 kWh | To nadal bank 24-woltowy w sensie praktycznym, ale trzeba go traktować jako 25,6 V |
To właśnie dlatego czasem bank wygląda na „taki sam”, a jednak system działa zupełnie inaczej. Pojemność w Ah nie rośnie w szeregu, ale energia w Wh już tak, bo wynika z napięcia i pojemności razem. Przy litowych modułach 12,8 V trzeba dodatkowo pamiętać, że dwa takie akumulatory tworzą bank 25,6 V, a nie idealne 24 V.
Jeśli chcesz zrozumieć, dlaczego w PV i zasilaniu awaryjnym tak często wygrywa wyższe napięcie, wystarczy spojrzeć na prąd.
Dlaczego 24 V i 48 V często wygrywają w fotowoltaice
W instalacjach PV i zasilaniu awaryjnym wyższe napięcie banku zwykle wygrywa z bardzo prostego powodu: moc ta sama, prąd niższy. Dla odbiornika 1 kW prąd wynosi około 83 A przy 12 V, około 42 A przy 24 V i około 21 A przy 48 V. Przy 3 kW robi się to odpowiednio około 250 A, 125 A i 63 A. To są wartości orientacyjne, bez liczenia strat, ale dobrze pokazują, dlaczego większe systemy tak często przechodzą na 24 V albo 48 V.
Nie chodzi tu o modę. Chodzi o fizykę i koszty. Przy 12 V trzeba grubych przewodów, mocniejszych zabezpieczeń i dokładniejszej kontroli spadków napięcia. Przy 24 V robi się spokojniej, a przy 48 V jeszcze wyraźniej widać korzyść w dłuższych odcinkach DC i większych falownikach. Ja zwykle patrzę tak: małe obciążenia i krótki dystans mogą zostać przy 12 V, ale gdy pojawia się realna moc z PV albo większy falownik, 24 V jest rozsądnym minimum, a 48 V bardzo często daje najlepszy kompromis.
W praktyce to właśnie dlatego dobór napięcia warto ustalić zanim zaczniesz ciąć kable i kupować zabezpieczenia. Gdy to jest już jasne, można przejść do samego montażu.
Jak połączyć akumulatory krok po kroku
- Wybierz akumulatory tego samego typu, pojemności, modelu i możliwie zbliżonego wieku.
- Sprawdź ich napięcie spoczynkowe i stan naładowania, zanim cokolwiek zepniesz.
- W przypadku litowych modułów naładuj każdy osobno, najlepiej zgodnie z zaleceniem producenta.

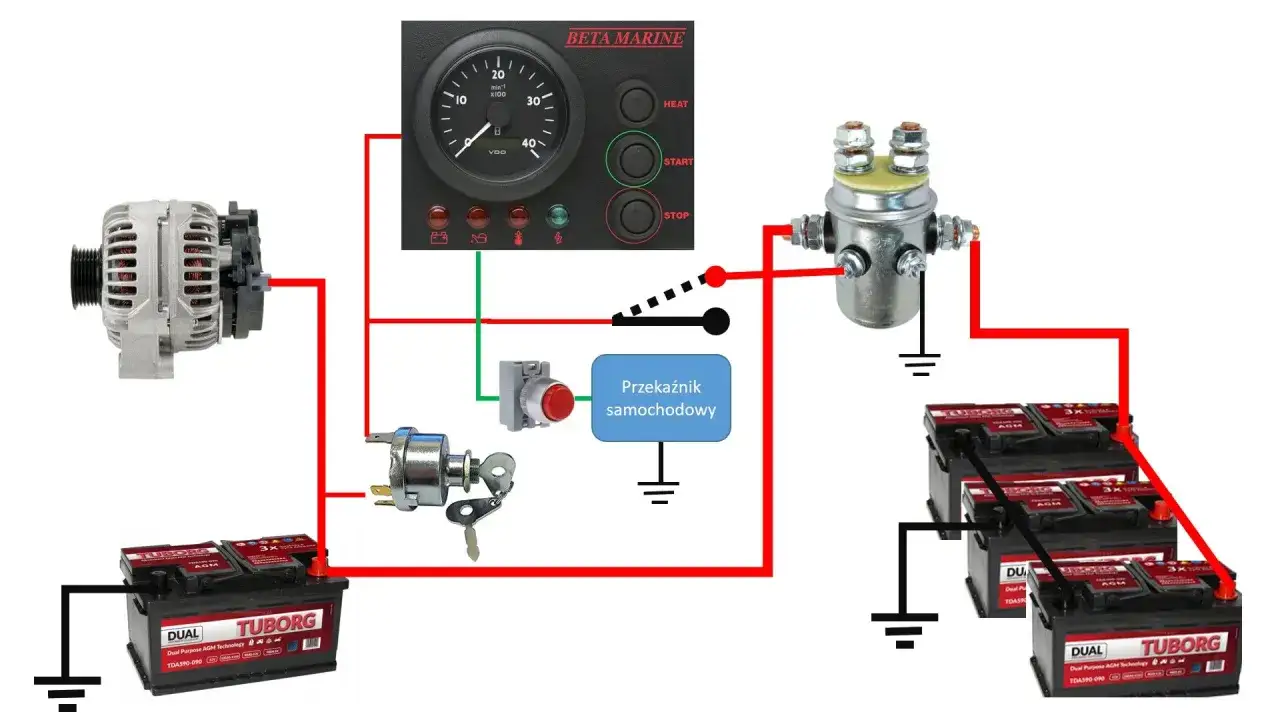

- Połącz minus pierwszego akumulatora z plusem drugiego, a w większym banku kontynuuj łańcuch w ten sam sposób.
- Zaciski wyjściowe dla odbiorników i ładowarki weź ze skrajnych końców banku.
- Sprawdź miernikiem sumaryczne napięcie banku i dopiero potem podłącz falownik, regulator PV lub ładowarkę.
W prostym układzie dwóch baterii to właściwie wszystko. Przy większych bankach pilnuję też jednakowych długości przewodów w równoległych gałęziach, jeśli takie występują, oraz starannego dokręcenia końcówek. Różnice oporu potrafią później rozjechać pracę całego zestawu, nawet jeśli sam schemat wygląda poprawnie na papierze.
Najgorszy skrót to pobieranie prądu z jednego akumulatora albo ze środkowego punktu stringu. Wtedy bank przestaje pracować równo i zaczyna się szybsze zużycie jednej sztuki.
Jak ładować i zabezpieczyć taki bank, żeby nie skrócić jego życia
Tu najłatwiej popełnić błąd, bo sama zgodność napięcia to za mało. Ładowarka musi pasować zarówno do całego banku, jak i do chemii akumulatorów. Bank 24 V wymaga ładowarki 24 V, bank 48 V ładowarki 48 V, a profil ładowania musi odpowiadać konkretnemu typowi: ołowiowemu, AGM, żelowemu albo litowemu. Z mojego doświadczenia nie ma sensu „ratować się” uniwersalnym ustawieniem, bo wtedy akumulator z czasem traci pojemność szybciej, niż pokazują pierwsze testy.
| Co sprawdzam | Na co zwracam uwagę | Dlaczego to ważne |
|---|---|---|
| Ładowarka lub regulator PV | Napięcie całego banku i profil chemii | Chroni przed przeładowaniem albo niedoładowaniem |
| BMS lub balancer | Czy jest zgodny z połączeniem w szereg | Zabezpiecza, ale nie naprawi dużych różnic między modułami |
| Bezpiecznik lub wyłącznik | Montowany możliwie blisko banku | Ogranicza skutki zwarcia po stronie DC |
| Przewody i końcówki | Przekrój, długość i jakość połączeń | Zmniejsza spadki napięcia i grzanie styków |
Przy litowych zestawach traktuję BMS jako ochronę, nie jako cudowny wyrównywacz. Wbudowane balansowanie zwykle koryguje małe różnice, ale nie naprawi banku złożonego z modułów o zupełnie innym stanie naładowania. Dlatego nowe baterie litowe ładuję osobno przed połączeniem, a dopiero potem spinam je w szereg.
Przy ołowiowych ważna jest jeszcze wentylacja i zgodny z instrukcją profil ładowania. Jeśli producent przewiduje ładowanie wyrównawcze, robię je tylko wtedy, gdy dana chemia i konkretny model rzeczywiście to dopuszczają. W każdym przypadku bezpiecznik i wyłącznik montuję blisko banku, bo zwarcie w DC potrafi być wyjątkowo gwałtowne.
Najczęstsze błędy, które w praktyce kosztują najwięcej
Najdroższe błędy nie wyglądają groźnie na początku. To zwykle rzeczy pozornie drobne: założenie, że „byle 12 V się zgadzało”, mieszanie starych i nowych baterii albo ładowanie wszystkiego jednym przypadkowym profilem. W szeregu takie skróty mszczą się szybciej niż w układzie równoległym.
| Błąd | Co się dzieje | Lepsza praktyka |
|---|---|---|
| Mieszanie różnych modeli, chemii lub pojemności | Bank pracuje nierówno, a słabsza sztuka ogranicza całość | Dobieram identyczne moduły albo bardzo bliskie pod względem parametrów |
| Łączenie mocno rozładowanej baterii z naładowaną | Pojawiają się duże prądy wyrównawcze i stres dla ogniw | Wyrównuję stan naładowania przed spięciem |
| Ładowanie banku złym profilem | Niedoładowanie, przeładowanie albo szybka degradacja | Ustawiam profil zgodny z chemią i napięciem całego banku |
| Pobieranie z jednego akumulatora lub ze środka stringu | Układ przestaje być równy, a jedna sztuka pracuje ciężej | Odbiory podłączam do skrajnych zacisków banku |
| Ignorowanie temperatury i luzów na zaciskach | Pojawiają się spadki napięcia, grzanie i ryzyko uszkodzeń | Sprawdzam połączenia po pierwszym cyklu i później okresowo |
Jeżeli jeden moduł zaczyna się grzać, odstaje napięciem albo szybciej spada pod obciążeniem, to nie ignoruję tego. To zwykle pierwszy sygnał, że bank jest źle dobrany albo nierówno naładowany. Właśnie takie objawy skracają życie zestawu dużo wcześniej, niż widać to gołym okiem.
Co sprawdzam po pierwszym uruchomieniu banku
Po pierwszym pełnym ładowaniu i jednym cyklu rozładowania sprawdzam trzy rzeczy: napięcie każdego modułu, temperaturę zacisków oraz to, czy regulator PV albo falownik widzi właściwy bank. To prosty test, ale bardzo skuteczny, bo szybko pokazuje, czy problem leży w doborze akumulatorów, kablach czy ustawieniach ładowania.
- napięcia poszczególnych akumulatorów po pełnym ładowaniu,
- temperaturę przewodów i końcówek pod obciążeniem,
- luzy na zaciskach po pierwszym dokręceniu,
- czy bank nie rozjeżdża się napięciowo po pracy.
Jeśli chcesz zapamiętać tylko jedną rzecz, niech będzie ta: w szeregu budujesz wyższe napięcie, a nie większą pojemność w Ah. Reszta sprowadza się do jakości modułów, poprawnego ładowania i kontroli najsłabszego ogniwa, bo właśnie ono decyduje o trwałości całego banku.
